¿Qué es una barra colectora tubular de PTFE?

Una barra colectora tubular de PTFE es un dispositivo de transmisión de energía de alto voltaje que utiliza un tubo de metal (generalmente cobre o aluminio) como conductor, una película orientada a PTFE como medio aislante primario y un proceso de bobinado mecánico de precisión para construir una estructura de blindaje multicapa. Sus características principales incluyen: películas de PTFE recubiertas con aceite de silicona entre capas para formar un dieléctrico continuo denso y sin huecos; una configuración de no menos de 5 capas de blindaje capacitivo (incluidas capas de blindaje de potencial cero, graduadas y conectadas a tierra); y componentes de extensión de fuga de caucho de silicona para lograr una distribución optimizada del campo eléctrico y un rendimiento de fuga mejorado.

Este tipo de barra colectora opera dentro de un rango de temperatura de -60 ℃ a 250 ℃ , alcanza un índice de protección de IP68 y ofrece una excelente resistencia a la corrosión y tolerancia a altas y bajas temperaturas, lo que lo hace especialmente diseñado para entornos operativos extremos.

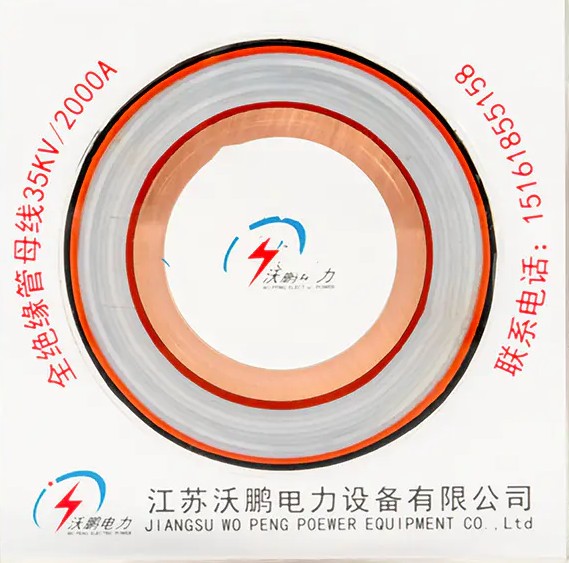

Análisis estructural: diseño de precisión del sistema de protección de cinco capas

La estructura de aislamiento de la barra colectora tubular de PTFE adopta un concepto de protección en capas de adentro hacia afuera, donde cada capa cumple funciones eléctricas y mecánicas específicas:

Capa conductora y estructura de disipación de calor.

El conductor suele utilizar tubos de cobre de alta pureza T2Y con un contenido de cobre ≥99,90%. En comparación con los conductores rectangulares de la misma sección transversal, la estructura tubular aumenta la superficie en 40% y mejora la uniformidad de la distribución de la densidad de corriente al 60% . En pruebas de ingeniería, una barra colectora tubular de cobre de Φ200 × 10 mm que transportaba 4000 A mostró un aumento de temperatura 15℃ más bajos que los cables convencionales. La estructura hueca mantiene el coeficiente de efecto piel Kf≤1, reduciendo la resistencia de CA en 35% en comparación con conductores rectangulares; una especificación de Φ300 × 15 mm puede transportar continuamente 12000A .

Capa de aislamiento primario: película orientada a PTFE

La capa de aislamiento primario utiliza una película de lámina orientada a PTFE impregnada con aceite de silicona. La cadena molecular de PTFE adopta una disposición helicoidal con una energía de enlace carbono-flúor de 485 kJ/mol, lo que confiere al material una estabilidad química extremadamente alta. Esta capa aislante permanece estable en un rango de temperatura de -250 ℃ a 340 ℃ ; Después de 10 años de funcionamiento en entornos con un cambio de temperatura diario de 80 ℃, la pérdida dieléctrica aumenta solo 0,003% .

Sistema de blindaje capacitivo multicapa

La estructura de la capa protectora normalmente incluye:

• Capa de blindaje de potencial cero : Se adhiere estrechamente a la superficie del conductor para igualar el campo eléctrico en la superficie del conductor.
• Capa de blindaje graduada : Una correa de malla de cobre trenzada de 0,2 mm forma un efecto de jaula de Faraday, lo que reduce la intensidad del campo eléctrico de la superficie de la barra colectora de 2,3 kV/mm a 0,7 kV/mm y eliminando por completo los riesgos de descarga de corona
• Capa de blindaje conectada a tierra : Proporciona protección final de seguridad a tierra

La configuración de los componentes de extensión de fuga de caucho de silicona optimiza aún más la distribución del campo eléctrico final, evitando la descarga superficial.

Capa exterior protectora

La capa exterior utiliza fundas de polímero de poliolefina o materiales de caucho de silicona con una IP68 grado de protección, evitando completamente la entrada de polvo y permitiendo un funcionamiento sumergido a largo plazo. En las pruebas de niebla salina, la tasa de corrosión a 10 años es ≤ 0,01 mm/año .

Propiedades del material: Adaptabilidad del PTFE a entornos extremos

Como principal material aislante para barras colectoras, las ventajas de rendimiento del PTFE se derivan de su estructura molecular única:

Tenga en cuenta que el PTFE comienza una descomposición térmica significativa a 380 ℃, por lo que las aplicaciones de ingeniería deben mantener un margen de seguridad de temperatura del 10 al 15 %, manteniendo las temperaturas de funcionamiento por debajo de 240 ℃. Tan solo un 0,1 % de impureza puede reducir la temperatura de distorsión por calor en 12 ℃, lo que hace que el control de la pureza del material sea fundamental.

Ventajas de rendimiento: por qué elegir una estructura tubular

Mejora revolucionaria de la capacidad de transporte de corriente

La estructura tubular hueca cambia fundamentalmente los patrones de distribución actuales. Los datos de prueba del proyecto State Grid UHV muestran que las soluciones de barras colectoras tubulares mejoran la capacidad de transporte de corriente al 200% en comparación con las barras colectoras rectangulares tradicionales. El principio reside en la supresión efectiva del efecto piel en conductores tubulares, lo que da como resultado una distribución de corriente más uniforme y una resistencia de CA significativamente reducida.

Ventajas estructurales en resistencia mecánica

El módulo de sección de la sección transversal tubular alcanza 4 veces el de barras colectoras rectangulares. En estructuras de soporte de un solo vano de 13 metros, puede soportar 50kA Impacto de corriente de cortocircuito sin deformación, lo que reduce el uso del soporte al 60% en comparación con las soluciones tradicionales. Esta característica le confiere ventajas irremplazables en fábricas de gran envergadura, subestaciones y proyectos de túneles de servicios públicos.

Evolución Integral de la Adaptabilidad Ambiental

El sistema de protección exterior pasa la certificación anticorrosión de nivel C5. Las fundas tricolores anti-UV presentan cambios de diferencia de color ΔE≤3 (estándar CIE Lab*) bajo luz solar intensa. La capa exterior protectora puede resistir la presión del agua a una profundidad de 30 metros y la erosión del agua de mar, con una vida útil de diseño superior 30 años .

Escenarios de aplicación: cobertura desde tierra hasta aguas profundas

Nueva Generación de Energía Energética

En aplicaciones de parques eólicos marinos, Barras colectoras tubulares de PTFE Reemplazar los equipos GIS tradicionales, reduciendo la huella de la subestación al 40% . Su diseño antivibración puede soportar tifones de categoría 12 con una tolerancia de aceleración de vibración de 5g . En las centrales fotovoltaicas, las capas aislantes de PTFE resisten cambios diarios de temperatura de 80 ℃, lo que garantiza una transmisión confiable de alto voltaje de CC.

Ambientes químicos y corrosivos

El PTFE puede resistir prácticamente todos los ácidos, bases, disolventes orgánicos y oxidantes conocidos. En entornos de producción química, las superficies de las barras colectoras no acumulan contaminantes fácilmente y el rendimiento del aislamiento no se degrada debido a la corrosión química. La aplicación de materiales rellenos de PTFE en equipos mecánicos también resuelve el problema de los productos contaminantes del aceite lubricante.

Infraestructura Municipal y Proyectos Especiales

En túneles que cruzan el mar, corredores de servicios públicos integrados y otros ambientes húmedos o sumergidos, la clasificación de protección IP68 garantiza un funcionamiento confiable de las barras colectoras a largo plazo. Los diseños de barras colectoras arqueadas pueden adaptarse a las superficies del edificio con tolerancias de instalación controladas dentro de ±1mm , satisfaciendo las demandas duales de la estética y la funcionalidad arquitectónicas modernas.

Ambientes de temperatura extrema

En regiones extremadamente frías, el PTFE mantiene un cierto grado de flexibilidad a temperaturas ultrabajas de -260 ℃; En entornos industriales de alta temperatura, su resistencia a la tracción a 260 ℃ sigue siendo aproximadamente 5MPa (aproximadamente 1/5 del valor de temperatura ambiente), con una resistencia a la flexión de 1,4MPa , asegurando la integridad estructural en estados de emergencia.

Evolución de la tecnología y direcciones futuras

Integración de monitoreo inteligente

Próxima generación Barras colectoras tubulares de PTFE Puede integrar sistemas de monitoreo de temperatura de fibra óptica incorporados para monitorear la temperatura del conductor en tiempo real. La práctica de ingeniería muestra que esta tecnología puede proporcionar una alerta temprana de posibles puntos calientes. 48 horas por adelantado, reduciendo las tasas de fracaso de 0,3/año a 0,02/año . Las iteraciones futuras integrarán módulos de comunicación 5G para permitir la carga en tiempo real de 128 parámetros operativos y mantenimiento predictivo.

Actualización de material ecológico

Los productos de nueva generación que utilizan materiales de cobre reciclado (contenido de cobre ≥95 % de material reciclado) reducen la huella de carbono en 38% en comparación con productos tradicionales en escenarios sensibles al carbono, como centros de datos, alineándose con la tendencia global hacia equipos eléctricos con bajas emisiones de carbono.

Exploración de tecnología superconductora

Las barras colectoras tubulares de cobre superconductor de alta temperatura en etapa de laboratorio ya han logrado 20000A capacidad de transporte de corriente a -196 ℃, y se espera su aplicación comercial alrededor de 2030, lo que redefinirá los límites técnicos de la transmisión de alta corriente.

Conceptos básicos de selección, operación y mantenimiento

En aplicaciones prácticas de ingeniería, los siguientes puntos técnicos merecen atención:

1. Selección del espesor de la pared : Para aplicaciones de sellado de tuberías químicas, se recomiendan manguitos de PTFE sin relleno con un espesor de pared ≥1 mm; Para aplicaciones de aislamiento eléctrico sujetas a choques térmicos cíclicos, se recomiendan modelos reforzados con fibra de carbono, cuya vida útil a la fatiga térmica alcanza 3 veces el de los modelos estándar
2. Margen de temperatura : Todas las aplicaciones de alta temperatura deben mantener un margen de seguridad de temperatura del 10 al 15 %.
3. Control de descarga parcial : Los productos de calidad deben controlar las descargas parciales a continuación 5 piezas (a voltaje de prueba 1.5Ur), superior al límite estándar IEC de 10pC
4. Integridad de la capa protectora : La continuidad de las capas de blindaje graduadas afecta directamente la distribución del campo eléctrico; la instalación debe evitar roturas o arrugas de las correas de malla de cobre
