Ver más +La canalización de barras colectoras compacta de alta densidad pertenece a la categoría de productos de canalización de barras colectoras de resina fundida de baja tensión. Adopta un diseño estructural densamente dispuesto, caracterizado por una construcción compacta y una alta eficiencia de utilización del espacio. Este carril bus es adecuado para sistemas de distribución de energía de bajo voltaje de 0,4 kV, utiliza tecnología de fundición de resina epoxi para lograr una protección total del aislamiento, incorpora conductores de cobre y ofrece un excelente rendimiento de disipación de calor y confiabilidad eléctrica.
Ventajas técnicas
Pertenece a la categoría de productos de vías para autobuses de resina de bajo ‑voltaje fundido‑, fabricados mediante tecnología de fundición de resina epoxi.
Adopta un diseño estructural compacto de alta‑densidad.
Cae bajo el tipo de producto de vía de autobús de bajo‑voltaje.
Utiliza procesos de producción de fundición.
Características
Posicionamiento del producto
Como dispositivo de conexión crítico en sistemas de distribución de energía de bajo voltaje, un carril bus intensivo está diseñado para distribuir de manera segura y eficiente energía eléctrica desde barras colectoras tubulares de alto voltaje a equipos de uso final. Al servir como enlace fundamental en los sistemas de distribución de 0,4 kV, su tecnología de fundición de bajo voltaje refleja un enfoque técnico coherente que abarca desde el aislamiento de alto voltaje hasta la distribución de bajo voltaje.
Especificaciones técnicas
El producto cubre un rango de corriente nominal de 400 A a 5000 A, con un voltaje nominal de CA de 400 V/690 V. Su clase de aislamiento alcanza la Clase F y el índice de protección es de hasta IP65. El conductor está hecho de barras colectoras de cobre de alta pureza con estañado. Puede soportar una corriente de corta duración de 50 kA durante 1 s, tiene un voltaje de resistencia de frecuencia de potencia de 3500 V/min y mantiene un límite de aumento de temperatura por debajo de 70 K, cumpliendo plenamente con los estrictos requisitos de rendimiento de los sistemas de distribución de bajo voltaje.
Diseño estructural

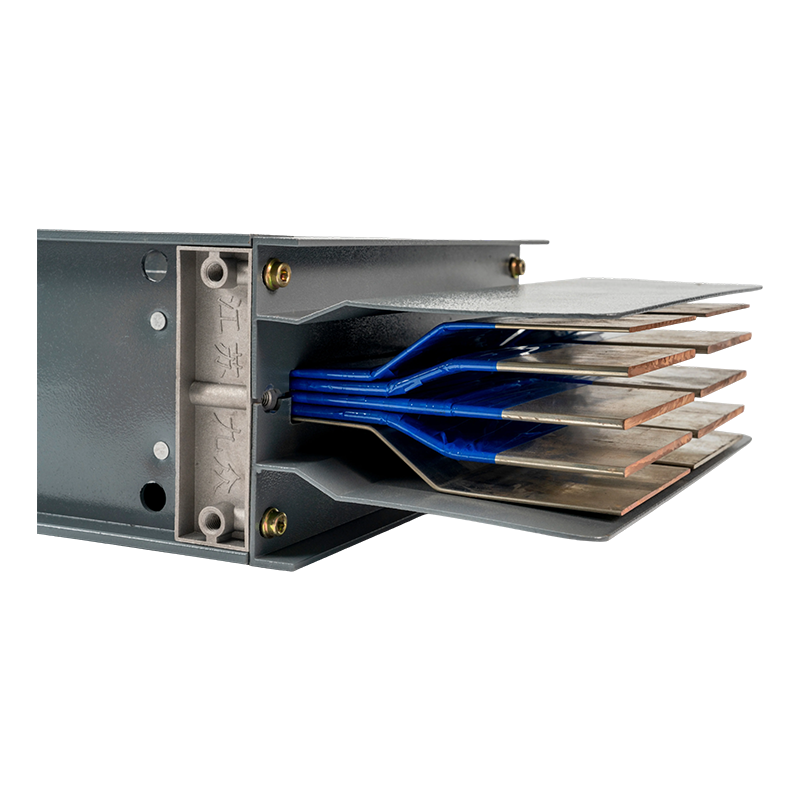

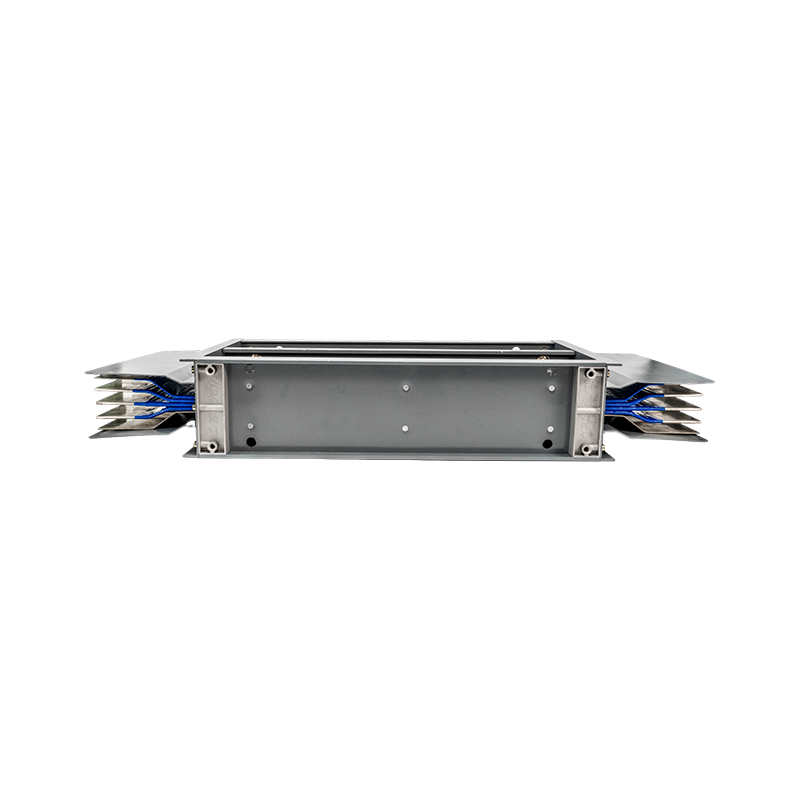

La vía intensiva para autobuses adopta una densa disposición multicapa de barras colectoras de cobre. Mediante fundición al vacío integral de resina epoxi se forma un sistema de aislamiento totalmente aislado y sin huecos. El recinto está hecho de perfiles de aleación de aluminio de alta resistencia, con barreras de fase internas ignífugas que garantizan un espaciado seguro entre fases. Los conectores enchufables están diseñados para facilitar la instalación y garantizar conexiones eléctricas confiables.
Ventajas de rendimiento
El producto ofrece características eléctricas totalmente aisladas y altamente protegidas con baja impedancia y pérdidas mínimas. Su resistencia al fuego cumple con el UL94 V0 estándar, y puede soportar intensidad sísmica hasta el nivel 8. El diseño modular mejora la eficiencia de la instalación en más del 60%, admite un funcionamiento sin mantenimiento, reduce el consumo total de energía en un 25% en comparación con el cableado convencional y tiene una vida útil de hasta 30 años.
Una subestación colectora de 35 kV necesita un enlace de 2000 A que recorra 18 m desde el pórtico de entrada hasta el edificio de aparamenta. Con barras planas rectangulares, ese tramo necesita ...
Ver más +Una barra colectora de subestación de 2500 A puede pasar una verificación de ampacidad de catálogo y aún funcionar caliente en una tarde de julio. El paso que falta no suele ser una fórmula comp...
Ver más +Una sala de datos de 2 MW con 40 posiciones de rack, un resumen de diseño de 60 kW por rack y tres presupuestos de electroductos que son difíciles de comparar línea por línea: ahí es donde suele...
Ver más +Un equipo llega a una subestación colectora con una docena de tubos de aluminio, una caja de abrazaderas y un día antes de la fecha prevista para la energización de la bahía. Levantar los tubos ...
Ver más +Una barra colectora que pasa su prueba rutinaria de fábrica aún puede fallar en servicio cuando el compuesto aislante se adaptó al servicio incorrecto. La temperatura es el ejemplo más claro: un...
Ver más +Un patio exterior de 110 kilovoltios tiene 60 metros de largo, la línea entrante aterriza en el lado oeste y el cliente quiere dos bahías de transformadores más espacio para una futura tercera. ...
Ver más +A barra colectora de media y baja tensión Es un conductor metálico que se utiliza para distribuir energía eléctrica de manera eficiente dentro de los sistemas eléctricos. Normalmente se elabora a partir de cobre o aluminio , ofreciendo alta conductividad y resistencia mecánica. En ingeniería energética, baja tensión (BT) Los sistemas se refieren a tensiones de hasta 1.000 VCA , mientras media tensión (MT) Los sistemas van desde 1kV a 36kV .
Las barras colectoras sirven como puntos de distribución centralizados, conectando fuentes de energía entrantes, como transformadores o generadores, a múltiples circuitos salientes. En comparación con los sistemas de cables tradicionales, las barras colectoras proporcionan Menor impedancia, mayor confiabilidad y mantenimiento simplificado. , lo que los hace ampliamente utilizados en plantas industriales, edificios comerciales, subestaciones y sistemas de energía renovable.
Las barras colectoras de bajo voltaje generalmente dependen de aislamiento de aire, fundas termorretráctiles o recintos moldeados con grados de protección desde IP20 a IP66. Por el contrario, las barras colectoras de media tensión requieren sistemas avanzados de aislamiento tales como fundición de resina epoxi o gabinetes aislados por gas para soportar altos esfuerzos eléctricos y voltajes de impulso de hasta 170kV .
Las barras colectoras de BT suelen funcionar dentro de 100A a 6300A y confiar en el enfriamiento natural del aire. Las barras colectoras de MT suelen manejar 630A a 5000A , pero requieren un diseño térmico mejorado para gestionar tanto la carga actual como la tensión del campo eléctrico, a menudo utilizando configuraciones tubulares o aisladas.
Los sistemas de BT se utilizan habitualmente en centros de datos, edificios comerciales e instalaciones de fabricación , mientras MV busbars are critical in subestaciones, parques eólicos, plantas de energía y sistemas industriales pesados , donde la estabilidad del sistema y la tolerancia a fallos son esenciales.
| Comparación: barra colectora de baja tensión frente a media tensión | ||
| Parámetro | Baja Tensión (BT) | Media Tensión (MT) |
| Rango de voltaje | ≤ 1kV | 1–36kV |
| Tipo de aislamiento | Aire / moldeado | Aislado con epoxi/gas |
| Rango actual | 100–6300A | 630–5000A |
| Aplicaciones | Edificios, fábricas | Subestaciones, sistemas de energía. |
El diseño adecuado de los sistemas de barras colectoras es esencial para garantizar el rendimiento, la seguridad y la eficiencia a largo plazo. Los factores clave incluyen la selección de materiales, la calidad del aislamiento y la gestión térmica.
El diseño de barras colectoras de BT se centra en minimizar la resistencia, optimizar el espaciado de fases y garantizar una distribución uniforme de la corriente. Para sistemas de alta corriente, los conductores laminados o tubulares ayudan a reducir los efectos de la piel y la proximidad.
Un proveedor profesional debe proporcionar Informes de prueba que cumplen con IEC, certificación ISO y soporte de ingeniería . La sólida capacidad de fabricación garantiza una calidad constante y un rendimiento confiable.
Un sistema bien diseñado puede funcionar durante 30–40 años con mínimo mantenimiento.
Sí, pero requiere Sección transversal entre un 50% y un 60% más grande para lograr un rendimiento equivalente.
verificar certificaciones, informes de pruebas y experiencia en proyectos .
Totalmente aislado, resistente al agua y sin mantenimiento , ideal para entornos hostiles.
normalmente Aumento de 70K para conductores y hasta 105°C en las juntas .
Comprender las barras colectoras de media y baja tensión ayuda a los ingenieros a lograr distribución de energía eficiente, segura y rentable en sistemas eléctricos modernos.
