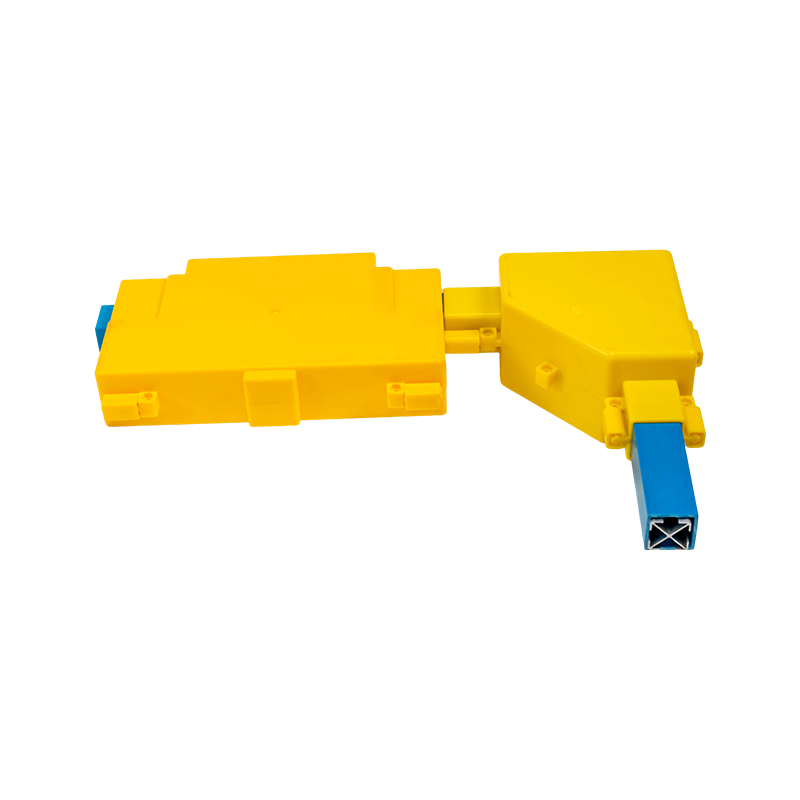

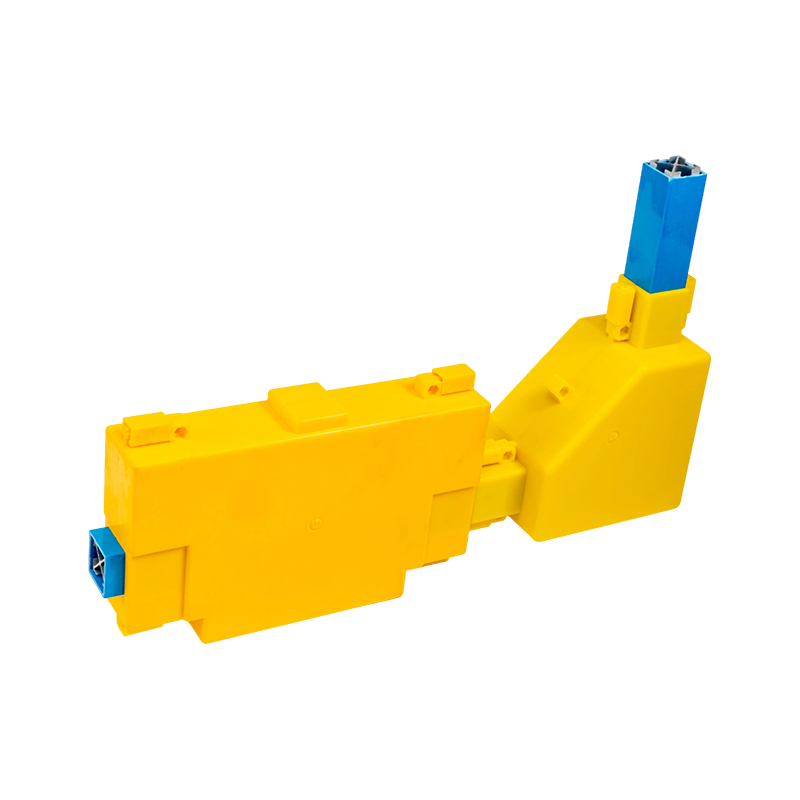

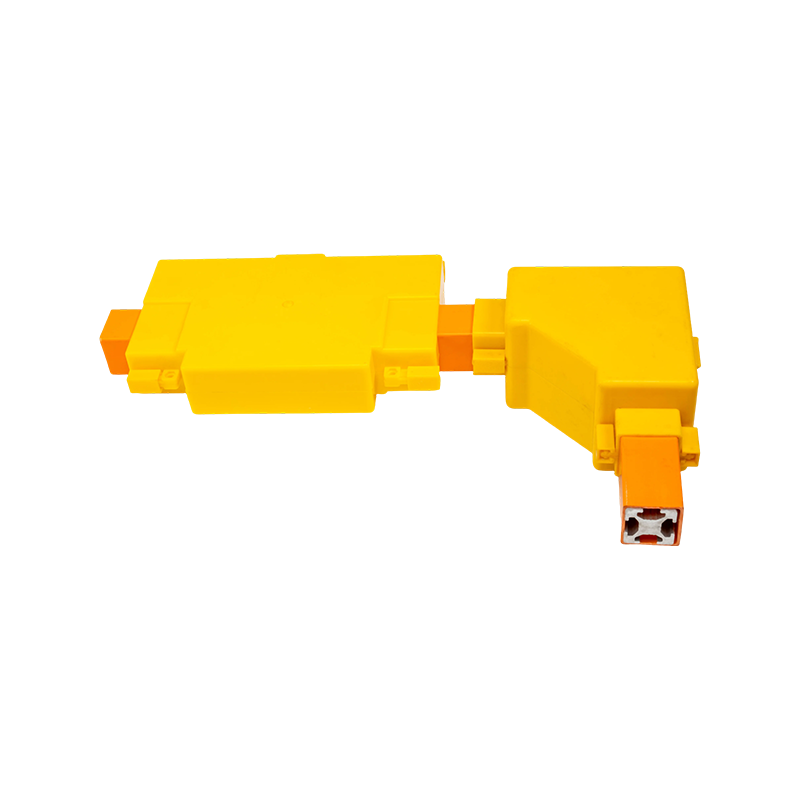

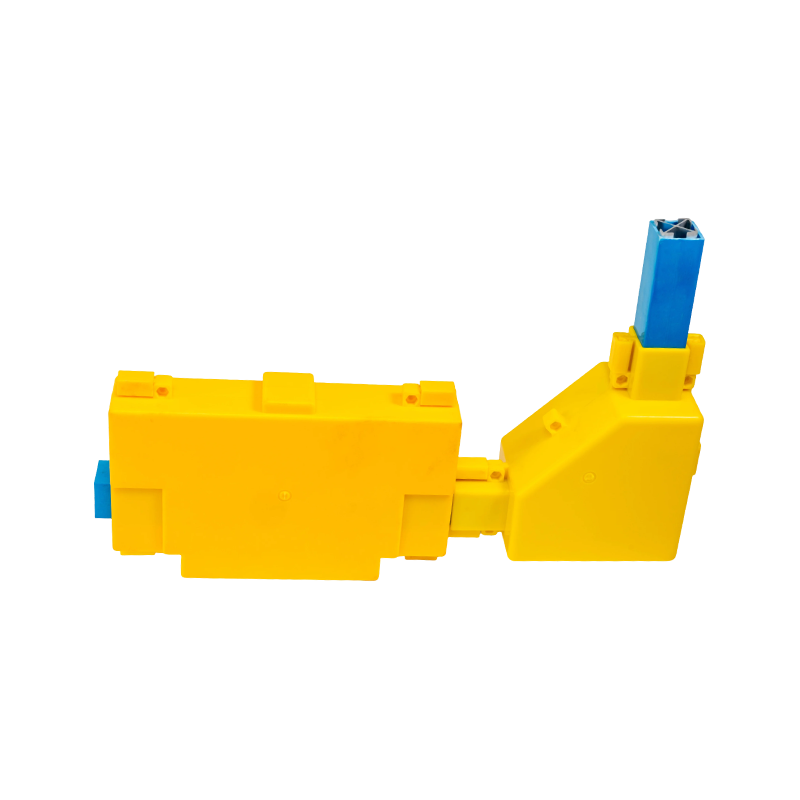

Canalización de Barras Colectoras de Potencia

Canalización de Barras Colectoras de Potencia es un sistema conductor de alto rendimiento diseñado específicamente para la transmisión y distribución de energía de alta corriente. Utiliza conductores electrolíticos de cobre de alta pureza o de aleación de aluminio de primera calidad, combinados con secciones transversales con formas especiales y disposiciones multicapa, optimizando eficazmente el efecto piel y mejorando la capacidad de transporte de corriente. El carril bus adopta una estructura de encapsulación totalmente aislada y está equipado con una carcasa protectora de alta resistencia, logrando un índice de protección de hasta IP66. Ofrece excelente resistencia al fuego, resistencia a la humedad y resistencia a la corrosión. Su diseño modular permite una rápida instalación plug-and-play, mejorando significativamente la eficiencia de la construcción y al mismo tiempo presentando ventajas como baja caída de voltaje, baja pérdida de energía y disipación de calor superior. Puede soportar impactos de corriente de cortocircuito de hasta 100 kA durante 1 segundo. El Power Busway se utiliza ampliamente en los principales sistemas de distribución de energía para plantas industriales, edificios comerciales, centros de datos y aplicaciones de nuevas energías.

Contáctenos +
ANTERIOR：Sistema de Canalización de Barras Colectoras de Alta y Baja Tensión SIGUIENTE：No hay producto siguiente
  • Detalles del producto
  • Características
  • Contáctenos

Ventajas técnicas

Alta capacidad de transporte de corriente

Transmisión de alta corriente: admite un amplio rango de corriente de 250 A a 6300 A

Diseño eficiente de conductores: utiliza barras de cobre/aluminio con formas especiales para reducir significativamente el efecto sobre la piel

Baja impedancia: la impedancia del sistema es mínima, con caída de voltaje < 1%


Protección de seguridad

Estructura completamente cerrada: evita por completo descargas eléctricas e intrusión de objetos extraños

Alta resistencia al fuego: los materiales cumplen con la norma UL94 V-0 y son autoextinguibles

Fuerte resistencia sísmica: Capaz de soportar la intensidad sísmica hasta el nivel 8

Alto índice de protección: IP54 estándar, con diseños especiales que alcanzan IP66


Rendimiento eléctrico

Alta resistencia al cortocircuito: resiste impactos de corriente de cortocircuito de 50–100 kA durante 1 segundo

Excelente rendimiento de aislamiento: voltaje de resistencia de frecuencia de potencia de 3500 V/min, voltaje de resistencia de impulso de 8000 V

Distribución de corriente equilibrada: conductores trifásicos dispuestos simétricamente para garantizar el equilibrio de corriente


Instalación y mantenimiento convenientes

Diseño modular: unidades de longitud estándar con instalación rápida plug-and-play

Alta eficiencia de construcción: la eficiencia de instalación mejoró en más del 50% en comparación con el cableado tradicional

Fácil mantenimiento: el diseño de la placa de cubierta extraíble facilita la inspección y el mantenimiento

Expandibilidad flexible: las interfaces de complementos reservadas admiten una fácil expansión futura




Características

Posicionamiento central en el mercado: Power Busway es un sistema de transmisión de energía de alto rendimiento especialmente diseñado para escenarios industriales de distribución de alta corriente. Realiza la tarea crítica de transmitir energía desde transformadores principales a equipos eléctricos a gran escala en talleres, sirviendo como una solución mejorada que reemplaza los cables tradicionales y las barras colectoras con aislamiento de aire en entornos industriales modernos. Su objetivo es cumplir requisitos estrictos de calidad de la energía y confiabilidad del suministro en condiciones de carga pesada y carga de impacto.

Parámetros básicos de rendimiento: el producto cubre un amplio rango de corriente nominal de 1600 A a más de 6300 A, con una caída de voltaje estrictamente controlada dentro del 1%. Demuestra excelentes características de respuesta dinámica y capacidad de resistencia a cortocircuitos (hasta 50 kA/1 s), logra índices de protección de IP54 a IP65 y funciona de manera estable en un amplio rango de temperaturas de -25 °C a 70 °C. Todos estos indicadores superan los métodos tradicionales de distribución de energía.

Ventajas técnicas clave: Power Busway adopta un diseño optimizado de baja impedancia, lo que reduce las pérdidas de línea en más de un 20% en comparación con las soluciones de cable tradicionales. Su estructura de carcasa de aleación de aluminio de alta resistencia y su sistema enchufable modular no solo garantizan la resistencia mecánica sino que también mejoran la eficiencia de la instalación en un 50%. El sistema de monitoreo inteligente integrado permite monitorear y advertir en tiempo real la temperatura, la humedad y el estado de la conexión, brindando soporte de datos para el mantenimiento preventivo.

Productos recomendados

Sobre nosotros

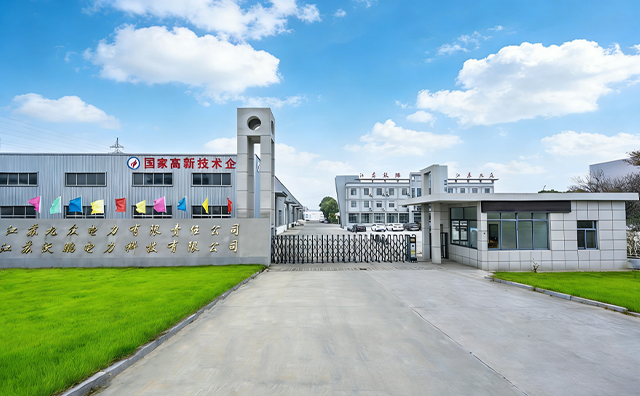

Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Fundada en junio de 2018, Jiangsu Wopeng Power Technology Co., Ltd. es una Personalizado Canalización de Barras Colectoras de Potencia Fabricantes y OEM Canalización de Barras Colectoras de Potencia Fábrica, ha crecido rápidamente hasta convertirse en una empresa especializada de alta tecnología en el campo de los sistemas de barras colectoras de alta y baja tensión.
Reunimos un equipo profesional de expertos del sector, personal técnico y de ingeniería sénior, y especialistas en producción con experiencia que se han dedicado durante muchos años a la tecnología de equipos eléctricos.
Nuestros productos principales incluyen barras colectoras tubulares de cobre y aluminio, barras colectoras tubulares para energía eólica, barras colectoras intensivas (compactas) y sistemas de línea de contacto deslizante. Nos centramos en la I+D y la fabricación de barras colectoras tubulares totalmente aisladas y cerradas de 0,4 kV a 35 kV y sistemas de canalizaciones de baja tensión con resina fundida, proporcionando trayectorias de transmisión de energía fiables para centrales eléctricas, subestaciones, parques eólicos, transporte ferroviario e instalaciones industriales.
Certificado de Honor
  • Licencia comercial
  • Certificado de patente de modelo de utilidad
  • Certificado de patente de modelo de utilidad
  • Certificado de patente de modelo de utilidad
  • Certificado de patente de modelo de utilidad
  • Certificado de patente de modelo de utilidad
  • Certificado de patente de modelo de utilidad
  • Certificado de patente de modelo de utilidad
Noticias
Barra colectora de media y baja tensión Conocimiento del sector

1. ¿Qué es una barra colectora de media y baja tensión?

A barra colectora de media y baja tensión Es un conductor metálico que se utiliza para distribuir energía eléctrica de manera eficiente dentro de los sistemas eléctricos. Normalmente se elabora a partir de cobre o aluminio , ofreciendo alta conductividad y resistencia mecánica. En ingeniería energética, baja tensión (BT) Los sistemas se refieren a tensiones de hasta 1.000 VCA , mientras media tensión (MT) Los sistemas van desde 1kV a 36kV .

Las barras colectoras sirven como puntos de distribución centralizados, conectando fuentes de energía entrantes, como transformadores o generadores, a múltiples circuitos salientes. En comparación con los sistemas de cables tradicionales, las barras colectoras proporcionan Menor impedancia, mayor confiabilidad y mantenimiento simplificado. , lo que los hace ampliamente utilizados en plantas industriales, edificios comerciales, subestaciones y sistemas de energía renovable.

2. Diferencias clave entre barras colectoras de media tensión y baja tensión

(1) Requisitos de voltaje y aislamiento

Las barras colectoras de bajo voltaje generalmente dependen de aislamiento de aire, fundas termorretráctiles o recintos moldeados con grados de protección desde IP20 a IP66. Por el contrario, las barras colectoras de media tensión requieren sistemas avanzados de aislamiento tales como fundición de resina epoxi o gabinetes aislados por gas para soportar altos esfuerzos eléctricos y voltajes de impulso de hasta 170kV .

(2) Capacidad actual y rendimiento térmico

Las barras colectoras de BT suelen funcionar dentro de 100A a 6300A y confiar en el enfriamiento natural del aire. Las barras colectoras de MT suelen manejar 630A a 5000A , pero requieren un diseño térmico mejorado para gestionar tanto la carga actual como la tensión del campo eléctrico, a menudo utilizando configuraciones tubulares o aisladas.

(3) Escenarios de aplicación

Los sistemas de BT se utilizan habitualmente en centros de datos, edificios comerciales e instalaciones de fabricación , mientras MV busbars are critical in subestaciones, parques eólicos, plantas de energía y sistemas industriales pesados , donde la estabilidad del sistema y la tolerancia a fallos son esenciales.

Comparación: barra colectora de baja tensión frente a media tensión
Parámetro Baja Tensión (BT) Media Tensión (MT)
Rango de voltaje ≤ 1kV 1–36kV
Tipo de aislamiento Aire / moldeado Aislado con epoxi/gas
Rango actual 100–6300A 630–5000A
Aplicaciones Edificios, fábricas Subestaciones, sistemas de energía.

3. Consideraciones de diseño

El diseño adecuado de los sistemas de barras colectoras es esencial para garantizar el rendimiento, la seguridad y la eficiencia a largo plazo. Los factores clave incluyen la selección de materiales, la calidad del aislamiento y la gestión térmica.

  • Selección de materiales: El cobre ofrece alta conductividad (~98% IACS), mientras que el aluminio proporciona una solución más ligera y rentable .
  • Sistema de aislamiento: Los sistemas de MT suelen utilizar aislamiento epoxi para alta rigidez dieléctrica y resistencia ambiental .
  • Aumento de temperatura: Debe cumplir con los estándares, generalmente hasta 105°C en las juntas .
  • Resistencia al cortocircuito: Los sistemas deben resistir Corrientes de falla de 50 kA a 100 kA sin deformación.

(1) Mejores prácticas de diseño de bajo voltaje

El diseño de barras colectoras de BT se centra en minimizar la resistencia, optimizar el espaciado de fases y garantizar una distribución uniforme de la corriente. Para sistemas de alta corriente, los conductores laminados o tubulares ayudan a reducir los efectos de la piel y la proximidad.

(2) Seleccionar un proveedor confiable

Un proveedor profesional debe proporcionar Informes de prueba que cumplen con IEC, certificación ISO y soporte de ingeniería . La sólida capacidad de fabricación garantiza una calidad constante y un rendimiento confiable.

4. Preguntas frecuentes (FAQ)

P1: ¿Cuál es la vida útil?

Un sistema bien diseñado puede funcionar durante 30–40 años con mínimo mantenimiento.

P2: ¿Puede el aluminio reemplazar al cobre?

Sí, pero requiere Sección transversal entre un 50% y un 60% más grande para lograr un rendimiento equivalente.

P3: ¿Cómo garantizar la calidad del proveedor?

verificar certificaciones, informes de pruebas y experiencia en proyectos .

P4: ¿Ventajas de las barras colectoras de resina fundida?

Totalmente aislado, resistente al agua y sin mantenimiento , ideal para entornos hostiles.

P5: ¿Límites de temperatura?

normalmente Aumento de 70K para conductores y hasta 105°C en las juntas .

Comprender las barras colectoras de media y baja tensión ayuda a los ingenieros a lograr distribución de energía eficiente, segura y rentable en sistemas eléctricos modernos.
