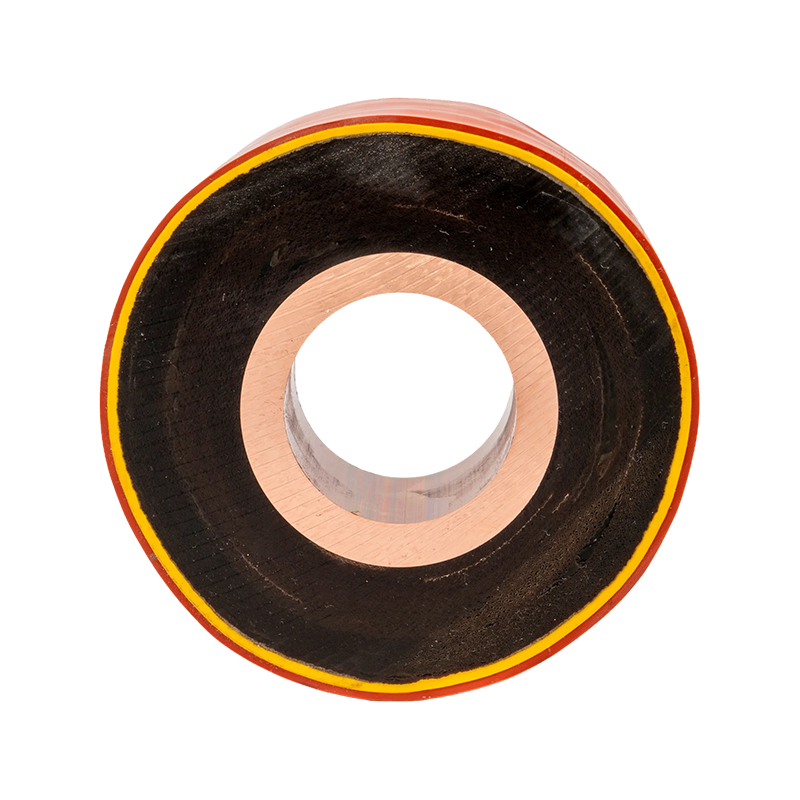

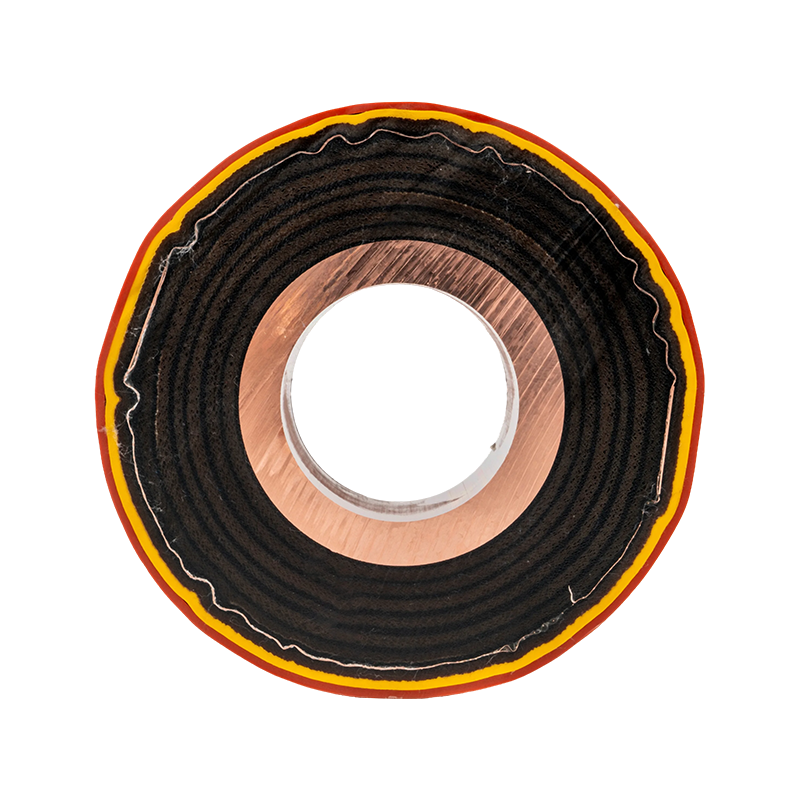

Ver más +La barra colectora tubular para fundición de resina epoxi WOPENG es un producto de transmisión de potencia formado integralmente utilizando una máquina de moldeo por inyección al vacío de dos componentes totalmente automatizada, que emplea tecnologías de inyección a presión y curado a alta temperatura. Su estructura es inseparable y presenta propiedades ignífugas junto con resistencia al envejecimiento, contando con una vida útil diseñada de más de 30 años. Para este producto, las juntas aislantes y los conductores de cobre se fabrican mediante un proceso de moldeo de un solo disparo, logrando una fusión perfecta y sin interfaz. Las conexiones intermedias utilizan una técnica de soldadura con abrazadera de acero inoxidable incorporada, lo que garantiza que el aumento de temperatura en las uniones terminales permanezca más bajo que el del cuerpo del conductor. El producto emplea conductores de cobre libres de oxígeno TZ7 o de mayor calidad (contenido de cobre ≥ 99,90%), con una autonomía máxima de suspensión que no supera los 5 metros. Incorpora un diseño estructural totalmente blindado, donde el blindaje metálico se fabrica a partir de un compuesto de tira de acero estañado y tira de cobre. El sistema de puesta a tierra se realiza soldando de forma fiable cables trenzados de cobre a la capa protectora metálica. Además, el producto está equipado con medidas impermeables y a prueba de humedad y un sistema de identificación estandarizado.
Ventajas técnicas
Proceso de moldeo integrado: utilizando una máquina de moldeo por inyección al vacío de descarga de modo dual totalmente automática para fundición integrada, el producto se forma en un solo ciclo mediante inyección de flujo a presión y curado a alta temperatura. El conductor, la capa protectora, el papel crepé semiconductor, la capa protectora exterior, la capa protectora metálica y la capa protectora exterior están perfectamente integrados en una estructura monolítica inseparable.
Diseño LongLife: El producto presenta propiedades ignífugas y resistencia al envejecimiento, con una vida útil de hasta 30 años.
Materiales conductores de alta calidad: se selecciona TZ7 o cobre de mayor calidad como material conductor, teniendo el tubo de cobre puro un contenido de cobre de ≥99,90%.
Tecnología de conexión confiable: las juntas de aislamiento se forman en un solo ciclo de moldeo y se fusionan en un solo cuerpo con el conductor de cobre. Las conexiones intermedias emplean soldadura con abrazadera de acero inoxidable incorporada. El aumento de temperatura en las juntas terminales es menor que el del cuerpo conductor. Las conexiones entre las juntas de aislamiento y el equipo se logran mediante enlaces flexibles asegurados con pernos.

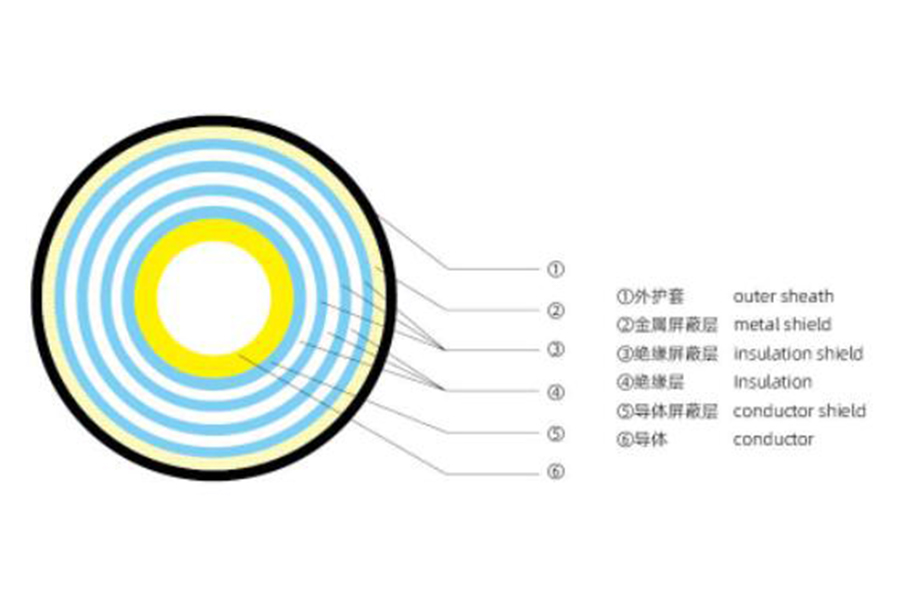

| Diagrama esquemático de la estructura del producto |
![]() |
| Nivel de voltaje (KV) | Espesor del aislamiento (mm) |
| 10 | 10 |
| 35 | 15 |
| 66 | 20 |
| 110 | 30 |
| 220 | 45 |
| Condiciones ambientales de uso | |
| Altitud: ≤ 4000 metros Temperatura mínima del aire ambiente: -45 ℃; temperatura máxima del aire ambiente: +60 ℃; diferencia máxima de temperatura diaria: 35 ℃ Intensidad solar: 1000 W/m² de radiación solar Velocidad máxima del viento: 40 m/s (velocidad máxima media del viento durante 10 minutos a 10 m sobre el suelo) Humedad relativa ambiental (a 25 °C): la humedad relativa media medida en 24 horas es inferior al 95 %; la humedad relativa media mensual es del 90 % Espesor del hielo: el espesor del hielo no supera los 20 mm Intensidad sísmica: 8 grados Aceleración horizontal del suelo: 0,20 g Aceleración vertical: 0,15 g Frecuencia: 20 Hz Tiempo de resistencia a la onda sinusoidal: 3 ciclos Factor de seguridad: superior a 167 Nivel de contaminación: según la norma GB/T5582, en condiciones de contaminación grave, la distancia de fuga específica es de 31 mm/kV; una vez instalado el dispositivo de trepado en el terminal exterior, la distancia total de trepado no es inferior a 680 mm Sobretensión temporal: el tiempo de sobretensión no debe exceder las 8 h en 24 h y no debe exceder las 125 h en todo el año |
|
![]() |
![]() |
![]() |
|
| Estructura y requisitos del producto | |
|
La barra colectora tubular de resina epoxi al vacío se fabrica mediante una máquina automática de colado al vacío con doble agitación del líquido, vertido a presión y curado a alta temperatura. La barra está formada como un conjunto integral que incluye: conductor, capa de blindaje interior, papel corrugado semiconductivo, capa de blindaje exterior, capa de blindaje metálica y capa de protección exterior, los cuales no pueden separarse. El producto es retardante de llama, resistente al envejecimiento y tiene una vida útil de 30 años. La junta terminal del bus tubular de fundición de resina epóxi al vacío se forma una vez y se integra con un conductor de cobre. El eslabón central está soldado con un aro de acero inoxidable incorporado. El aumento de temperatura de la junta terminal es menor que el del cuerpo conductor. El material es consistente con la forma estructural y el material de la barra colectora. Material del conductor: T2Y y se debe seleccionar cobre de calidad superior, y el contenido de cobre de la tubería de cobre puro es ≥ 99,90%. La longitud máxima de la barra colectora de tubos suspendidos del vertido de resina epoxi al vacío no es superior a sM. El autobús tubular debe tener una capa protectora metálica, y la protección metálica está hecha de una tira trenzada de cobre y una tira de cobre. El cable conductor de puesta a tierra está soldado de forma fiable con cinta trenzada de cobre y una capa protectora metálica. Los puntos de puesta a tierra deben estar conectados de forma segura al sistema de puesta a tierra in situ. Los puntos de puesta a tierra deben estar fortificados con medidas impermeables y a prueba de humedad. Los puntos de puesta a tierra deben estar marcados y numerados La cubierta exterior aislante de la pantalla de puesta a tierra debe poder evitar de forma fiable la intrusión de humedad. Se pueden utilizar casquillos aislantes termorretráctiles y se utilizan colores de fase (amarillo, verde, rojo) en lugares obvios. Se debe aplicar un tratamiento antioxidante a la soldadura de metales en la construcción de sitios. Todos los pernos y tornillos utilizados están fabricados con materiales galvanizados por inmersión en caliente. La conexión entre la junta terminal del bus tubular vertido con resina epóxi al vacío y el equipo se realiza mediante una conexión blanda y una conexión de sujeción con perno. Requisitos para la superficie de solape del extremo del conductor: el extremo del tubo de cobre debe ser redondeado y la superficie de conexión del extremo del tubo de cobre debe estar revestida con plata o estaño para garantizar una baja resistencia de contacto y una función anticorrosión. |
|
![]() |
![]() |
| Soluciones de aplicación típicas para barras colectoras de tubos aislados |
|

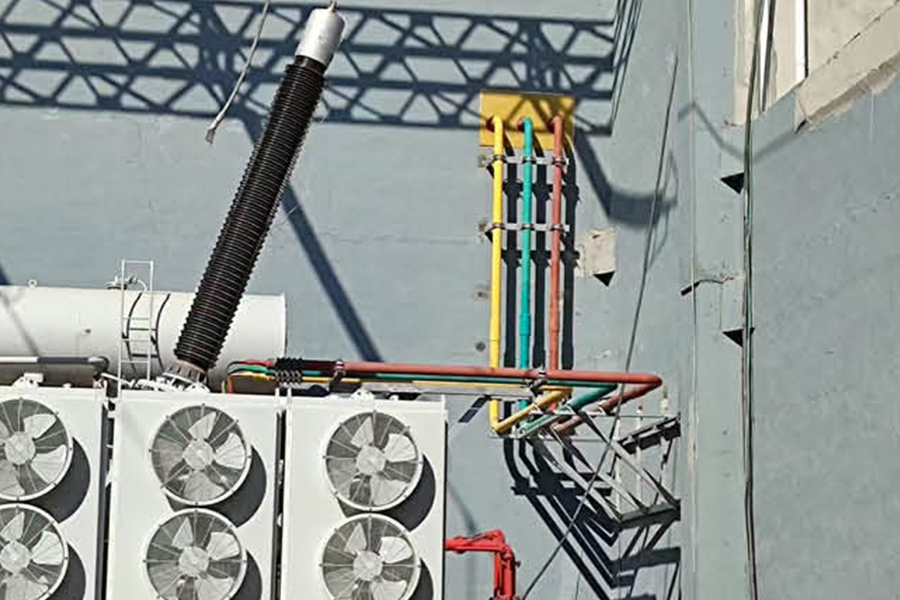

Método 1: Conectar el transformador principal con la sala de control Este es el modo más común de aplicación de barras colectoras tubulares. La barra se conecta directamente desde los terminales de baja tensión del transformador principal hasta los terminales del armario de control. Ventajas principales: Adecuado para corrientes elevadas. El cableado es claro y ordenado, y puede ser totalmente aislado o semiaislado. |
![]() |

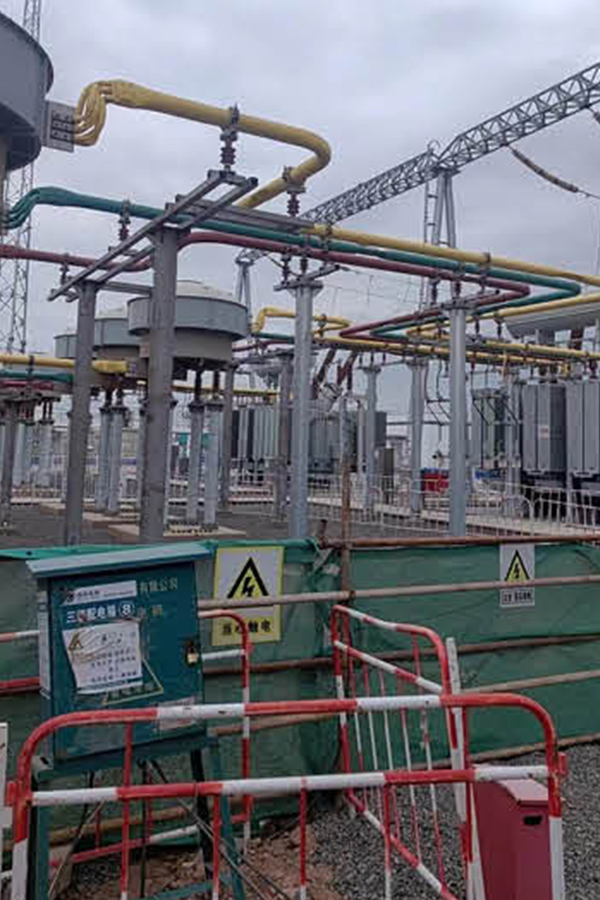

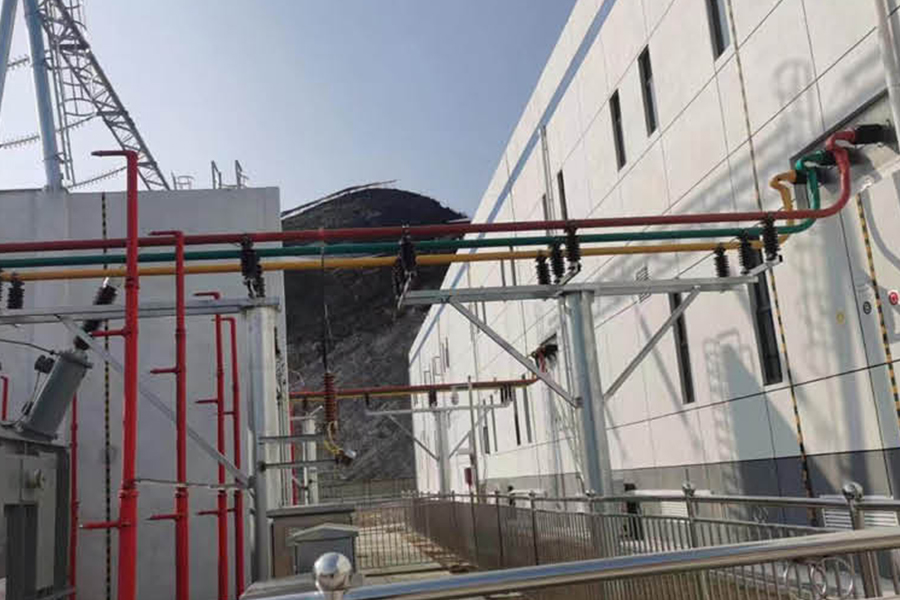

| Método 2: La barra colectora se pasa a través de una zanja para cables o un entrepiso para cables La siguiente figura es otra forma común de aplicar barras colectoras tubulares. Las barras colectoras se pueden conectar a gabinetes de interruptores a través de zanjas de cable subterráneas o entrepisos de cables, y también se puede utilizar para conexiones entre gabinetes de interruptores. Esta barra colectora está completamente aislada y es especialmente adecuada para situaciones donde el cableado es difícil. |
![]() |

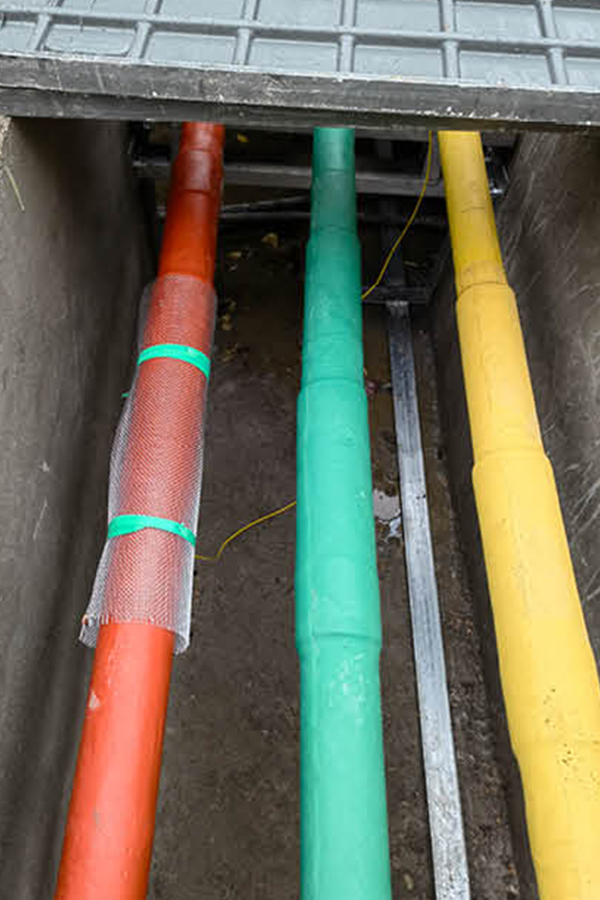

| Método 3: Las barras colectoras tubulares se enrutan a través de zanjas o entrepisos de cables Este método es el método de conexión del cable superior del gabinete del interruptor. También se puede conectar a través del entrepiso de cables y la conexión de cables inferior método. Los usuarios pueden elegir según la situación real. El tipo de barra colectora está completamente aislado. |
![]() |
|
Método 4: Sistema CNC de monitoreo de barras tubulares Nuestra empresa lo desarrolla de manera propia e implementa un monitoreo inteligente no tripulado de múltiples datos técnicos de la barra tubular. |
![]() |
| Barra colectora de tubo aislado |
![]() |
Condiciones ambientales de funcionamiento
Altitud: ≤4000 m
Condiciones de temperatura: Temperatura mínima del aire ambiente: 45°C; Temperatura máxima del aire ambiente: 60°C; Variación máxima de temperatura diaria: 35 K
Intensidad de radiación solar: 1000 W/m²
Condiciones de velocidad del viento: Velocidad máxima del viento: 40 m/s
Condiciones de humedad: Humedad relativa media diaria: ≤95% ; Humedad relativa media mensual: ≤90%
Condiciones de la capa de hielo: El espesor del hielo no supera los 20 mm
Condiciones sísmicas: Intensidad sísmica: 8 grados; Aceleración horizontal del suelo: 0,20 g; Aceleración vertical del suelo: 0,15 g; Frecuencia: 20 Hz; Duración de resistencia de la onda sinusoidal: 3 ciclos
Factor de seguridad: Mayor a 1,67
En una reciente actualización de un tablero de distribución de 400 V, un contratista preguntó por qué una barra colectora de cobre de 50 × 10 mm que se veía bien en un dibujo de 1000 A funcionab...
Ver más +Una modernización de una subestación de 35 kV y una cadena de colectores de un parque eólico de 690 V rara vez aceptan la misma respuesta, sin embargo, ambos equipos hacen la misma pregunta: ¿tu...
Ver más +Una ampliación de vía de bus de 3200 A suele llegar con dos presupuestos y un argumento: la opción de aluminio es más barata y pesa aproximadamente la mitad, mientras que la opción de cobre es m...
Ver más +Cuando llega una barra al sitio, la placa de identificación lleva un grupo de valores que parecen simples pero que son fáciles de leer erróneamente: Icw = 50 ka / 1 s, Ipk = 105 kA. Si usted es ...
Ver más +Una barra de cobre de 100x10 mm se considera habitualmente un conductor de 1.500 A. Si se coloca esa misma barra en un recinto de chapa de acero, en una sala de máquinas a 45 °C, en un recorrido...
Ver más +Durante una prueba de rutina de aumento de temperatura, un tablero de distribución de 2000 A falló porque su barra colectora principal alcanzó 112 K por encima de la temperatura ambiente, 7 K po...
Ver más +Barra colectora tubular completamente aislada es un componente de transmisión de energía premium que encapsula conductores tubulares con resina epoxi o materiales aislantes reticulados, diseñado para sistemas de distribución de alta confiabilidad. Al eliminar la exposición de conductores activos, este producto ofrece seguridad eléctrica superior y adaptabilidad ambiental en subestaciones, instalaciones industriales y plantas de energía renovable. Jiangsu Wopeng Power Technology Co., Ltd. es un fabricante especializado en este campo, comprometido a brindar a los clientes globales soluciones de barras colectoras tubulares totalmente aisladas y de alta calidad que cumplan con los estándares IEC y GB.
El núcleo de las barras colectoras tubulares totalmente aisladas reside en su sistema de aislamiento multicapa. Los conductores generalmente se fabrican con cobre de alta pureza o aleación de aluminio, con una capa aislante densa externa formada mediante un recubrimiento en lecho fluidizado de polvo epoxi o procesos de inmersión en líquido. La capa de aislamiento epoxi logra una rigidez dieléctrica superior a 30 kV/mm, lo que permite una encapsulación uniforme sobre geometrías complejas y elimina los riesgos de descargas parciales. En comparación con los tubos termorretráctiles convencionales, el recubrimiento epoxi mantiene un espesor constante en las secciones dobladas sin burbujas de aire ni espacios, lo que garantiza la estabilidad dieléctrica a largo plazo.
Jiangsu Wopeng Power Technology Co., Ltd. fabrica barras colectoras tubulares completamente aisladas utilizando un compuesto de resina epoxi fundida al vacío (mezcla de fundición B.I.M.), un material que presenta excelentes características eléctricas, alta resistencia mecánica y propiedades autoextinguibles resistentes a la humedad. El producto alcanza una clasificación de protección IP68, capaz de soportar la inmersión continua en agua y la entrada de polvo en entornos extremos al aire libre.
En los sistemas de 35 kV, las barras colectoras desnudas tradicionales requieren espacios de seguridad de 150 a 300 mm, mientras que las barras colectoras tubulares completamente aisladas integran un aislamiento sólido para reducir drásticamente las distancias entre fases. Este diseño compacto reduce el volumen del tablero, reduce los costos de material y mejora la utilización del espacio. La siguiente tabla presenta comparaciones de parámetros clave entre los dos tipos de productos:
| Parámetro | Barra colectora tubular completamente aislada | Barra colectora desnuda tradicional |
|---|---|---|
| Método de aislamiento | Aislamiento sólido de resina epoxi. | Aislamiento de aire |
| Clasificación de protección | IP68 (hermético al polvo y al agua) | Sin sellar, expuesto al medio ambiente. |
| Espaciado de fases de 35 kV | Diseño minimizado | 150-300 mm |
| Resistencia a la contaminación | Estructura sellada, inmune a la niebla salina y a los productos químicos. | Superficie propensa a la contaminación, requiere limpieza regular |
| Ciclo de mantenimiento | Bajo mantenimiento, vida útil de décadas | Mantenimiento de alta frecuencia, dependiente del entorno. |
| Resistencia a la corriente de cortocircuito | Hasta 63kA/1s (verificado mediante pruebas) | Depende de la estructura de soporte y el espaciado. |
| Rango de temperatura de funcionamiento | -40°C a 50°C | Limitado por el rendimiento del aislador. |

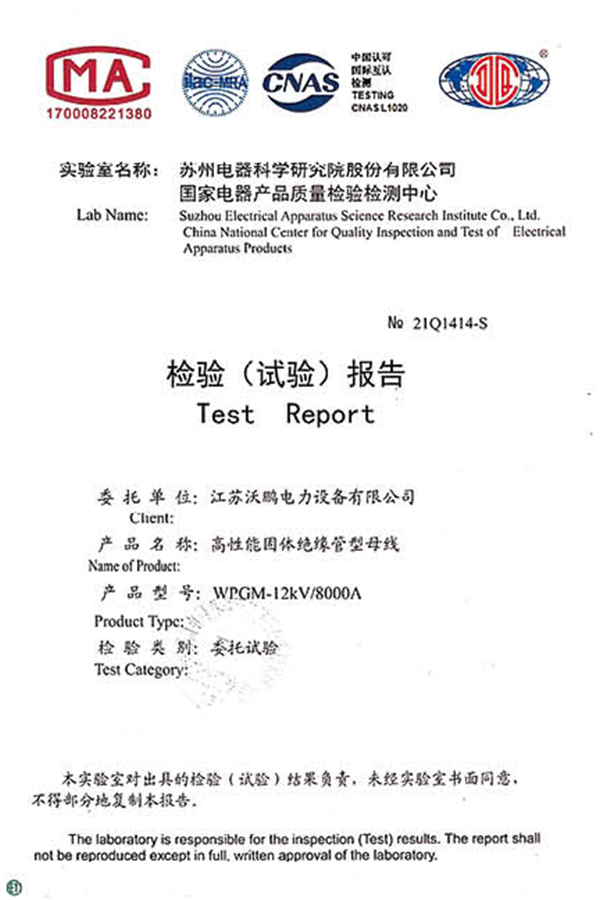

La práctica de la ingeniería demuestra que en entornos altamente contaminantes, los sistemas que adoptan diseños completamente aislados pueden reducir las tasas de interrupciones no planificadas en aproximadamente un 60 %. Los productos de Jiangsu Wopeng Power Technology Co., Ltd. han pasado rigurosas pruebas de corriente de cortocircuito, manteniendo la integridad estructural en niveles de falla de 25 kA a 63 kA.
Aprovechando la alta confiabilidad y la adaptabilidad ambiental, las barras colectoras tubulares completamente aisladas se han implementado ampliamente en los siguientes sectores:
Jiangsu Wopeng Power Technology Co., Ltd. ofrece soluciones personalizadas que van desde 630A a 6300A con opciones de conductores de cobre o aluminio, según los requisitos específicos del proyecto. Los productos admiten configuraciones trifásicas, tetrafásicas y con conductores de tierra de protección.
Las barras colectoras tubulares completamente aisladas utilizan estructuras de conexión modulares enchufables. Las secciones de barra colectora adyacentes logran una conexión tanto eléctrica como mecánica a través de enchufes conductores emparejados con bloques aislantes, con áreas de unión selladas de manera similar con resina epoxi para garantizar la continuidad general del aislamiento. Durante la instalación, los pernos de conexión central deben apretarse con una llave dinamométrica al par estándar de 83 Nm, agregando tapas de tuercas antiaflojamiento.
Jiangsu Wopeng Power Technology Co., Ltd. ofrece dos tipos de accesorios de montaje: soportes de suspensión horizontales y soportes de resorte verticales, con una separación recomendada entre soportes de 1,5 metros. Para tramos largos de canalizaciones eléctricas, se pueden configurar juntas de expansión para compensar la expansión y contracción térmica. Una vez completada la instalación, se requiere una prueba de resistencia de aislamiento, con valores superiores a 1 megaohmio entre todos los conductores y el gabinete.
La siguiente tabla presenta especificaciones típicas para barras colectoras tubulares completamente aisladas de Jiangsu Wopeng Power Technology Co., Ltd.:
| Corriente nominal (A) | Material conductor | Tamaño del conductor (mm) | Voltaje de aislamiento (V) | Corriente de cortocircuito (kA/1s) |
|---|---|---|---|---|
| 630-1250 | Aleación de aluminio | Personalizado por proyecto | 1000 | 50 |
| 1600-2500 | Aleación de aluminio / Copper | Personalizado por proyecto | 1000 | 100 |
| 3200-4000 | Aleación de aluminio / Copper | Personalizado por proyecto | 1000 | 100-120 |
| 5000-6300 | Cobre | Estructura dual paralela | 1000 | 125 |
La selección específica requiere un cálculo integral basado en la temperatura ambiente, el método de instalación, la capacidad de cortocircuito y los requisitos de caída de voltaje. El equipo técnico de Jiangsu Wopeng Power Technology Co., Ltd. brinda servicios de proceso completo, desde la consulta de diseño hasta el soporte posventa, garantizando que cada proyecto reciba la solución óptima de distribución de energía.
