¿Qué hace que las barras colectoras tubulares totalmente aisladas sean la opción inteligente para la distribución de energía moderna?

Barras colectoras tubulares completamente aisladas representan la solución de próxima generación para sistemas de distribución de energía, que combinan una mayor seguridad del operador, una confiabilidad superior en entornos hostiles y requisitos de espacio significativamente reducidos en comparación con los sistemas tradicionales de barras colectoras desnudas o sin aislamiento. Al encapsular el conductor con materiales de alto dieléctrico, como resina epoxi o aislamiento reticulado, estos sistemas eliminan la exposición de los conductores activos y reducen drásticamente el riesgo de fallas eléctricas. Los estudios de ingeniería demuestran hasta un 60 % menos de interrupciones no planificadas en comparación con las disposiciones de barras colectoras abiertas convencionales, particularmente en entornos con altos niveles de contaminación. Con una instalación adecuada, estos sistemas pueden funcionar de manera confiable durante décadas con un mantenimiento mínimo, lo que los convierte en la opción óptima para subestaciones modernas, instalaciones industriales e infraestructura crítica en todo el mundo.

Cómo las barras colectoras tubulares completamente aisladas transforman la seguridad de la distribución de energía

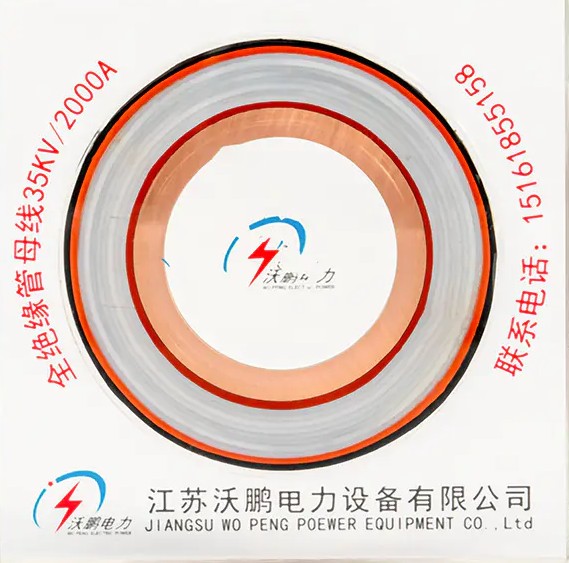

Las barras colectoras desnudas tradicionales dependen del aislamiento del aire y requieren grandes distancias de seguridad, normalmente 150–300 mm para sistemas de 35 kV . Las barras colectoras tubulares completamente aisladas eliminan esta dependencia al integrar un aislamiento sólido capaz de soportar tensiones de impulso de hasta 150 kilovoltios . Este cambio de diseño fundamental crea mejoras mensurables en todas las dimensiones del rendimiento del sistema.

Eliminación de los riesgos de arco eléctrico

Los incidentes de arco eléctrico siguen siendo una de las principales causas de lesiones eléctricas en entornos industriales. El diseño completamente cerrado de las barras colectoras tubulares aisladas evita el contacto accidental con conductores activos y reduce la probabilidad de fallas eléctricas. La sólida barrera de aislamiento garantiza que, incluso en condiciones de falla, la liberación de energía esté contenida dentro del sistema, lo que mejora significativamente la seguridad del personal durante las actividades de operación y mantenimiento.

Sellado de nivel IP68 para entornos extremos

En zonas industriales, subestaciones costeras y entornos mineros, la contaminación como niebla salina, polvo y partículas químicas puede degradar rápidamente el rendimiento del aislamiento de los sistemas tradicionales. Las barras colectoras tubulares completamente aisladas logran Sellado de nivel IP68 , evitando la entrada de humedad y eliminando el seguimiento de la superficie. Esto da como resultado intervalos de mantenimiento más prolongados y un rendimiento más estable a largo plazo, incluso en las condiciones operativas más exigentes.

Riesgo de descarga parcial reducido

La descarga parcial es un indicador crítico de la degradación del aislamiento que puede provocar fallas catastróficas con el tiempo. La sólida estructura de aislamiento de las barras colectoras tubulares completamente aisladas elimina los espacios de aire y los huecos donde normalmente se inicia la descarga parcial. Las pruebas según las normas IEC confirman que estos sistemas de aislamiento mantienen la integridad dieléctrica incluso después de una exposición prolongada a la humedad, la niebla salina y los ciclos térmicos, lo que garantiza una confiabilidad a largo plazo sin degradación del rendimiento del aislamiento.

Beneficios de diseño compacto y optimización del espacio

Las limitaciones de espacio son un desafío creciente en la infraestructura eléctrica moderna. Debido a que el aislamiento está integrado directamente en el sistema conductor, los requisitos de espacio libre entre fases se minimizan, lo que permite instalaciones en áreas de huella significativamente reducidas.

Esta ventaja de diseño compacto hace que las barras colectoras tubulares completamente aisladas sean ideales para instalaciones en subestaciones existentes donde el espacio de expansión es limitado, instalaciones subterráneas donde el espacio vertical está restringido y proyectos de modernización donde minimizar el tiempo de inactividad es fundamental. La capacidad de encaminar estos sistemas a través de zanjas para cables, túneles para cables y túneles para cables (similar a los cables convencionales) proporciona una flexibilidad de instalación incomparable en comparación con las disposiciones de barras colectoras rígidas.

Rendimiento comprobado en aplicaciones de infraestructura crítica

Las aplicaciones de campo en diversas industrias demuestran que las barras colectoras tubulares completamente aisladas mejoran significativamente la estabilidad operativa bajo cargas fluctuantes y estrés ambiental. Los siguientes sectores representan los principales motores de crecimiento de esta tecnología.

Sistemas de energía renovable

Los parques eólicos y las estaciones de energía solar operan en algunas de las condiciones ambientales más desafiantes: niebla salina en alta mar, tormentas de polvo en el desierto y variaciones extremas de temperatura. Las barras colectoras tubulares completamente aisladas mantienen un rendimiento eléctrico constante en estos entornos, y el diseño sellado evita las fallas inducidas por la contaminación que afectan a los sistemas de barras colectoras abiertas tradicionales. La estructura tubular admite una distribución uniforme del calor, lo que permite que el sistema funcione dentro de límites de temperatura seguros en condiciones de carga continua típicas de la generación renovable.

Fuente de alimentación de tránsito ferroviario

Los sistemas ferroviarios urbanos exigen una alta confiabilidad en túneles subterráneos confinados y vías elevadas expuestas a la intemperie. El tamaño compacto y la construcción sellada de las barras colectoras tubulares completamente aisladas las hacen particularmente adecuadas para estas aplicaciones, donde el acceso para mantenimiento es limitado y se deben maximizar los márgenes de seguridad. Los sistemas ofrecen un rendimiento estable bajo las cargas de conmutación de alta corriente y alta frecuencia características de las redes eléctricas de tracción.

Infraestructura de centros de datos y redes inteligentes

Los centros de datos modernos y las subestaciones de redes inteligentes requieren sistemas de distribución de energía que combinen una alta densidad de potencia con un espacio mínimo. Las barras colectoras tubulares completamente aisladas cumplen ambos requisitos y al mismo tiempo brindan la confiabilidad necesaria para operaciones de misión crítica. Los requisitos de espacio reducido permiten un uso más eficiente del valioso espacio del piso y el diseño sellado elimina los riesgos de contaminación asociados con ambientes de enfriamiento con alto flujo de aire.

Ingeniería de estabilidad térmica y confiabilidad a largo plazo

Los materiales aislantes modernos están diseñados para proporcionar una disipación de calor eficiente y al mismo tiempo mantener la rigidez dieléctrica bajo estrés térmico continuo. La ingeniería detrás de las barras colectoras tubulares totalmente aisladas aborda los desafíos térmicos que limitan el rendimiento de los sistemas convencionales.

Diseño optimizado de disipación de calor

La geometría del conductor tubular proporciona una gran relación superficie-volumen que promueve el enfriamiento por convección natural. Cuando se combina con formulaciones de aislamiento térmicamente conductoras, este diseño logra temperaturas de funcionamiento estables incluso en Corrientes nominales de hasta 12.000 A. . La distribución uniforme de la temperatura a lo largo de la sección transversal del conductor minimiza los puntos calientes que aceleran el envejecimiento del aislamiento en los sistemas tradicionales.

Resistencia al ciclo térmico

Los sistemas de energía experimentan variaciones de carga diarias y estacionales que crean estrés por ciclos térmicos. La interfaz de material entre el conductor y el aislamiento en barras colectoras tubulares completamente aisladas está diseñada para adaptarse a la expansión térmica diferencial sin delaminación ni grietas. Los protocolos de prueba de ciclos térmicos de IEC confirman que estos sistemas mantienen la integridad estructural y eléctrica después de miles de ciclos de temperatura, lo que garantiza la estabilidad del rendimiento en todo el rango de temperaturas operativas.

Décadas de funcionamiento sin mantenimiento

La construcción sellada elimina la necesidad de limpieza periódica, reapriete y pruebas de aislamiento que requieren los sistemas de barras colectoras tradicionales. La inspección visual de rutina es suficiente para confirmar la integridad del sistema, ya que el diseño sellado minimiza la exposición a contaminantes ambientales que provocan la degradación. Este perfil de mantenimiento se traduce directamente en Gastos operativos reducidos y mayor disponibilidad del sistema. durante toda la vida útil.

Por qué los ingenieros líderes especifican barras colectoras tubulares completamente aisladas

La transición de las tradicionales barras colectoras desnudas a diseños tubulares completamente aislados se está acelerando en toda la industria energética mundial. Los equipos de ingeniería y los profesionales de adquisiciones reconocen cada vez más las ventajas del costo total de propiedad que se extienden mucho más allá de la instalación inicial.

Ventajas del costo total de propiedad

• Costos de instalación reducidos debido a los requisitos mínimos de espacio libre y al enrutamiento flexible a través de la infraestructura de cable existente
• Menor gasto de mantenimiento durante décadas de funcionamiento sin necesidad de limpieza periódica o restauración del aislamiento
• Pérdidas minimizadas por tiempo de inactividad gracias a una reducción de hasta un 60 % en las interrupciones no planificadas en comparación con los sistemas de barras colectoras desnudas
• Cumplimiento de seguridad mejorado Reducir la exposición a la responsabilidad y los costos de seguro asociados con los incidentes de arco eléctrico.
• Ganancias de eficiencia espacial permitiendo una mayor densidad de potencia en las instalaciones existentes sin expansión estructural

Cumplimiento y certificación de estándares globales

Las barras colectoras tubulares completamente aisladas están diseñadas y probadas para cumplir con estrictos estándares internacionales, incluidos IEC 62271, IEEE C37.20 y códigos eléctricos nacionales relevantes. Los informes de pruebas de tipo que cubren el rendimiento eléctrico, mecánico y térmico proporcionan la documentación necesaria para las aprobaciones de servicios públicos y la suscripción de seguros. Para proyectos que requieren especificaciones personalizadas, los equipos de ingeniería pueden desarrollar soluciones personalizadas con envolventes de rendimiento verificadas para niveles de voltaje desde 0,4 kV a 35 kV y calificaciones actuales de 1.000 A a 12.000 A .

Cadena de suministro y soporte técnico

La selección de un socio de fabricación con capacidades internas integrales garantiza una calidad constante del material, procesos de producción controlados y soporte técnico receptivo. Desde la consulta inicial sobre el diseño del sistema hasta la supervisión de la instalación y la puesta en servicio, el soporte integral del proyecto minimiza el riesgo de implementación y acelera el tiempo de activación. Los fabricantes experimentados mantienen carteras completas de pruebas de tipo y pueden proporcionar instalaciones de referencia en parques eólicos, subestaciones, plantas industriales y sistemas de tránsito en todo el mundo.

Mejores prácticas de especificación y adquisición

Maximizar los beneficios de barra colectora tubular completamente aislada La tecnología requiere atención a los detalles de las especificaciones y la calificación del proveedor durante el proceso de adquisición.

1. Verificar que los posibles proveedores proporcionen informes completos de pruebas de tipo que cubran pruebas de resistencia a la tensión de impulso, descargas parciales, ciclos térmicos y pruebas de carga mecánica de acuerdo con las normas IEC o IEEE.
2. Solicite documentación de trazabilidad de materiales para aleaciones de conductores y compuestos aislantes para garantizar la coherencia y la previsibilidad del rendimiento a largo plazo.
3. Confirmar que el sistema de gestión de calidad del proveedor esté certificado según ISO 9001 y que los procesos de producción estén sujetos a auditorías periódicas de terceros.
4. Evalúe el historial del proveedor en aplicaciones que coincidan con el nivel de voltaje, la clasificación actual y las condiciones ambientales de su proyecto.
5. Evalúe la disponibilidad de soporte de ingeniería para la optimización del diseño del sistema, el modelado térmico y la guía de instalación específica para las limitaciones de sus instalaciones.
6. Revise los términos de la garantía y las capacidades del servicio posventa, incluida la disponibilidad de repuestos y los plazos de respuesta técnica
