¿Qué hace que los postaisladores sean la columna vertebral de la infraestructura moderna de alto voltaje?

un aislador posterior es un componente aislante rígido utilizado en subestaciones, líneas de transmisión y aparamenta para soportar conductores activos y proporcionar aislamiento eléctrico. A pesar de la continua aparición de nuevas tecnologías de aislamiento, los aisladores de poste siguen siendo la solución preferida para garantizar el funcionamiento seguro y estable de la red en sistemas de energía hasta 550kV , gracias a su contrastada resistencia mecánica y rendimiento eléctrico. Su resistencia de aislamiento normalmente se mantiene por encima 1,0×10¹³Ω , con una vida útil que alcanza 20 a 40 años , lo que las convierte en una de las inversiones a largo plazo más rentables en infraestructura eléctrica.

Campos de aplicación principales y cobertura de voltaje

La aplicación de aisladores de poste abarca múltiples etapas críticas de los sistemas eléctricos, desde la distribución de media tensión hasta la transmisión de tensión ultraalta.

Subestaciones y Aparamenta

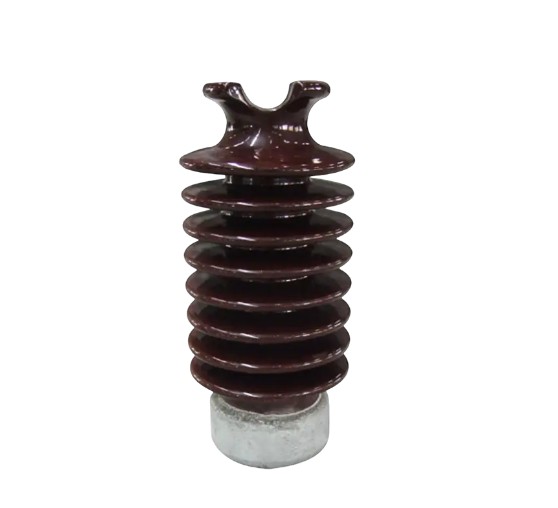

En las subestaciones, los aisladores de poste se utilizan principalmente para soportar barras colectoras, seccionadores e interruptores automáticos. Los modelos estándar ofrecen capacidades de carga de flexión que van desde 2kN a 20kN , satisfaciendo los requisitos de la línea saliente de transformadores con diferentes capacidades. Para Subestaciones de ultra alta tensión de 550 kV , los aisladores de poste de porcelana siguen siendo la opción principal debido a su excelente resistencia a la intemperie y estabilidad mecánica.

Centrales eléctricas de energías renovables

Con el rápido crecimiento de la capacidad instalada eólica y fotovoltaica, la demanda de postaisladores en estaciones elevadoras de energía renovable ha aumentado significativamente. Estas estaciones suelen estar ubicadas en regiones costeras, desérticas o de gran altitud, lo que impone mayores exigencias a la resistencia a la contaminación y a las diferencias de temperatura de los aisladores. Los aisladores de poste de material compuesto demuestran una mayor adaptabilidad en tales escenarios.

Sistemas de distribución de energía industrial

En los gabinetes de distribución y aparamenta de empresas industriales pesadas, como las industrias metalúrgica y química, los aisladores de poste se utilizan para fijar y aislar conductores portadores de corriente. El polvo, la niebla salina y la corrosión química en entornos industriales plantean amenazas continuas a las superficies de los aisladores, por lo que la tasa de penetración de los productos anticontaminación de descargas disruptivas aumenta año tras año.

Recomendaciones de selección y comparación de tecnologías de materiales

El mercado actual de aisladores de poste está dominado por dos rutas técnicas principales: porcelana y polímero compuesto, cada una con distintos enfoques de rendimiento adecuados para diferentes entornos operativos.

Desde una perspectiva de selección, Escenarios de voltaje ultra alto de 550 kV todavía están dominados por los aisladores de porcelana; mientras en 220 kV y menos En proyectos ubicados en entornos costeros, con contaminación industrial o con alta humedad, la participación de mercado de los aisladores de polímeros compuestos se está expandiendo rápidamente. Para estaciones que requieren mantenimiento frecuente o están ubicadas en áreas inaccesibles, la ventaja liviana de los materiales compuestos puede reducir significativamente los costos de operación y mantenimiento.

Indicadores clave de rendimiento y verificación de confiabilidad a largo plazo

La confiabilidad de aislador posteriors está directamente relacionado con el funcionamiento seguro de la red eléctrica, y su rendimiento principal debe verificarse mediante pruebas de tipo rigurosas y datos operativos a largo plazo.

Rendimiento del aislamiento eléctrico

Los aisladores de poste de alta calidad deben mantener una resistencia de aislamiento estable por encima 1,0×10¹³Ω para garantizar que no se produzca un exceso de corriente de fuga ni una descarga eléctrica en la superficie a la tensión nominal. En condiciones húmedas y contaminadas, los materiales poliméricos compuestos, debido a su hidrofobicidad, muestran una reducción de voltaje de descarga significativamente menor que los materiales de porcelana, una característica particularmente crítica durante las temporadas de lluvias o en ambientes costeros con niebla salina.

Capacidad de carga mecánica

El rango de diseño de carga de flexión estándar para aisladores de poste suele ser 2kN a 20kN . La selección debe considerar de manera integral los efectos combinados de la tensión del conductor, la carga del viento, la carga del hielo y la fuerza electrodinámica del cortocircuito. Para líneas de gran luz o con mucha superficie de hielo, se recomienda seleccionar productos reforzados con cargas de flexión superiores. 16kN y reservar márgenes de seguridad adecuados.

Mecanismos de vida útil y envejecimiento

En condiciones normales de funcionamiento, la vida útil de diseño de los aisladores de poste es 20 a 40 años . El envejecimiento de los aisladores de porcelana se manifiesta principalmente como deterioro de la resistencia mecánica y deterioro del vidriado; Los aisladores de polímero compuesto requieren atención a la formación de polvo, endurecimiento y fragilización de la varilla del núcleo del caucho de silicona. La medición periódica de la temperatura por infrarrojos, las pruebas ultrasónicas y la detección de hidrofobicidad son medios eficaces para prolongar su vida útil.

Evolución de la tecnología de la industria y tendencias futuras

La industria de postaisladores está evolucionando hacia un alto rendimiento, inteligencia y ecologización, con la integración de nuevos materiales y tecnologías de detección que remodelan las formas de los productos.

Optimización Continua de Materiales Compuestos

Las formulaciones de los recubrimientos de caucho de silicona vulcanizado a alta temperatura (HTV) y de caucho de silicona vulcanizado a temperatura ambiente (RTV) se mejoran continuamente. La aplicación de nuevos rellenos y agentes de acoplamiento ha mejorado la resistencia al seguimiento y a la erosión de los aisladores compuestos en más de 30% . Algunos fabricantes ya han lanzado aisladores de poste compuestos aplicables a 363 kV y superior , penetrando gradualmente en el campo de voltaje ultra alto.

Integración de tecnología de monitoreo inteligente

Los aisladores de poste inteligentes con galgas extensométricas, sensores de temperatura y sensores de corriente de fuga incorporados han entrado en la etapa de aplicación piloto. Estos dispositivos pueden monitorear la carga mecánica, la temperatura de la superficie y el estado de degradación del aislamiento en tiempo real, lo que permite la transición del mantenimiento periódico al mantenimiento basado en el estado. Las estimaciones de la industria sugieren que el uso de la tecnología de monitoreo inteligente puede reducir las interrupciones no planificadas causadas por fallas de aisladores por 40% a 60% .

Requisitos medioambientales y de reciclabilidad

Con el avance de los objetivos de neutralidad de carbono de la red global, el control del consumo de energía durante la producción de aisladores y el reciclaje al final de su vida útil están recibiendo cada vez más atención. Las materias primas para los aisladores de porcelana (bauxita con alto contenido de alúmina, cuarzo, etc.) están ampliamente disponibles y son reciclables; Los aisladores compuestos enfrentan desafíos técnicos en la separación y el reciclaje de resina de varilla central y caucho de silicona, siendo los métodos de pirólisis y degradación química los puntos críticos de investigación actuales.

Mejores prácticas de adquisiciones y operación y mantenimiento

Para las empresas de servicios públicos de energía y los contratistas de ingeniería, las decisiones científicas de adquisición y las estrategias de mantenimiento son clave para garantizar el funcionamiento confiable a largo plazo de aislador posteriors .

Lista de verificación de verificación de calificación de proveedores

• Si se encuentran disponibles informes completos de pruebas de tipo, incluidos datos de pruebas eléctricas, mecánicas y termomecánicas.
• Si existe un historial en aplicaciones de alto voltaje, particularmente registros operativos bajo niveles de voltaje objetivo y condiciones climáticas.
• Si la cadena de suministro de materias primas es estable y si los procesos de sinterización de porcelana o de vulcanización de polímeros están maduros y son controlables.
• Si el sistema de gestión de calidad ha pasado la norma ISO 9001 y las certificaciones específicas de la industria eléctrica.

Instalación in situ y mantenimiento de rutina

1. Antes de la instalación, inspeccione la apariencia del aislador en busca de grietas, defectos de vidriado o daños por desprendimiento y verifique que la distancia de fuga cumpla con los requisitos del grado de contaminación.
2. Utilice llaves dinamométricas al apretar los pernos para evitar la concentración de tensión en las piezas de porcelana o fallas en el sello en los extremos del aislador compuesto debido a un ajuste excesivo.
3. unfter commissioning, conduct outage cleaning and hydrophobicity testing every 1 to 3 years; shorten the cycle to annually in heavy pollution areas
4. Establezca registros de aisladores individuales, documentando los parámetros de fábrica, los datos de prueba y el historial de mantenimiento para respaldar la evaluación de la condición
