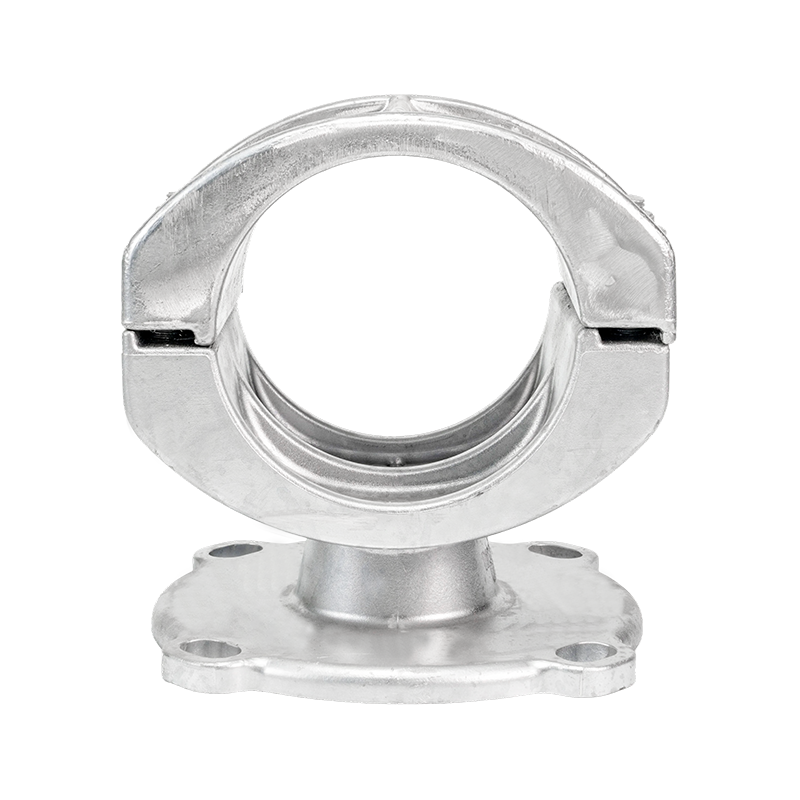

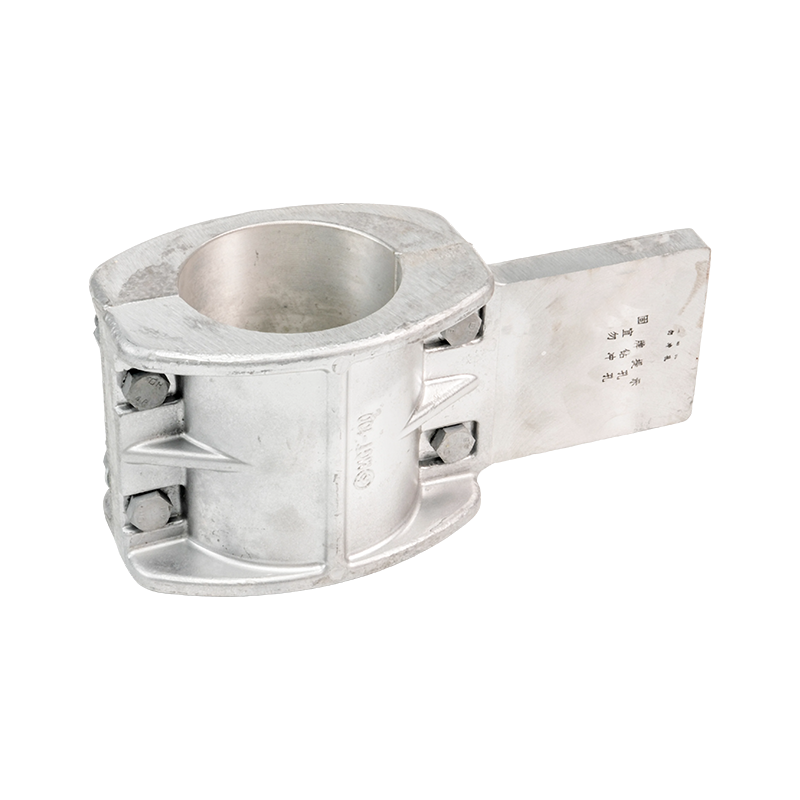

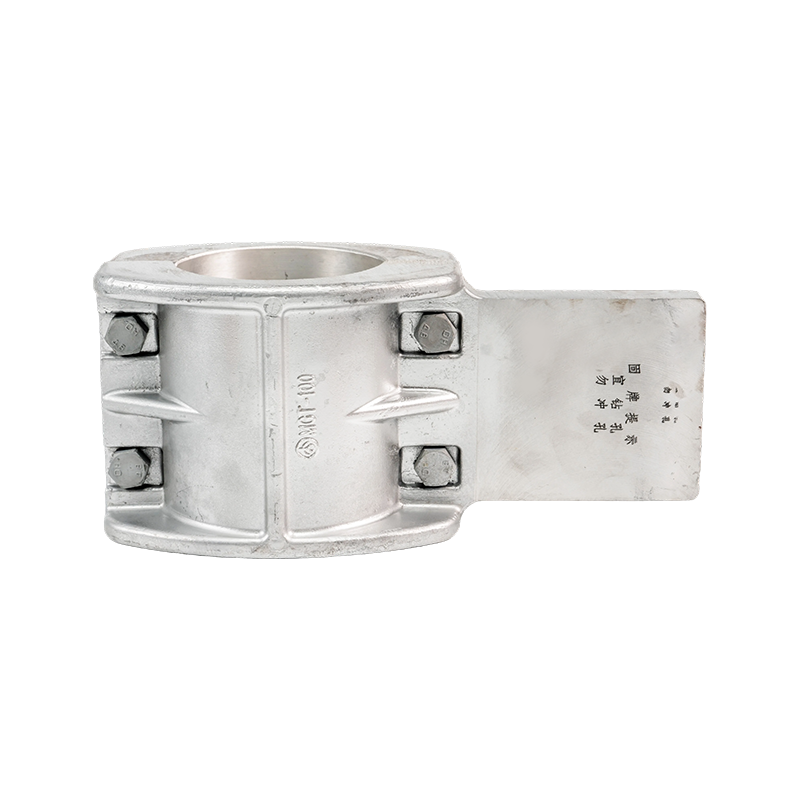

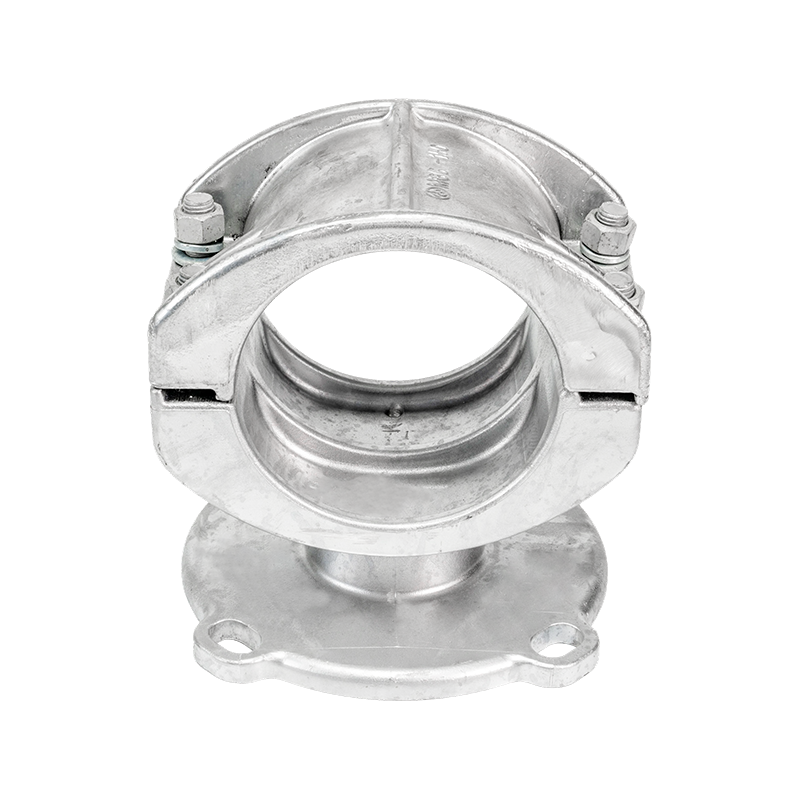

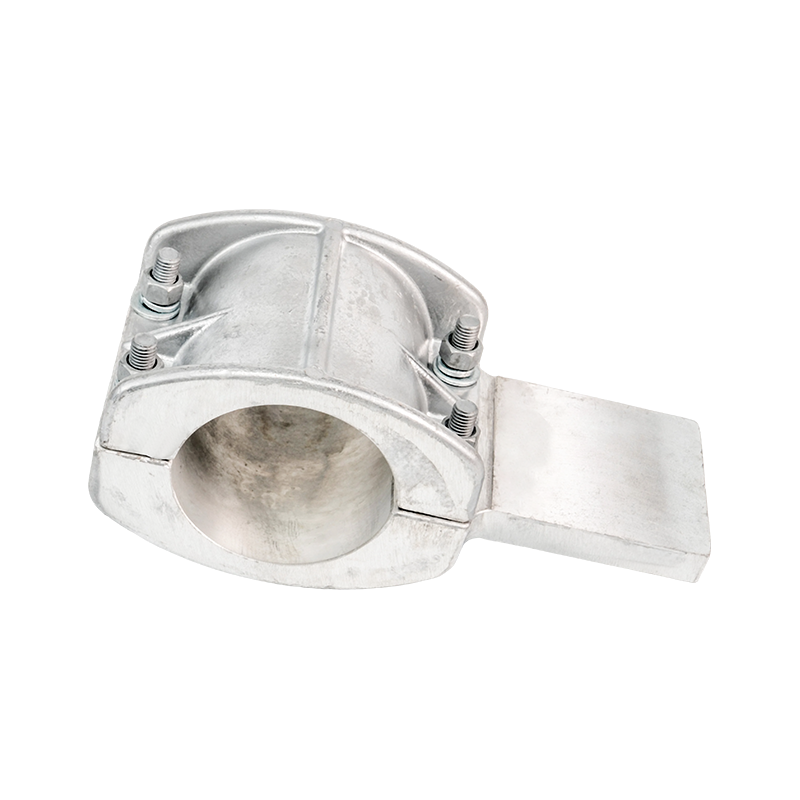

Soportes de barra colectora (tipo de soporte fijo)

WOPENG ofrece una gama de productos de hardware, que incluyen principalmente: hardware fijo tipo MGG, utilizado para asegurar barras colectoras tubulares, compatibles con diámetros exteriores de Φ50 mm a Φ180 mm, construidas con acero galvanizado por inmersión en caliente; Tapas de extremo tipo MGF, utilizadas para sellar los extremos de barras colectoras tubulares, incluidos los tipos estándar, de amortiguación y de bolas terminales, compatibles con diámetros internos/externos de Φ50/45 mm a Φ250/230 mm con tipos de amortiguación equipados con cables de amortiguación de la serie LGJ para mejorar la resistencia sísmica; Abrazaderas de tensión para hilos de acero, incluidos los tipos de diseño universal y forjado integral, utilizados para fijar la tensión de hilos de acero, compatibles con diámetros de Φ7,8 mm a Φ16,0 mm, con una resistencia de agarre que oscila entre 45 kN y 187 kN; y Hilos de aluminio con núcleo de acero de soporte, compatibles con la norma GB117983, con secciones transversales nominales que cubren 10/2 mm² a 240/30 mm².

Contáctenos +
ANTERIOR：Aislador columnar SIGUIENTE：Cuerda de Acero-Aluminio de Refuerzo
  • Detalles del producto
  • Características
  • Contáctenos

Ventajas técnicas

Hardware fijo tipo MGG: compatible con diámetros exteriores de barras colectoras tubulares que van desde Φ50 mm a Φ180 mm.  Disponible tanto en modelos estándar como reforzados. Construido a partir de componentes de acero galvanizado por inmersión en caliente, con parámetros dimensionales y datos de peso claramente definidos.

Tapas de extremo tipo MGF: compatibles con diámetros internos/externos de barras colectoras tubulares que van desde Φ50/45 mm a Φ250/230 mm. Disponibles en tipos estándar, de amortiguación y de bolas terminales. Tipo de amortiguación equipado con cables de amortiguación LGJ-240 a LGJ-630 para mejorar la resistencia sísmica y a las vibraciones.

Abrazaderas de tensión para hilos de acero: incluyen tipo forjado integral y tipo de diseño universal. Compatibles con diámetros de hilos de acero de Φ7,8 mm a Φ16,0 mm, con una resistencia de agarre que varía de 45 kN a 187 kN.  Fabricado a partir de componentes de acero galvanizado por inmersión en caliente, con dimensiones estandarizadas y parámetros de resistencia al agarre.

Hilos de aluminio con núcleo de acero de soporte (ACSR): la estructura cumple con el estándar GB1179-83. Las secciones transversales nominales cubren de 10/2 mm² a 240/30 mm². Proporcione parámetros estandarizados como sección transversal calculada, diámetro exterior, resistencia de CC, resistencia a la tracción calculada y peso calculado.




Características

Material y proceso: El hardware se fabrica utilizando acero galvanizado por inmersión en caliente, y el espesor del recubrimiento de zinc cumple estrictamente con el estándar de ≥85 μm. Mediante procesos de forjado a presión y tratamiento térmico, el material logra excelentes propiedades mecánicas y mantiene una buena tenacidad incluso a bajas temperaturas de -40℃. Los tratamientos de arenado superficial y pasivación mejoran aún más la resistencia a la corrosión, cumpliendo con los requisitos de uso a largo plazo en entornos corrosivos de nivel C4.

Rendimiento mecánico: La fuerza de agarre del hardware oscila entre 45 y 187 kN, diseñado con un factor de seguridad de 2,5. El análisis de elementos finitos optimiza la distribución de la tensión estructural y las pruebas de vida útil por fatiga cumplen con el requisito de 10^7 ciclos de vibración. Las frecuencias de resonancia se controlan fuera del rango operativo del sistema, lo que garantiza reservas de resistencia para soportar cargas de impacto repentinas.

Rendimiento eléctrico: El diseño del hardware considera plenamente los efectos del acoplamiento electrotérmico, optimizando la estructura para reducir las pérdidas por corrientes parásitas. Los cálculos de fuerza electromagnética en condiciones de cortocircuito cumplen con los requisitos de estabilidad del sistema, con valores de resistencia de contacto controlados por debajo de 50 μΩ. El diseño anticorona garantiza que no se produzcan fenómenos de descarga parcial en entornos de alto voltaje.

Adaptabilidad ambiental: el hardware pasa 3000 horas de pruebas de niebla salina y 2000 horas de pruebas de envejecimiento ultravioleta, manteniendo un rendimiento estable durante los ciclos de temperatura de -40℃ a 60℃. En condiciones de humedad y calor, la resistencia de aislamiento se mantiene por encima de 10^4 MΩ. Hay soluciones de recubrimiento anticorrosión mejoradas disponibles para regiones especiales.

Productos recomendados

Sobre nosotros
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Fundada en junio de 2018, Jiangsu Wopeng Power Technology Co., Ltd. es una Fabricante personalizado de soportes de barras colectoras para sistemas eléctricos y Fábrica de soportes de barras colectoras para sistemas eléctricos OEM, ha crecido rápidamente hasta convertirse en una empresa especializada de alta tecnología en el campo de los sistemas de barras colectoras de alta y baja tensión.
Reunimos un equipo profesional de expertos del sector, personal técnico y de ingeniería sénior, y especialistas en producción con experiencia que se han dedicado durante muchos años a la tecnología de equipos eléctricos.
Nuestros productos principales incluyen barras colectoras tubulares de cobre y aluminio, barras colectoras tubulares para energía eólica, barras colectoras intensivas (compactas) y sistemas de línea de contacto deslizante. Nos centramos en la I+D y la fabricación de barras colectoras tubulares totalmente aisladas y cerradas de 0,4 kV a 35 kV y sistemas de canalizaciones de baja tensión con resina fundida, proporcionando trayectorias de transmisión de energía fiables para centrales eléctricas, subestaciones, parques eólicos, transporte ferroviario e instalaciones industriales.
Certificado de Honor
  • Licencia comercial
  • Certificado de patente de modelo de utilidad
  • Certificado de patente de modelo de utilidad
  • Certificado de patente de modelo de utilidad
  • Certificado de patente de modelo de utilidad
  • Certificado de patente de modelo de utilidad
  • Certificado de patente de modelo de utilidad
  • Certificado de patente de modelo de utilidad
Noticias
Barra Colectora Tubular de Aleación de Aluminio Conocimiento del sector

1. ¿Por qué? Barras colectoras tubulares de aluminio Excel en sistemas de alto voltaje

En las modernas subestaciones y sistemas de transmisión de alta tensión, barras colectoras tubulares de aleación de aluminio son ampliamente reconocidos como una solución óptima para la transmisión de potencia. Su estructura hueca cilíndrica proporciona una combinación equilibrada de conductividad eléctrica, resistencia mecánica y rendimiento térmico. En comparación con los conductores sólidos convencionales, las barras colectoras tubulares mejoran significativamente la distribución de la corriente y reducen la tensión estructural.

Desde una perspectiva de ingeniería, estas barras colectoras son particularmente adecuadas para niveles de voltaje que van desde 35 kV a 220 kV y más allá. Su diseño se alinea con estándares internacionales como IEC e IEEE, lo que garantiza un funcionamiento estable bajo carga continua, condiciones de cortocircuito y factores ambientales variables, como fluctuaciones de temperatura y humedad.

2. Ventajas principales de las barras colectoras tubulares de aluminio

(1) Clasificación actual superior con efecto cutáneo reducido

A frecuencias de alto voltaje, la corriente alterna tiende a concentrarse cerca de la superficie de los conductores, un fenómeno conocido como efecto piel. La geometría tubular aumenta la superficie efectiva, permitiendo una distribución de corriente más uniforme y logrando 15–25 % más capacidad de corriente CA en comparación con conductores sólidos. Esto mejora directamente la eficiencia de la transmisión y reduce la pérdida de energía en largas distancias.

(2) Estructura liviana y eficiencia estructural

El aluminio tiene una densidad de aproximadamente 2,70 g/cm³ , lo que lo hace significativamente más ligero que el cobre. Combinado con la estructura hueca, el peso total del sistema se puede reducir en 40-50% , lo que reduce la carga sobre los aisladores de soporte y las estructuras de acero. Esta ventaja es especialmente importante en grandes subestaciones exteriores e instalaciones elevadas.

(3) Fuerte resistencia a la corrosión

El aluminio forma naturalmente una densa capa de óxido que protege la superficie de la degradación ambiental. Con anodizado o revestimiento protector, las barras colectoras tubulares pueden mantener un rendimiento estable para décadas en ambientes al aire libre , incluidas las regiones costeras, industriales y de alta humedad. Esto reduce los requisitos de mantenimiento y mejora la confiabilidad a largo plazo.

(4) Alta resistencia mecánica y tolerancia a fallas

Durante los eventos de cortocircuito, las barras colectoras están sujetas a fuertes fuerzas electromagnéticas. La sección transversal circular proporciona un mayor momento de inercia en comparación con las barras planas, lo que permite que la estructura resista estrés mecánico extremo sin deformación. Esto garantiza la estabilidad y seguridad del sistema durante condiciones de falla.

Comparación: barra colectora tubular de aluminio versus barra colectora de cobre
Parámetro Tubulares de Aluminio Cobre Sólido
Peso inferior superior
Rendimiento del efecto de la piel Optimizado Menos eficiente
Resistencia mecánica Alto moderado
Resistencia a la corrosión Excelente moderado

3. Datos prácticos: clasificación actual versus diámetro

Al diseñar sistemas de subestaciones, los ingenieros suelen seleccionar las dimensiones de las barras colectoras en función de la demanda actual, la temperatura ambiente y las condiciones de instalación. Los diámetros más grandes proporcionan una mayor superficie, mejorando tanto la capacidad actual como la disipación de calor.

  • 80 mm de diámetro exterior – adecuado para aplicaciones de carga media
  • 100 mm de diámetro exterior – comúnmente utilizado en subestaciones estándar
  • 130 mm de diámetro exterior – diseñado para transmisión de alta corriente
  • 160 mm de diámetro exterior – utilizado en instalaciones eléctricas a gran escala

Estas configuraciones generalmente se validan mediante cálculos térmicos y cumplen con las pautas de diseño internacionales para garantizar un funcionamiento estable a largo plazo.

4. Preguntas frecuentes (FAQ)

P1: ¿Qué niveles de voltaje se admiten?

Se utilizan comúnmente en sistemas de aplicaciones de voltaje medio hasta voltaje ultra alto , dependiendo del aislamiento y del diseño de la instalación.

P2: ¿Cómo se garantiza la calidad?

Los fabricantes suelen realizar pruebas de materiales, verificación de conductividad e inspecciones estructurales para garantizar la coherencia y el cumplimiento de las normas.

P3: ¿Se puede conectar el aluminio a sistemas de cobre?

Sí, se utilizan conectores adecuados, como interfaces bimetálicas, para garantizar un contacto eléctrico estable y evitar la corrosión.

P4: ¿Cuál es la vida útil esperada?

Con una instalación correcta y protección ambiental, los sistemas pueden funcionar de manera confiable durante varias décadas .

P5: ¿Cómo elegir el tamaño correcto?

La selección depende de la carga actual, el entorno de instalación y los estándares de diseño del sistema. Normalmente se utilizan cálculos de ingeniería o herramientas de simulación.

Las barras colectoras tubulares de aluminio continúan desempeñando un papel fundamental en los sistemas de energía modernos, brindando Transmisión eficiente, confiabilidad estructural y estabilidad operativa a largo plazo. en una amplia gama de aplicaciones.
