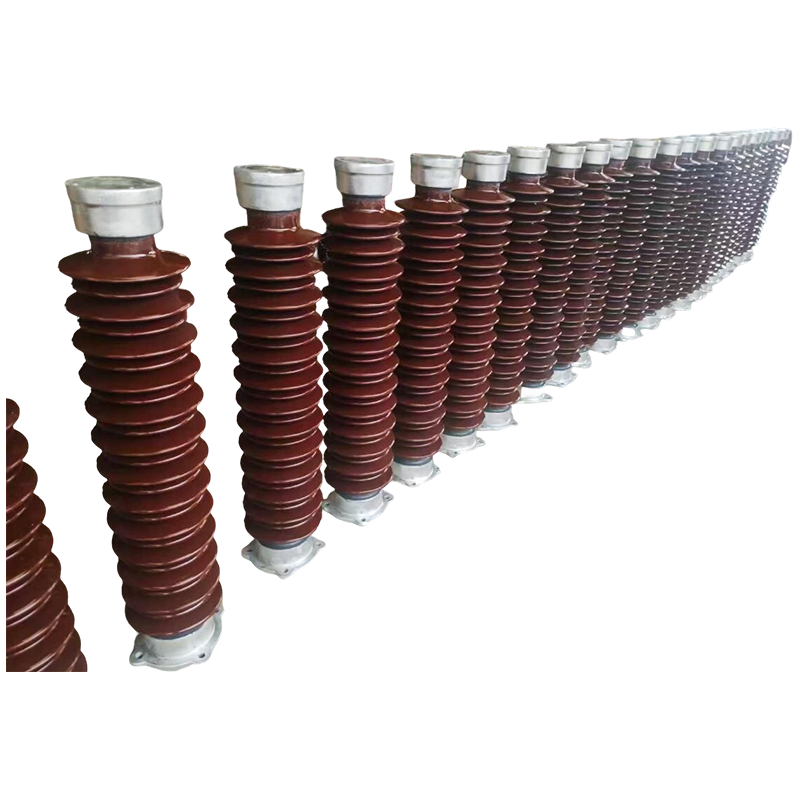

Aislador columnar

En un sistema de barra colectora tubular aislada, el uso de aisladores de poste se puede eliminar o reemplazar mediante optimización estructural. La barra colectora tubular aislada se fija directamente a estructuras de acero o soportes de hormigón, proporcionando una fuerte resistencia a las vibraciones. Su tensión admisible es cuatro veces mayor que la de las barras colectoras rectangulares. Bajo una corriente de cortocircuito de 50 kA, una barra colectora tubular de Φ100×6 mm puede alcanzar una longitud suspendida de hasta 9 metros, o 13 metros cuando está sostenida por soportes de barra colectora. Se puede conectar directamente a salas de alto voltaje, reactores limitadores de corriente interiores o armarios de distribución de 10 kV, reduciendo así el número correspondiente de aisladores de poste, accesorios de barra colectora y cimientos estructurales. La barra colectora se instala de manera expuesta utilizando soportes de soporte dedicados, con una separación entre soportes de ≥275 mm. Se deben instalar soportes fijos para tramos que oscilen entre 6 y 13 metros. El diseño del postaislante cumple con los requisitos de condiciones sísmicas, soportando una aceleración horizontal de 0,20 g, una aceleración vertical de 0,15 g, una frecuencia de vibración de 20 Hz y tolerancia a tres ciclos de ondas sinusoidales, con un factor de seguridad superior a 1,67. Esto garantiza un funcionamiento normal en condiciones sísmicas y de cortocircuito simultáneas y es adecuado para altitudes de hasta 4.000 metros.

Contáctenos +
ANTERIOR：Barras Colectoras Tubulares de Aleación de Magnesio-Aluminio de Ultra Alta Tensión SIGUIENTE：Soportes de barra colectora (tipo de soporte fijo)
  • Detalles del producto
  • Características
  • Contáctenos

Ventajas técnicas

Estructura simplificada y fácil instalación: La barra colectora tubular aislada se fija directamente a estructuras de acero o soportes de hormigón, eliminando la necesidad de casquillos de pared y aisladores de postes. Adopta un método de instalación expuesto, soportado por soportes de barra colectora tubulares dedicados con un espaciado de ≥275 mm. Los soportes fijos se instalan cuando el tramo oscila entre 6 m y 13 m.


Alta resistencia mecánica y gran capacidad de soporte: la tensión permitida de la barra colectora tubular aislada es cuatro veces mayor que la de las barras colectoras rectangulares, lo que le permite soportar importantes corrientes de cortocircuito. Bajo una corriente de cortocircuito de 50 kA, una barra colectora tubular Φ100×6 mm alcanza una longitud suspendida de hasta 9 metros y, con el soporte de la barra colectora, la longitud puede alcanzar los 13 metros. La barra colectora se puede conectar directamente a cámaras de alto voltaje, reactores limitadores de corriente interiores o gabinetes de distribución de 10 kV, lo que reduce la necesidad de aisladores de poste correspondientes, accesorios de barra colectora y cimientos estructurales.


Fuerte rendimiento sísmico: el diseño del producto considera condiciones sísmicas, soportando una aceleración horizontal de 0,20 g, una aceleración vertical de 0,15 g, una frecuencia de vibración de 20 Hz y tolerancia a tres ciclos de ondas sinusoidales. El factor de seguridad supera 1,67, lo que garantiza un funcionamiento normal en condiciones sísmicas y de cortocircuito simultáneas.


Excelente adaptabilidad ambiental: Adecuado para altitudes ≤4000 metros y entornos con clase de gravedad de contaminación V (contaminación intensa), la relación de distancia de fuga de diseño es de 31 mm/kV. Después de instalar extensores de fluencia en terminales exteriores, la distancia total de fluencia no es inferior a 680 mm.




Características

Valor de la simplificación estructural
En los sistemas de barras colectoras tradicionales, los aisladores de poste cumplen la doble función de soporte mecánico y aislamiento eléctrico. Mediante diseños innovadores que fijan directamente barras colectoras tubulares sobre soportes estructurales de acero, no sólo se reduce el número de aisladores utilizados, sino que se simplifica fundamentalmente la estructura del sistema. Esto reduce la complejidad de la instalación y los posibles puntos de falla, lo que refleja la tendencia tecnológica de evolucionar desde componentes discretos hacia sistemas integrados.


Requisitos de adaptabilidad ambiental
Los aisladores de poste deben cumplir con los requisitos de operación estable a largo plazo en entornos hostiles, particularmente en condiciones severas con niveles de contaminación de hasta Clase V, donde su desempeño anticontaminación se convierte en un indicador crítico. Al optimizar el diseño del cobertizo, utilizar materiales hidrófobos y controlar estrictamente la distancia de fuga, se garantiza un rendimiento de aislamiento confiable en entornos especiales, como áreas costeras y de contaminación industrial.


Análisis comparativo de instalación y mantenimiento
En comparación con los complejos procedimientos requeridos para instalar aisladores de postes tradicionales —como construcción de cimientos, alineación niveladora y fijación de múltiples puntos—, los sistemas de barras colectoras tubulares integrados adoptan métodos estandarizados de instalación de soportes, acortando significativamente los períodos de construcción. En términos de mantenimiento, los aisladores tradicionales requieren limpieza regular de la contaminación, detección de grietas y pruebas eléctricas, mientras que el diseño completamente cerrado de las barras colectoras tubulares reduce sustancialmente la frecuencia y los costos de mantenimiento.


Características técnicas del material y del proceso
Los aisladores de postes modernos se fabrican principalmente con porcelana eléctrica de alta resistencia, vidrio templado o materiales compuestos. Entre estos, los aisladores compuestos ofrecen ventajas como excelente hidrofobicidad, alta resistencia al estallido y peso ligero.

Productos recomendados

Sobre nosotros
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Fundada en junio de 2018, Jiangsu Wopeng Power Technology Co., Ltd. es una Fabricante personalizado de aisladores de poste y Fábrica de aisladores de poste para sistemas eléctricos OEM, ha crecido rápidamente hasta convertirse en una empresa especializada de alta tecnología en el campo de los sistemas de barras colectoras de alta y baja tensión.
Reunimos un equipo profesional de expertos del sector, personal técnico y de ingeniería sénior, y especialistas en producción con experiencia que se han dedicado durante muchos años a la tecnología de equipos eléctricos.
Nuestros productos principales incluyen barras colectoras tubulares de cobre y aluminio, barras colectoras tubulares para energía eólica, barras colectoras intensivas (compactas) y sistemas de línea de contacto deslizante. Nos centramos en la I+D y la fabricación de barras colectoras tubulares totalmente aisladas y cerradas de 0,4 kV a 35 kV y sistemas de canalizaciones de baja tensión con resina fundida, proporcionando trayectorias de transmisión de energía fiables para centrales eléctricas, subestaciones, parques eólicos, transporte ferroviario e instalaciones industriales.
Certificado de Honor
  • Licencia comercial
  • Certificado de patente de modelo de utilidad
  • Certificado de patente de modelo de utilidad
  • Certificado de patente de modelo de utilidad
  • Certificado de patente de modelo de utilidad
  • Certificado de patente de modelo de utilidad
  • Certificado de patente de modelo de utilidad
  • Certificado de patente de modelo de utilidad
Noticias
Barra Colectora Tubular de Aleación de Aluminio Conocimiento del sector

1. ¿Por qué? Barras colectoras tubulares de aluminio Excel en sistemas de alto voltaje

En las modernas subestaciones y sistemas de transmisión de alta tensión, barras colectoras tubulares de aleación de aluminio son ampliamente reconocidos como una solución óptima para la transmisión de potencia. Su estructura hueca cilíndrica proporciona una combinación equilibrada de conductividad eléctrica, resistencia mecánica y rendimiento térmico. En comparación con los conductores sólidos convencionales, las barras colectoras tubulares mejoran significativamente la distribución de la corriente y reducen la tensión estructural.

Desde una perspectiva de ingeniería, estas barras colectoras son particularmente adecuadas para niveles de voltaje que van desde 35 kV a 220 kV y más allá. Su diseño se alinea con estándares internacionales como IEC e IEEE, lo que garantiza un funcionamiento estable bajo carga continua, condiciones de cortocircuito y factores ambientales variables, como fluctuaciones de temperatura y humedad.

2. Ventajas principales de las barras colectoras tubulares de aluminio

(1) Clasificación actual superior con efecto cutáneo reducido

A frecuencias de alto voltaje, la corriente alterna tiende a concentrarse cerca de la superficie de los conductores, un fenómeno conocido como efecto piel. La geometría tubular aumenta la superficie efectiva, permitiendo una distribución de corriente más uniforme y logrando 15–25 % más capacidad de corriente CA en comparación con conductores sólidos. Esto mejora directamente la eficiencia de la transmisión y reduce la pérdida de energía en largas distancias.

(2) Estructura liviana y eficiencia estructural

El aluminio tiene una densidad de aproximadamente 2,70 g/cm³ , lo que lo hace significativamente más ligero que el cobre. Combinado con la estructura hueca, el peso total del sistema se puede reducir en 40-50% , lo que reduce la carga sobre los aisladores de soporte y las estructuras de acero. Esta ventaja es especialmente importante en grandes subestaciones exteriores e instalaciones elevadas.

(3) Fuerte resistencia a la corrosión

El aluminio forma naturalmente una densa capa de óxido que protege la superficie de la degradación ambiental. Con anodizado o revestimiento protector, las barras colectoras tubulares pueden mantener un rendimiento estable para décadas en ambientes al aire libre , incluidas las regiones costeras, industriales y de alta humedad. Esto reduce los requisitos de mantenimiento y mejora la confiabilidad a largo plazo.

(4) Alta resistencia mecánica y tolerancia a fallas

Durante los eventos de cortocircuito, las barras colectoras están sujetas a fuertes fuerzas electromagnéticas. La sección transversal circular proporciona un mayor momento de inercia en comparación con las barras planas, lo que permite que la estructura resista estrés mecánico extremo sin deformación. Esto garantiza la estabilidad y seguridad del sistema durante condiciones de falla.

Comparación: barra colectora tubular de aluminio versus barra colectora de cobre
Parámetro Tubulares de Aluminio Cobre Sólido
Peso inferior superior
Rendimiento del efecto de la piel Optimizado Menos eficiente
Resistencia mecánica Alto moderado
Resistencia a la corrosión Excelente moderado

3. Datos prácticos: clasificación actual versus diámetro

Al diseñar sistemas de subestaciones, los ingenieros suelen seleccionar las dimensiones de las barras colectoras en función de la demanda actual, la temperatura ambiente y las condiciones de instalación. Los diámetros más grandes proporcionan una mayor superficie, mejorando tanto la capacidad actual como la disipación de calor.

  • 80 mm de diámetro exterior – adecuado para aplicaciones de carga media
  • 100 mm de diámetro exterior – comúnmente utilizado en subestaciones estándar
  • 130 mm de diámetro exterior – diseñado para transmisión de alta corriente
  • 160 mm de diámetro exterior – utilizado en instalaciones eléctricas a gran escala

Estas configuraciones generalmente se validan mediante cálculos térmicos y cumplen con las pautas de diseño internacionales para garantizar un funcionamiento estable a largo plazo.

4. Preguntas frecuentes (FAQ)

P1: ¿Qué niveles de voltaje se admiten?

Se utilizan comúnmente en sistemas de aplicaciones de voltaje medio hasta voltaje ultra alto , dependiendo del aislamiento y del diseño de la instalación.

P2: ¿Cómo se garantiza la calidad?

Los fabricantes suelen realizar pruebas de materiales, verificación de conductividad e inspecciones estructurales para garantizar la coherencia y el cumplimiento de las normas.

P3: ¿Se puede conectar el aluminio a sistemas de cobre?

Sí, se utilizan conectores adecuados, como interfaces bimetálicas, para garantizar un contacto eléctrico estable y evitar la corrosión.

P4: ¿Cuál es la vida útil esperada?

Con una instalación correcta y protección ambiental, los sistemas pueden funcionar de manera confiable durante varias décadas .

P5: ¿Cómo elegir el tamaño correcto?

La selección depende de la carga actual, el entorno de instalación y los estándares de diseño del sistema. Normalmente se utilizan cálculos de ingeniería o herramientas de simulación.

Las barras colectoras tubulares de aluminio continúan desempeñando un papel fundamental en los sistemas de energía modernos, brindando Transmisión eficiente, confiabilidad estructural y estabilidad operativa a largo plazo. en una amplia gama de aplicaciones.
