Barra colectora tubular completamente aislada es un componente de transmisión de energía premium que encapsula conductores tubulares con resina epoxi o materiales aislantes reticulados, diseñado para sistemas de distribución de alta confiabilidad. Al eliminar la exposición de conductores activos, este producto ofrece seguridad eléctrica superior y adaptabilidad ambiental en subestaciones, instalaciones industriales y plantas de energía renovable. Jiangsu Wopeng Power Technology Co., Ltd. es un fabricante especializado en este campo, comprometido a brindar a los clientes globales soluciones de barras colectoras tubulares totalmente aisladas y de alta calidad que cumplan con los estándares IEC y GB.
Estructura central y tecnología de aislamiento

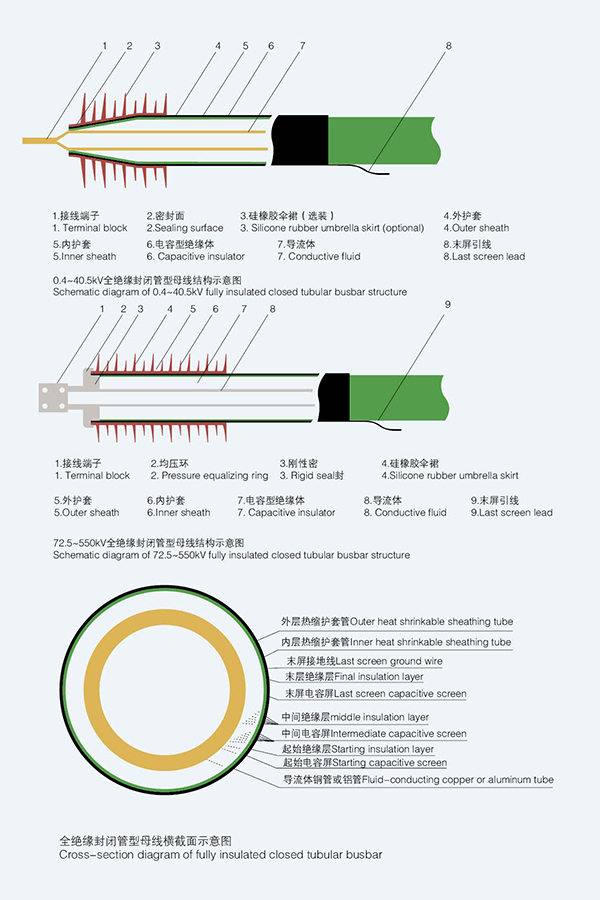

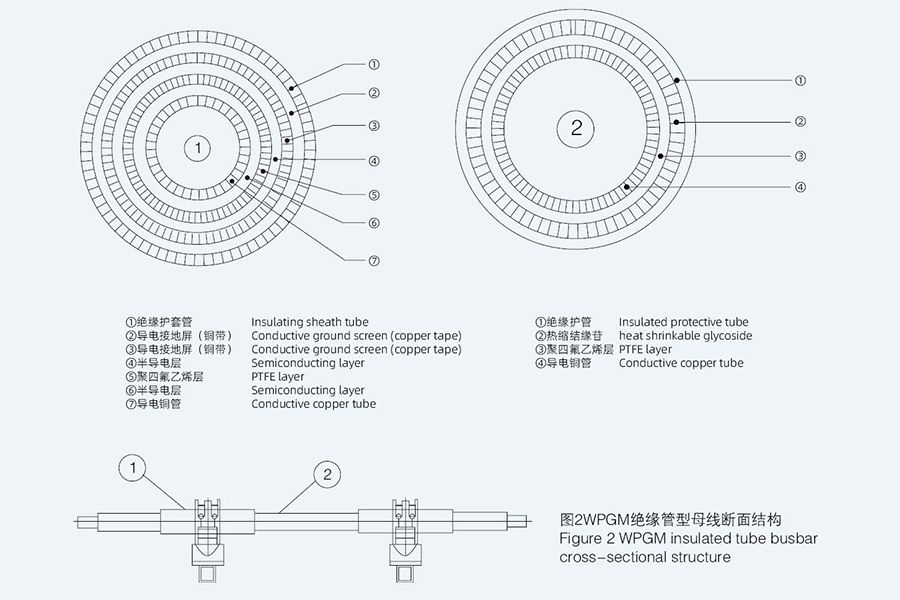

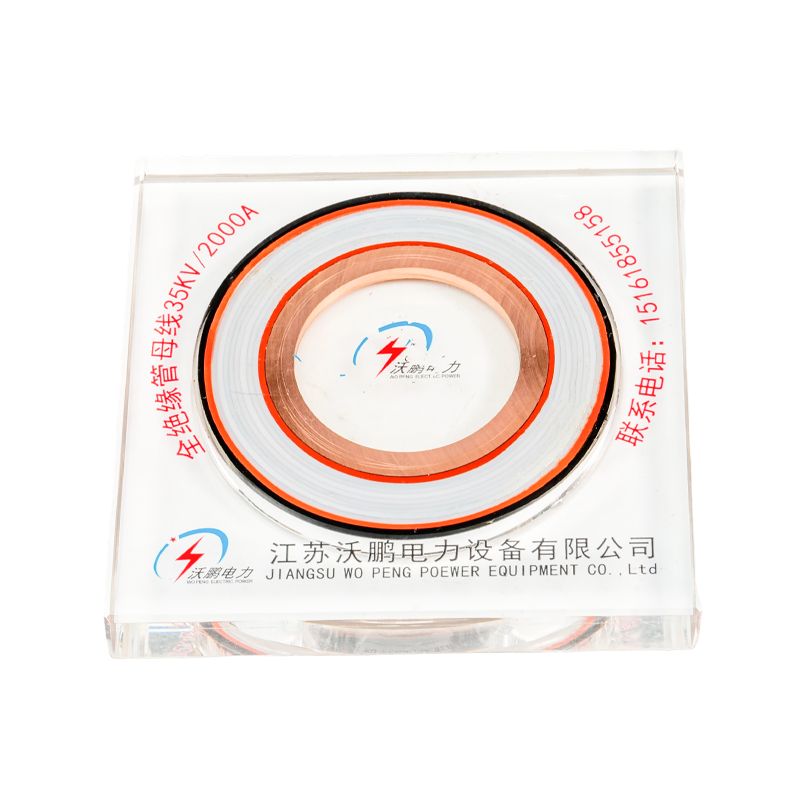

El núcleo de las barras colectoras tubulares totalmente aisladas reside en su sistema de aislamiento multicapa. Los conductores generalmente se fabrican con cobre de alta pureza o aleación de aluminio, con una capa aislante densa externa formada mediante un recubrimiento en lecho fluidizado de polvo epoxi o procesos de inmersión en líquido. La capa de aislamiento epoxi logra una rigidez dieléctrica superior a 30 kV/mm, lo que permite una encapsulación uniforme sobre geometrías complejas y elimina los riesgos de descargas parciales. En comparación con los tubos termorretráctiles convencionales, el recubrimiento epoxi mantiene un espesor constante en las secciones dobladas sin burbujas de aire ni espacios, lo que garantiza la estabilidad dieléctrica a largo plazo.
Jiangsu Wopeng Power Technology Co., Ltd. fabrica barras colectoras tubulares completamente aisladas utilizando un compuesto de resina epoxi fundida al vacío (mezcla de fundición B.I.M.), un material que presenta excelentes características eléctricas, alta resistencia mecánica y propiedades autoextinguibles resistentes a la humedad. El producto alcanza una clasificación de protección IP68, capaz de soportar la inmersión continua en agua y la entrada de polvo en entornos extremos al aire libre.
Comparación de rendimiento con barras colectoras desnudas tradicionales
En los sistemas de 35 kV, las barras colectoras desnudas tradicionales requieren espacios de seguridad de 150 a 300 mm, mientras que las barras colectoras tubulares completamente aisladas integran un aislamiento sólido para reducir drásticamente las distancias entre fases. Este diseño compacto reduce el volumen del tablero, reduce los costos de material y mejora la utilización del espacio. La siguiente tabla presenta comparaciones de parámetros clave entre los dos tipos de productos:
| Parámetro | Barra colectora tubular completamente aislada | Barra colectora desnuda tradicional |
| Método de aislamiento | Aislamiento sólido de resina epoxi. | Aislamiento de aire |
| Clasificación de protección | IP68 (hermético al polvo y al agua) | Sin sellar, expuesto al medio ambiente. |
| Espaciado de fases de 35 kV | Diseño minimizado | 150-300 mm |
| Resistencia a la contaminación | Estructura sellada, inmune a la niebla salina y a los productos químicos. | Superficie propensa a la contaminación, requiere limpieza regular |
| Ciclo de mantenimiento | Bajo mantenimiento, vida útil de décadas | Mantenimiento de alta frecuencia, dependiente del entorno. |
| Resistencia a la corriente de cortocircuito | Hasta 63kA/1s (verificado mediante pruebas) | Depende de la estructura de soporte y el espaciado. |
| Rango de temperatura de funcionamiento | -40°C a 50°C | Limitado por el rendimiento del aislador. |
La práctica de la ingeniería demuestra que en entornos altamente contaminantes, los sistemas que adoptan diseños completamente aislados pueden reducir las tasas de interrupciones no planificadas en aproximadamente un 60 %. Los productos de Jiangsu Wopeng Power Technology Co., Ltd. han pasado rigurosas pruebas de corriente de cortocircuito, manteniendo la integridad estructural en niveles de falla de 25 kA a 63 kA.
Escenarios de aplicación típicos

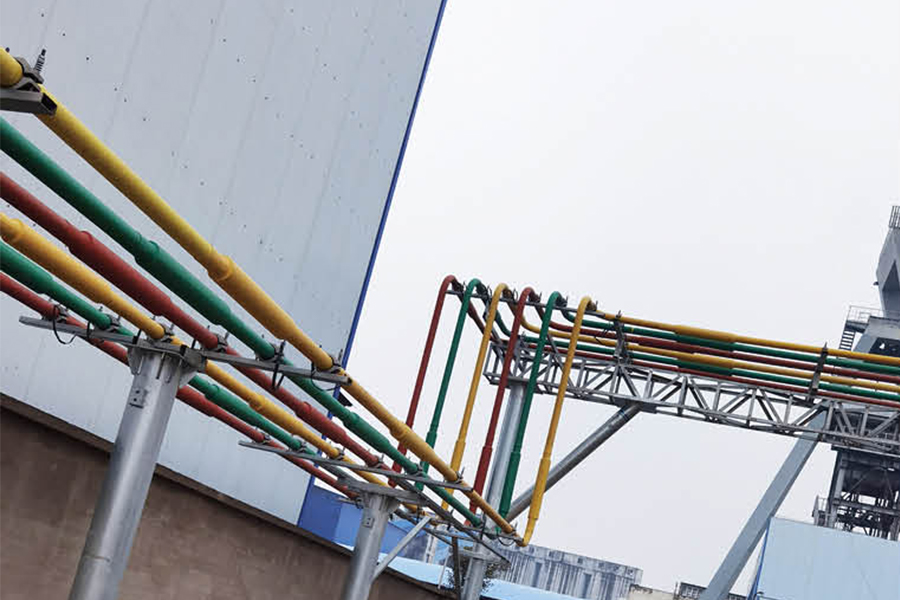

Aprovechando la alta confiabilidad y la adaptabilidad ambiental, las barras colectoras tubulares completamente aisladas se han implementado ampliamente en los siguientes sectores:
- Parques Eólicos: Transmisión de alta corriente dentro de las góndolas y secciones verticales de la torre, resistente a vibraciones y corrosión por niebla salina.
- Subestaciones Urbanas: Integración GIS subterránea o compacta, ahorrando superficie terrestre y reduciendo costes de ingeniería civil.
- Tránsito ferroviario: Sistemas de suministro de energía de tracción que cumplen con altos requisitos de resistencia mecánica y demandas frecuentes de sobretensiones de arranque y parada.
- Parques Petroquímicos y Químicos: Distribución de energía segura en zonas a prueba de explosiones y ambientes con gases corrosivos.
- Centros de datos: Conexiones internas del SAI y del cuadro de alta capacidad, reduciendo la impedancia y la caída de tensión.
Jiangsu Wopeng Power Technology Co., Ltd. ofrece soluciones personalizadas que van desde 630A a 6300A con opciones de conductores de cobre o aluminio, según los requisitos específicos del proyecto. Los productos admiten configuraciones trifásicas, tetrafásicas y con conductores de tierra de protección.
Métodos de instalación y conexión

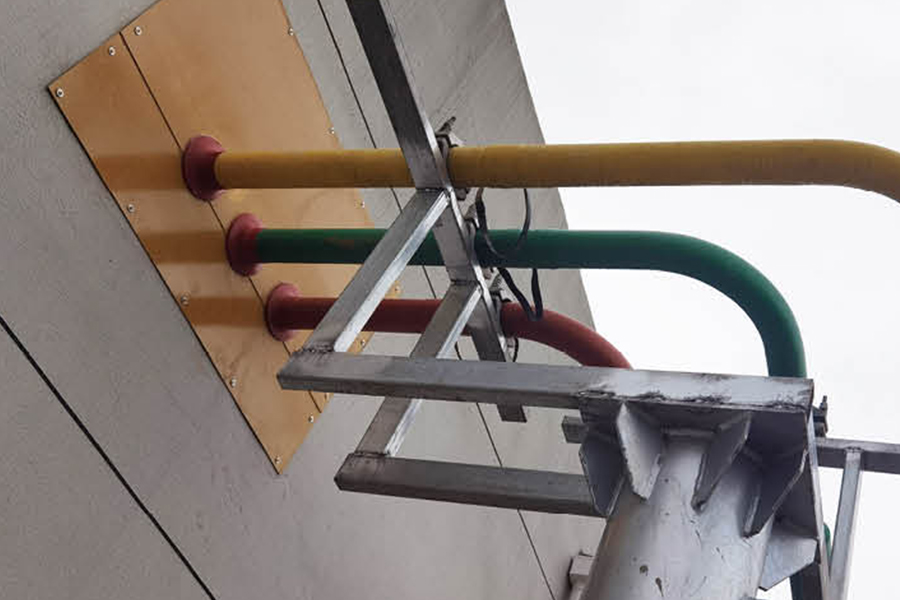

Las barras colectoras tubulares completamente aisladas utilizan estructuras de conexión modulares enchufables. Las secciones de barra colectora adyacentes logran una conexión tanto eléctrica como mecánica a través de enchufes conductores emparejados con bloques aislantes, con áreas de unión selladas de manera similar con resina epoxi para garantizar la continuidad general del aislamiento. Durante la instalación, los pernos de conexión central deben apretarse con una llave dinamométrica al par estándar de 83 Nm, agregando tapas de tuercas antiaflojamiento.
Jiangsu Wopeng Power Technology Co., Ltd. ofrece dos tipos de accesorios de montaje: soportes de suspensión horizontales y soportes de resorte verticales, con una separación recomendada entre soportes de 1,5 metros. Para tramos largos de canalizaciones eléctricas, se pueden configurar juntas de expansión para compensar la expansión y contracción térmica. Una vez completada la instalación, se requiere una prueba de resistencia de aislamiento, con valores superiores a 1 megaohmio entre todos los conductores y el gabinete.
Preguntas frecuentes
¿Las barras colectoras tubulares totalmente aisladas son adecuadas para entornos exteriores con lluvia intensa?
Sí. El producto alcanza una clasificación de protección IP68, capaz de soportar la inmersión continua en agua y la entrada de polvo intenso, lo que lo hace adecuado para subestaciones al aire libre, parques eólicos costeros y otros entornos extremos. La capa aislante de resina epoxi presenta protección UV y resistencia a la niebla salina, por lo que no requiere carcasas protectoras adicionales.
¿Qué ventajas en el transporte de corriente ofrecen las barras colectoras tubulares en comparación con los cables tradicionales?
Las barras colectoras tubulares optimizan la distribución de corriente a través del efecto piel, ofreciendo una ampacidad significativamente mayor que los cables convencionales de sección transversal equivalente. Por ejemplo, una barra colectora tubular de aleación de aluminio 6101B T7 con 120 mm de diámetro y 10 mm de espesor de pared puede transportar aproximadamente 4000 A de corriente continua, con una eficiencia de disipación de calor superior y un menor aumento de temperatura.
¿Se degradará la capa aislante de resina epoxi a altas temperaturas?
La resina epoxi presenta una clasificación de temperatura a largo plazo de 180 °C, muy por encima de las temperaturas de funcionamiento normales. En condiciones de funcionamiento estándar (temperatura del conductor que no supera los 80 °C), la capa aislante mantiene la estabilidad durante décadas. Jiangsu Wopeng Power Technology Co., Ltd. emplea procesos de fundición al vacío para eliminar los huecos internos, lo que ralentiza aún más el envejecimiento térmico.
¿Cómo se verifica el rendimiento del aislamiento después de la instalación?
Después de la instalación, utilice un megaóhmetro de 2500 V para medir la resistencia de aislamiento entre fases y a tierra, requiriendo valores no inferiores a 1 MΩ. Además, se pueden realizar pruebas de tensión soportada de frecuencia industrial, con sistemas de barras colectoras tubulares completamente aisladas capaces de soportar una tensión de CA de 42 kV sin averías, cumpliendo con los requisitos de la norma IEC 61439-6.
¿Cómo debo elegir entre conductores de aluminio y cobre?
Los conductores de cobre ofrecen una mayor conductividad (≥56 m/mm²), adecuados para aplicaciones de alta corriente y alta capacidad de cortocircuito. Los conductores de aluminio son livianos y rentables con una conductividad ≥34 m/mm², ideales para instalaciones aéreas de gran envergadura o proyectos sensibles al peso. Jiangsu Wopeng Power Technology Co., Ltd. proporciona ambos materiales con niquelado o estañado para protegerlos contra la corrosión.
¿Los productos cumplen con los estándares internacionales de exportación?
Los productos de barras colectoras tubulares completamente aisladas de Jiangsu Wopeng Power Technology Co., Ltd. están diseñados y fabricados de acuerdo con IEC 61439-6, IEC 60529 y otros estándares internacionales, cumpliendo con los requisitos de acceso al mercado de Europa, el Sudeste Asiático, Medio Oriente y África. Los productos han sido probados por organismos de certificación independientes, incluidos ASTA-UK y CPRI-India.
Guía de referencia de selección
La siguiente tabla presenta especificaciones típicas para barras colectoras tubulares completamente aisladas de Jiangsu Wopeng Power Technology Co., Ltd.:
| Corriente nominal (A) | Material conductor | Tamaño del conductor (mm) | Voltaje de aislamiento (V) | Corriente de cortocircuito (kA/1s) |
| 630-1250 | Aleación de aluminio | Personalizado por proyecto | 1000 | 50 |
| 1600-2500 | Aleación de aluminio / Copper | Personalizado por proyecto | 1000 | 100 |
| 3200-4000 | Aleación de aluminio / Copper | Personalizado por proyecto | 1000 | 100-120 |
| 5000-6300 | Cobre | Estructura dual paralela | 1000 | 125 |
La selección específica requiere un cálculo integral basado en la temperatura ambiente, el método de instalación, la capacidad de cortocircuito y los requisitos de caída de voltaje. El equipo técnico de Jiangsu Wopeng Power Technology Co., Ltd. brinda servicios de proceso completo, desde la consulta de diseño hasta el soporte posventa, garantizando que cada proyecto reciba la solución óptima de distribución de energía.
