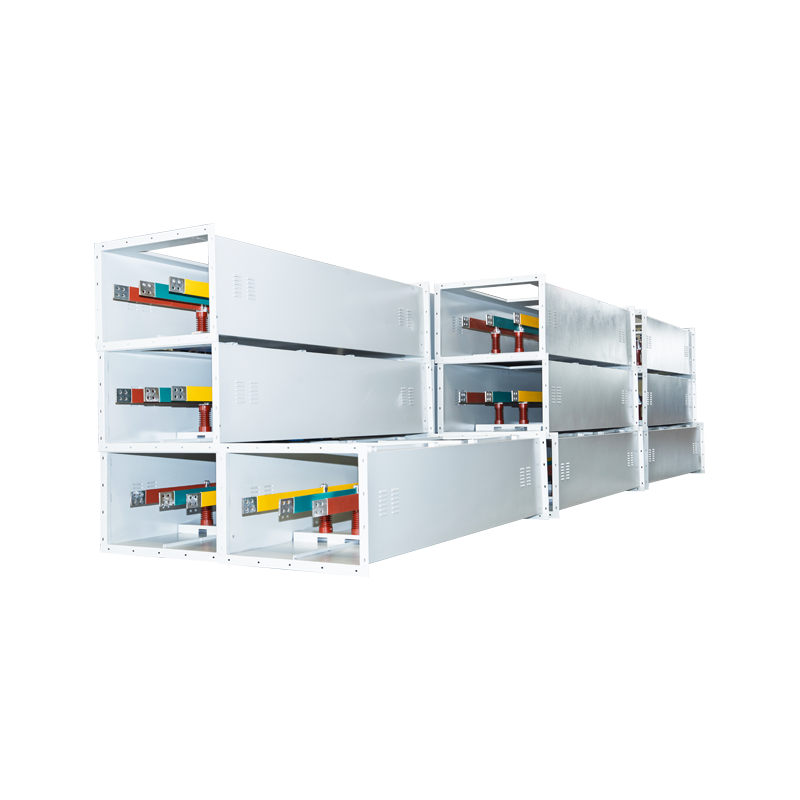

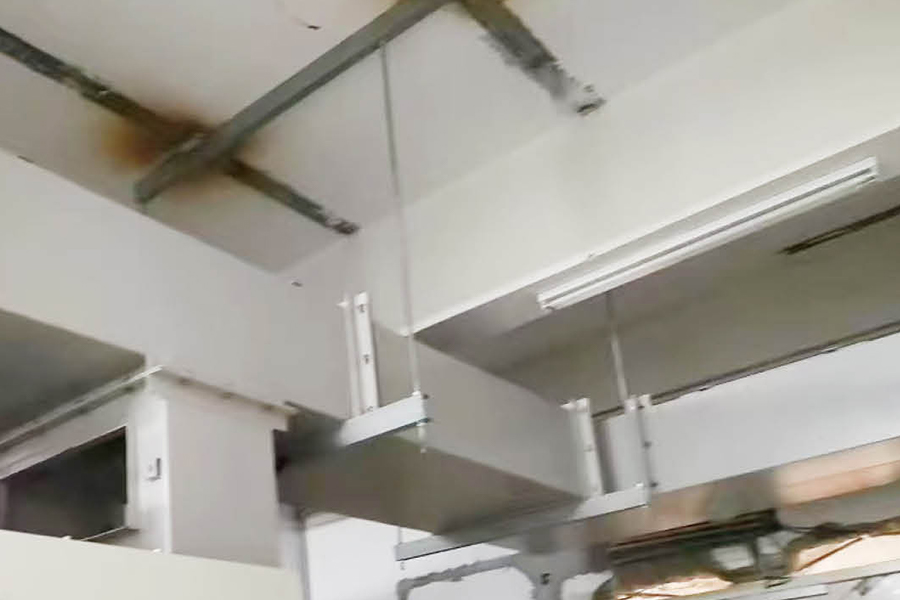

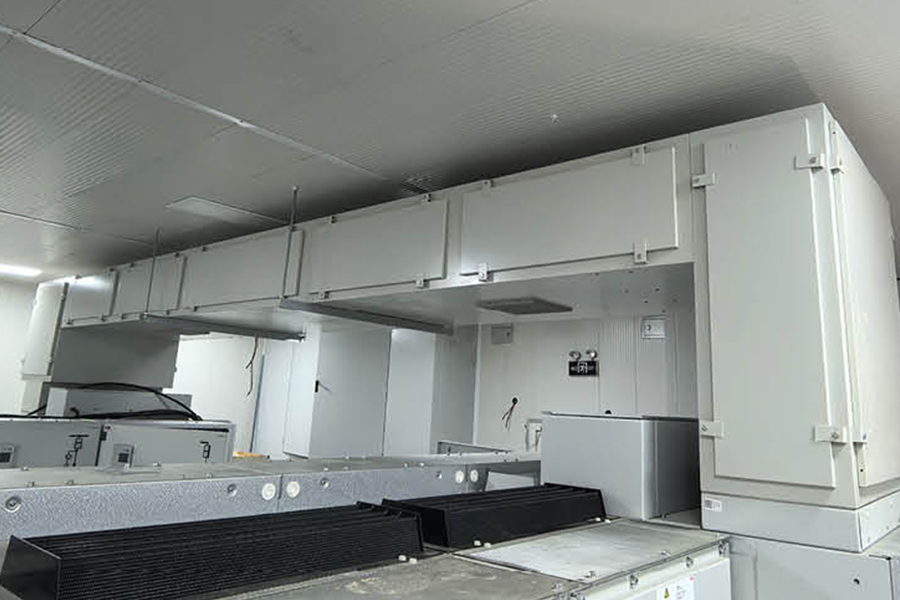

1. ¿Qué es una barra colectora de media y baja tensión?
A barra colectora de media y baja tensión Es un conductor metálico que se utiliza para distribuir energía eléctrica de manera eficiente dentro de los sistemas eléctricos. Normalmente se elabora a partir de cobre o aluminio , ofreciendo alta conductividad y resistencia mecánica. En ingeniería energética, baja tensión (BT) Los sistemas se refieren a tensiones de hasta 1.000 VCA , mientras media tensión (MT) Los sistemas van desde 1kV a 36kV .
Las barras colectoras sirven como puntos de distribución centralizados, conectando fuentes de energía entrantes, como transformadores o generadores, a múltiples circuitos salientes. En comparación con los sistemas de cables tradicionales, las barras colectoras proporcionan Menor impedancia, mayor confiabilidad y mantenimiento simplificado. , lo que los hace ampliamente utilizados en plantas industriales, edificios comerciales, subestaciones y sistemas de energía renovable.
2. Diferencias clave entre barras colectoras de media tensión y baja tensión
(1) Requisitos de voltaje y aislamiento
Las barras colectoras de bajo voltaje generalmente dependen de aislamiento de aire, fundas termorretráctiles o recintos moldeados con grados de protección desde IP20 a IP66. Por el contrario, las barras colectoras de media tensión requieren sistemas avanzados de aislamiento tales como fundición de resina epoxi o gabinetes aislados por gas para soportar altos esfuerzos eléctricos y voltajes de impulso de hasta 170kV .
(2) Capacidad actual y rendimiento térmico
Las barras colectoras de BT suelen funcionar dentro de 100A a 6300A y confiar en el enfriamiento natural del aire. Las barras colectoras de MT suelen manejar 630A a 5000A , pero requieren un diseño térmico mejorado para gestionar tanto la carga actual como la tensión del campo eléctrico, a menudo utilizando configuraciones tubulares o aisladas.
(3) Escenarios de aplicación

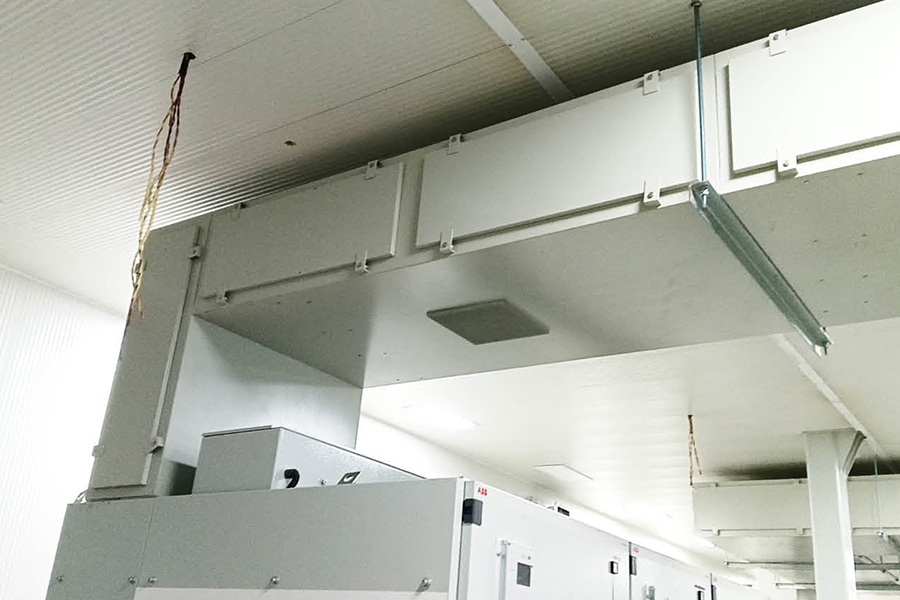

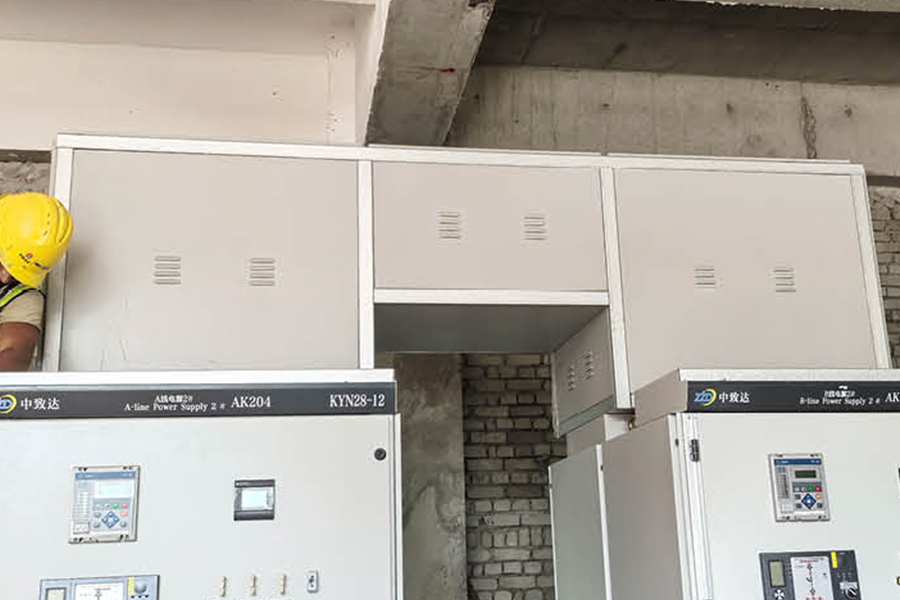

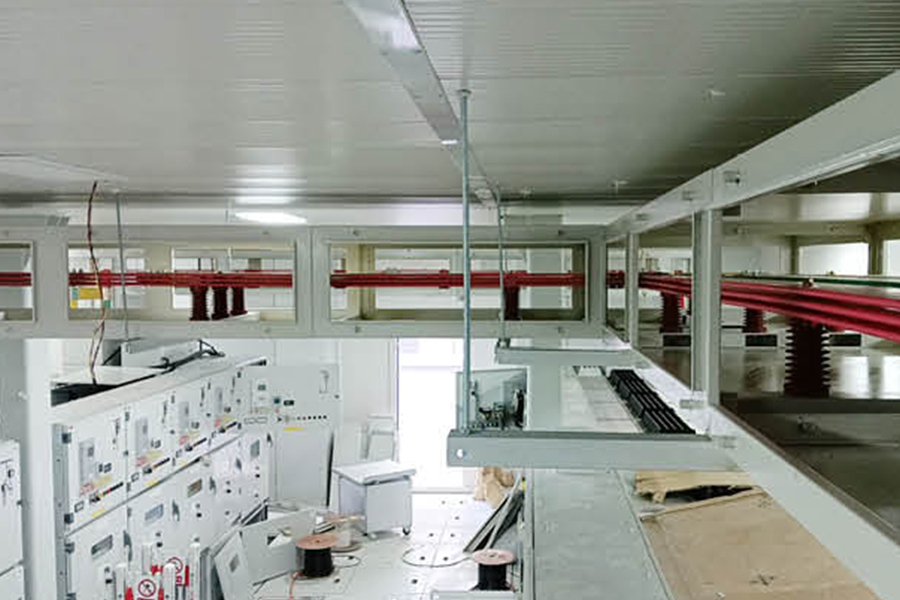

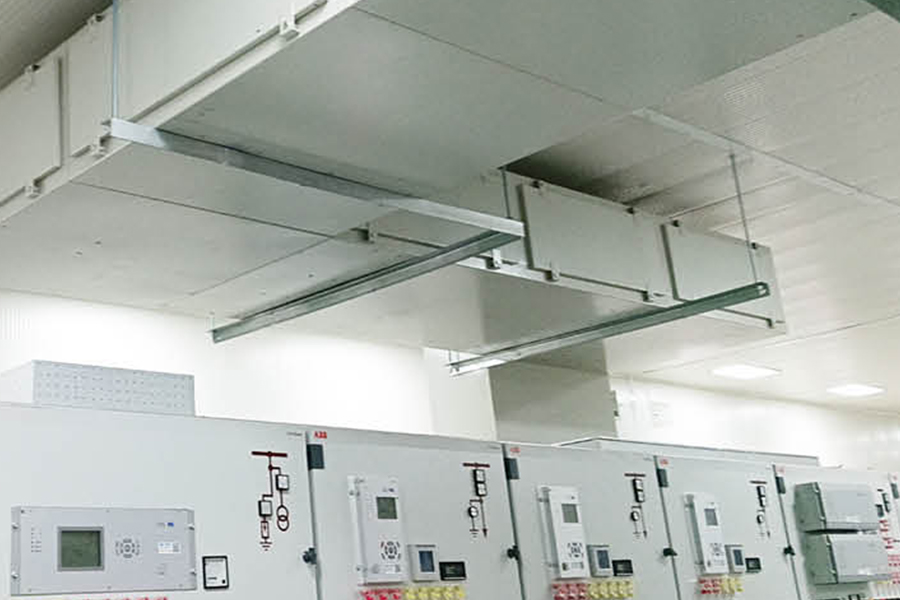

Los sistemas de BT se utilizan habitualmente en centros de datos, edificios comerciales e instalaciones de fabricación , mientras MV busbars are critical in subestaciones, parques eólicos, plantas de energía y sistemas industriales pesados , donde la estabilidad del sistema y la tolerancia a fallos son esenciales.
| Comparación: barra colectora de baja tensión frente a media tensión |
| Parámetro | Baja Tensión (BT) | Media Tensión (MT) |
| Rango de voltaje | ≤ 1kV | 1–36kV |
| Tipo de aislamiento | Aire / moldeado | Aislado con epoxi/gas |
| Rango actual | 100–6300A | 630–5000A |
| Aplicaciones | Edificios, fábricas | Subestaciones, sistemas de energía. |

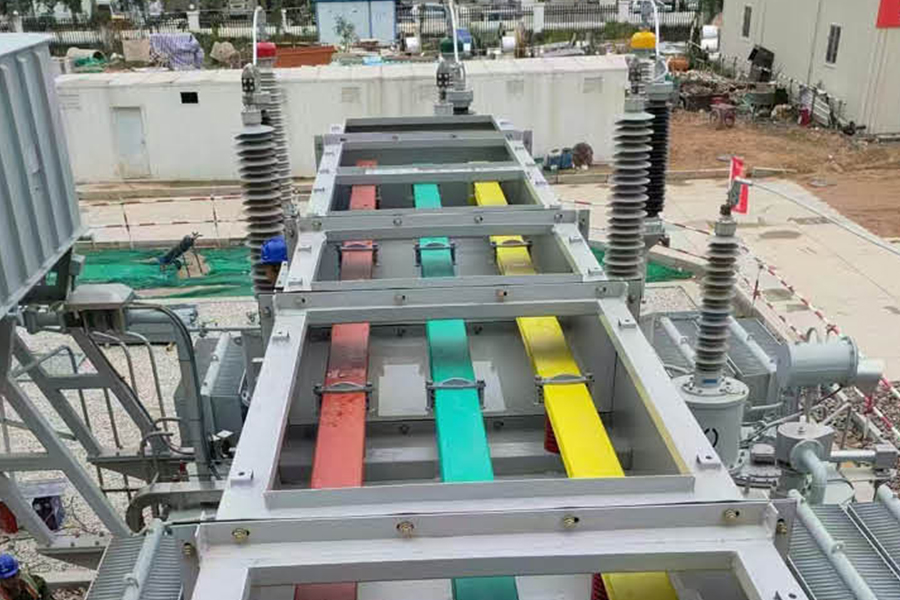

3. Consideraciones de diseño
El diseño adecuado de los sistemas de barras colectoras es esencial para garantizar el rendimiento, la seguridad y la eficiencia a largo plazo. Los factores clave incluyen la selección de materiales, la calidad del aislamiento y la gestión térmica.

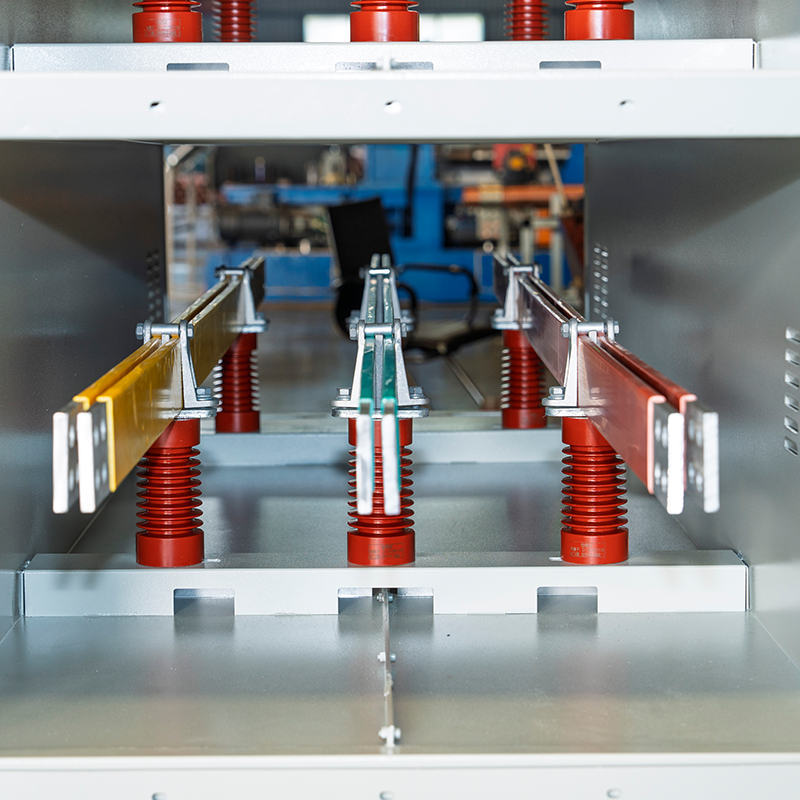

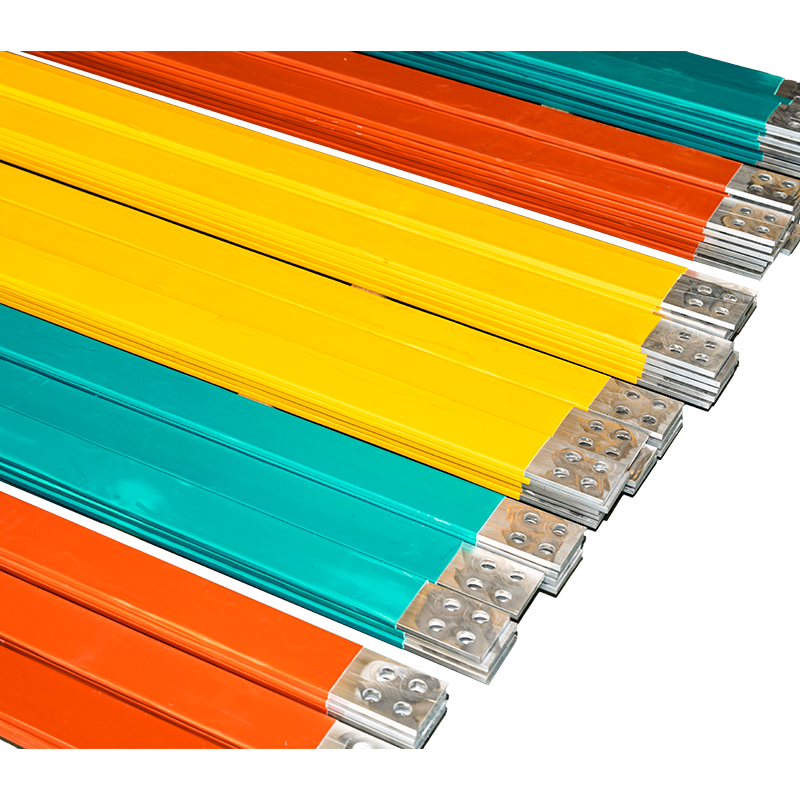

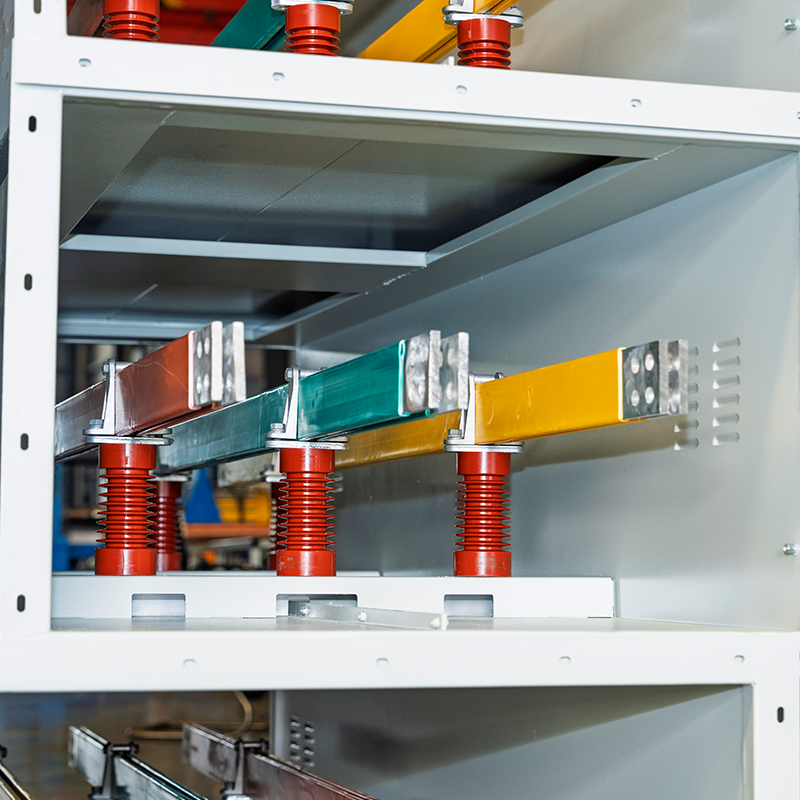

- Selección de materiales: El cobre ofrece alta conductividad (~98% IACS), mientras que el aluminio proporciona una solución más ligera y rentable .
- Sistema de aislamiento: Los sistemas de MT suelen utilizar aislamiento epoxi para alta rigidez dieléctrica y resistencia ambiental .
- Aumento de temperatura: Debe cumplir con los estándares, generalmente hasta 105°C en las juntas .
- Resistencia al cortocircuito: Los sistemas deben resistir Corrientes de falla de 50 kA a 100 kA sin deformación.
(1) Mejores prácticas de diseño de bajo voltaje
El diseño de barras colectoras de BT se centra en minimizar la resistencia, optimizar el espaciado de fases y garantizar una distribución uniforme de la corriente. Para sistemas de alta corriente, los conductores laminados o tubulares ayudan a reducir los efectos de la piel y la proximidad.
(2) Seleccionar un proveedor confiable
Un proveedor profesional debe proporcionar Informes de prueba que cumplen con IEC, certificación ISO y soporte de ingeniería . La sólida capacidad de fabricación garantiza una calidad constante y un rendimiento confiable.
4. Preguntas frecuentes (FAQ)
P1: ¿Cuál es la vida útil?
Un sistema bien diseñado puede funcionar durante 30–40 años con mínimo mantenimiento.
P2: ¿Puede el aluminio reemplazar al cobre?
Sí, pero requiere Sección transversal entre un 50% y un 60% más grande para lograr un rendimiento equivalente.
P3: ¿Cómo garantizar la calidad del proveedor?
verificar certificaciones, informes de pruebas y experiencia en proyectos .

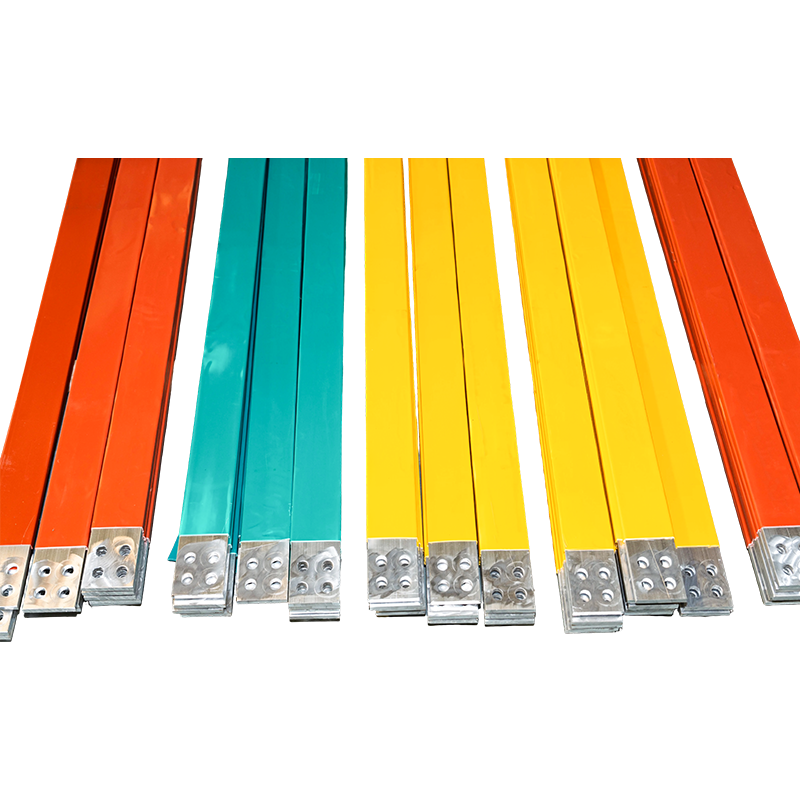

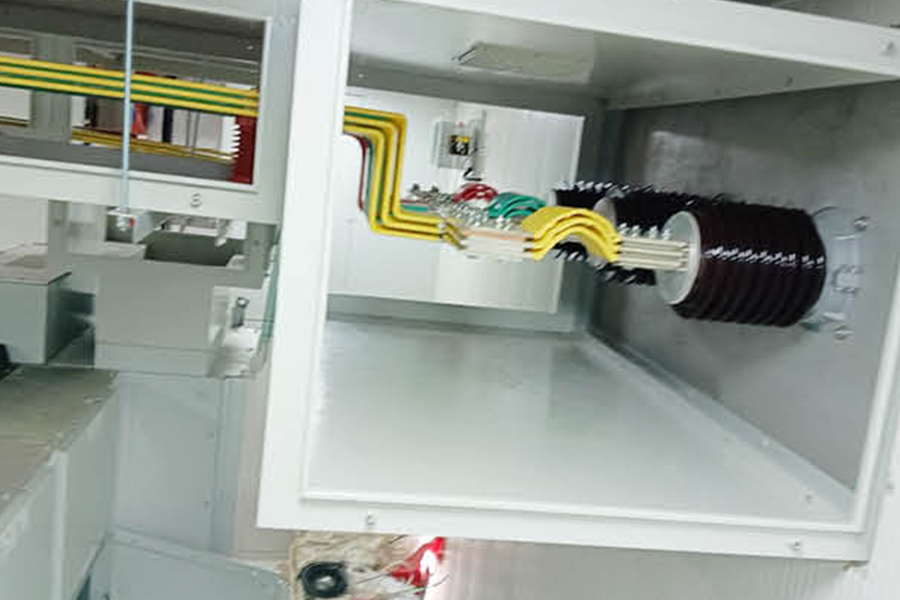

P4: ¿Ventajas de las barras colectoras de resina fundida?
Totalmente aislado, resistente al agua y sin mantenimiento , ideal para entornos hostiles.
P5: ¿Límites de temperatura?
normalmente Aumento de 70K para conductores y hasta 105°C en las juntas .
Comprender las barras colectoras de media y baja tensión ayuda a los ingenieros a lograr distribución de energía eficiente, segura y rentable en sistemas eléctricos modernos.
