¿Qué hace que las barras colectoras tubulares de aleación de magnesio y aluminio sean esenciales para sistemas de transmisión de energía de voltaje ultraalto?

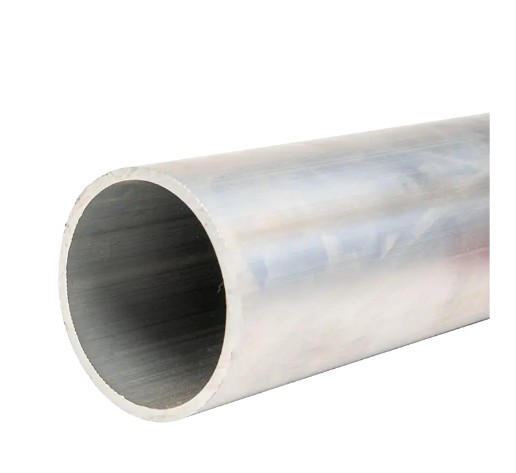

Barras colectoras tubulares de aleación de magnesio y aluminio de voltaje ultra alto (UHV) sirven como componentes conductores centrales para sistemas de transmisión y transformación de energía de voltaje extra alto y voltaje ultra alto de 500 kV y superiores . Fabricados utilizando sistemas de materiales de aleación de magnesio y aluminio mediante procesos de formación de extrusión de precisión, estos productos combinan construcción liviana, alta conductividad eléctrica y excelente resistencia mecánica . La serie de productos abarca múltiples especificaciones de materiales, incluida la aleación de aluminio y magnesio 6063G, la aleación de aluminio y manganeso LF21Y, la aleación de aluminio de tierras raras 6R05 y la aleación de aluminio resistente al calor 2A14, que cubren de manera integral escenarios de aplicaciones UHV desde 220 kV, 500 kV, 750 kV, ±800 kV hasta 1000 kV. En condiciones de funcionamiento nominal, la conductividad eléctrica alcanza ≥60% SIGC , con capacidad de corriente nominal de hasta 12.000A , resistencia a la tracción mantenida en el 180-250MPa rango, cobertura de temperatura de funcionamiento desde -40 ℃ a 150 ℃ y una vida útil diseñada de 30-40 años .

Diseño de composición de aleaciones y sistemas de materiales

Grados y características de aleaciones primarias

La selección de materiales para Barras colectoras tubulares de aleación de magnesio y aluminio UHV determina directamente su rendimiento eléctrico y su fiabilidad mecánica. Las aplicaciones de ingeniería actuales utilizan principalmente las siguientes cuatro categorías de aleaciones:

• Aleación de aluminio y magnesio 6063G : Pertenece al sistema de aleación de refuerzo tratable térmicamente Al-magnesio-Si, que presenta un excelente rendimiento en el procesamiento de extrusión y resistencia a la corrosión. La conductividad eléctrica es de aproximadamente 53-55 % IACS, con una resistencia a la tracción de 120-150 MPa, adecuada para sistemas de barras colectoras de subestaciones UHV convencionales.
• Aleación de aluminio y manganeso LF21Y : Aleación de aluminio antioxidante de la serie Al-mn con excelente resistencia a la corrosión atmosférica y buena soldabilidad, con resistencia moderada. Se utiliza principalmente en subestaciones exteriores en entornos costeros y de alta humedad.
• Aleación de aluminio de tierras raras 6R05 : Incorpora elementos de tierras raras (como Ce, La, etc.) en la matriz de aluminio, refinando significativamente la estructura del grano, mejorando la resistencia a altas temperaturas y la resistencia a la fluencia. La conductividad eléctrica alcanza ≥60 % IACS, con una resistencia a la tracción de 180-220 MPa, adecuada para estaciones centrales UHV de carga pesada y alta corriente.
• Aleación de aluminio resistente al calor 2A14 : Una aleación resistente al calor de alta resistencia de la serie Al-Cu-Mg-Si capaz de funcionar a largo plazo por encima de 150 ℃, con una resistencia a la tracción superior a 250 MPa. Se utiliza principalmente para salidas de generadores, transformadores de hornos eléctricos y otras aplicaciones de alta corriente y aumento de temperatura.

Control de composición química crítica

El control preciso de la composición de la aleación es el requisito previo para garantizar un rendimiento constante de la barra colectora. Tomando como ejemplo la aleación 6063G, las fracciones de masa de sus elementos primarios deben controlarse estrictamente dentro de los siguientes rangos:

El magnesio (Mg), como elemento de aleación principal, se combina con el silicio (Si) para formar fases de refuerzo de Mg₂Si. Mediante el tratamiento térmico T6 (tratamiento de solución de envejecimiento artificial), la resistencia del material se puede mejorar significativamente. Mientras tanto, la adición de magnesio tiene un impacto negativo relativamente menor en la conductividad eléctrica, lo que permite que la aleación 6063G logre un excelente equilibrio entre resistencia y conductividad.

Rendimiento eléctrico y capacidad de carga de corriente

Características de conductividad y resistencia eléctrica

Los principales indicadores de rendimiento eléctrico de las barras colectoras tubulares UHV son la conductividad eléctrica y la resistencia de CC. Según los datos de medición de ingeniería, los diferentes grados de aleación exhiben diferentes propiedades conductoras:

• 6063G-T6 Condición : Conductividad eléctrica ≥53% IACS, resistividad a 20 ℃ aproximadamente 0,0325 Ω·mm²/m
• 6101-T7 Condición : Conductividad eléctrica ≥56% IACS, resistividad a 20 ℃ aproximadamente 0,0308 Ω·mm²/m
• Aleación de tierras raras 6R05 : Conductividad eléctrica ≥60% IACS, resistividad a 20 ℃ aproximadamente 0,0287 Ω·mm²/m
• Aluminio puro 1060 : Conductividad eléctrica ≥61% IACS, pero con menor resistencia mecánica, solo se usa en aplicaciones donde los requisitos de resistencia no son críticos

Tomando como ejemplo una subestación de 500 kV, cuando se utilizan barras colectoras tubulares 6063G con un diámetro exterior de 160 mm y espesor de pared de 8 mm , el área de la sección transversal es aproximadamente 3.848 mm² . Bajo una temperatura ambiente de 35 ℃ y una temperatura permitida del conductor de 80 ℃, la capacidad de carga de corriente continua alcanza 4.500-5.000A . Si se utiliza una aleación de tierras raras 6R05 de la misma especificación, la capacidad de carga actual se puede aumentar a 4.800-5.300A , lo que representa una mejora de aproximadamente el 6-8%.

Referencia de diseño de capacidad de carga actual

El diseño de la capacidad de carga actual de las barras colectoras tubulares debe considerar de manera integral la sección transversal del conductor, las condiciones de disipación de calor, la temperatura ambiente y los factores de radiación solar. La siguiente tabla proporciona valores de referencia para la capacidad de carga actual de especificaciones típicas en condiciones exteriores (temperatura ambiente 35 ℃, temperatura del conductor 80 ℃, intensidad de radiación solar 1000 W/m²):

Es de destacar que cuando se utilizan barras colectoras tubulares para Conexiones entre GIS (Gas Insulated Switchgear) y transformadores o disyuntores. , la capacidad de carga actual real debe multiplicarse por un factor de corrección de 0,85-0,90 debido al espacio compacto y las condiciones limitadas de disipación de calor.

Resistencia Mecánica y Diseño Estructural

Resistencia a la tracción y a la fluencia

Barras colectoras tubulares UHV debe soportar múltiples cargas mecánicas durante el funcionamiento, incluido el peso propio, la presión del viento, la acumulación de hielo y las fuerzas electrodinámicas de cortocircuito. Sus indicadores de desempeño mecánico deben cumplir con los siguientes requisitos:

• Resistencia a la tracción (Rm) : ≥180MPa (la aleación 6R05 puede alcanzar más de 220MPa)
• Límite elástico (Rp0,2) : ≥120MPa (6063G en condición T6 aproximadamente 150MPa)
• Alargamiento (A50) : ≥8% (asegurando que no haya fracturas frágiles durante la flexión de la instalación)
• Módulo elástico : Aproximadamente 70GPa, equivalente al aluminio puro

Bajo el impacto de una corriente de cortocircuito, las barras colectoras deben soportar enormes fuerzas electrodinámicas. Tomando un 50kA/3s Como ejemplo de corriente de cortocircuito, la fuerza electrodinámica entre conductores paralelos adyacentes puede alcanzar varios miles de Newtons por metro, lo que requiere que las barras colectoras posean no sólo suficiente resistencia estática sino también buena resistencia a la fatiga. El límite de fatiga de las aleaciones de magnesio y aluminio es aproximadamente 35-40% de la resistencia a la tracción, proporcionando una buena durabilidad en entornos de vibración inducida por el viento y vibración de cortocircuito.

Diseño de tramos de deflexión y soporte

El tramo de soporte de las barras colectoras tubulares afecta directamente el costo del proyecto y la seguridad operativa. Según las normas IEEE Std 605 y DL/T 5222, la deflexión máxima de las barras colectoras tubulares para exteriores generalmente se limita a dentro 1/200 a 1/150 del lapso. Tomando el comúnmente usado φ160×8mm barra colectora tubular como ejemplo, bajo la acción combinada del peso propio y la presión básica del viento (0,5 kN/m²), la luz máxima de soporte puede alcanzar 8-10 metros . Si se utilizan soportes reforzados o se reduce la luz a 6-7 metros, se puede reducir significativamente la deflexión y mejorar la resistencia a las vibraciones inducidas por el viento.

Para aplicaciones de gran envergadura en subestaciones UHV (como cruces de carreteras o áreas de equipos), alambre de amortiguación de barra colectora tubular A menudo se emplean estructuras compuestas o se agregan soportes auxiliares en la mitad del tramo para suprimir la vibración inducida por la brisa y la vibración de cortocircuito. Las mediciones han demostrado que después de instalar líneas de amortiguación de alambre trenzado de aluminio dentro de barras colectoras tubulares, la amplitud de la vibración inducida por la brisa se puede reducir mediante más del 60% , previniendo eficazmente los riesgos de fractura por fatiga.

Resistencia a la intemperie y protección contra la corrosión

Comportamiento de la corrosión atmosférica

La superficie de las barras colectoras tubulares de aleación de magnesio y aluminio forma naturalmente una densa Película de óxido de Al₂O₃ con un espesor de aproximadamente 2-10 nm. Esta película de óxido muestra una buena estabilidad en entornos con valores de pH entre 4 y 9, lo que previene eficazmente una mayor corrosión del sustrato. Sin embargo, en atmósferas industriales (que contienen SO₂), atmósferas marinas (que contienen Cl⁻) y ambientes de lluvia ácida, la película de óxido puede dañarse, lo que provoca picaduras o corrosión intergranular.

Los datos de las pruebas de corrosión acelerada indican que la tasa de corrosión anual de la aleación 6063G en ambientes atmosféricos industriales es de aproximadamente 0,5-1,5 µm , y en ambientes atmosféricos marinos aproximadamente 1,0-3,0 µm . Basado en una vida útil de diseño de 30 años y un espesor de pared de 8 mm, incluso sin protección adicional, la pérdida por corrosión es solo 1-2% del espesor de la pared, lo que tiene un impacto limitado en la resistencia estructural. Sin embargo, en ambientes severamente corrosivos (como áreas costeras con mucha niebla salina), se recomienda anodizar la superficie o un tratamiento de recubrimiento anticorrosión.

Procesos de protección de superficies

Para extender la vida útil de las barras colectoras tubulares en ambientes hostiles, comúnmente se emplean las siguientes medidas de protección:

1. Tratamiento de anodizado : Generación de una película de Al₂O₃ de 10-25 μm de espesor en la superficie mediante métodos electroquímicos, que presenta alta dureza y buenas propiedades de aislamiento, con una resistencia a la corrosión mejorada de 3 a 5 veces.
2. Recubrimiento de fluorocarbono : Pulverización de recubrimientos de fluorocarbono PVDF o FEVE con un espesor de película de 30-50 μm, que exhibe una excelente retención de color y brillo en ambientes ultravioleta y de niebla salina, con una vida útil de protección contra la corrosión superior a 20 años.
3. Recubrimiento por inmersión en caliente : Aplicar galvanizado en caliente o estañado a los herrajes de conexión y otras áreas de contacto de metales diferentes para evitar la corrosión galvánica.
4. Protección de grasa conductiva : Aplicar grasa conductora que contenga zinc o plata en las superficies de contacto de las juntas para reducir la resistencia de contacto y aislar el aire y la humedad.

Tendencias de desarrollo tecnológico

Nuevos materiales y procesos

A medida que los proyectos UHV avanzan hacia grados de voltaje más altos y una mayor capacidad de transmisión, la tecnología de barras colectoras tubulares de aleación de magnesio y aluminio continúa evolucionando:

• Fortalecimiento de nanocompuestos : La introducción de partículas de TiB₂ o Al₂O₃ a nanoescala en la matriz de aluminio puede aumentar la resistencia a la tracción para por encima de 300 MPa sin reducir significativamente la conductividad eléctrica, al tiempo que mejora la resistencia a la fluencia.
• Tecnología de extrusión continua : El uso de los procesos de extrusión continua Conform permite la producción de barras colectoras tubulares de longitud ilimitada, lo que elimina las debilidades de la interfaz de la extrusión convencional y mejora significativamente la consistencia del producto.
• Enfriamiento y envejecimiento en línea : La integración de procesos de extrusión, enfriamiento y envejecimiento en una sola línea de producción acorta los ciclos de fabricación, mientras que el control preciso de la temperatura reduce la variación del rendimiento en la condición T6 a un margen de ±5 %.

Tecnología de monitoreo inteligente

Las modernas subestaciones UHV están introduciendo gradualmente Internet de las cosas y tecnologías de inteligencia artificial para monitorear en tiempo real las condiciones de funcionamiento de las barras colectoras tubulares:

1. Medición de temperatura distribuida por fibra óptica : Colocación de fibras ópticas en la superficie de barras colectoras tubulares o en uniones, utilizando los principios de dispersión Raman o dispersión Brillouin para lograr una medición de campo de temperatura distribuida con una precisión de ±1 ℃ y una resolución espacial de 0,5 metros.
2. Monitoreo inalámbrico de tensión : Instalación de sensores de tensión inalámbricos en miniatura en los puntos de apoyo y en la mitad del tramo para recopilar la frecuencia y amplitud de las vibraciones en tiempo real, identificando los riesgos de vibración inducida por la brisa y el galope del hielo mediante análisis espectral.
3. Predicción de fallos de IA : Entrenar modelos de aprendizaje automático basados en datos operativos históricos, realizar análisis de fusión en datos multidimensionales que incluyen temperatura, vibración y condiciones meteorológicas, para predecir fallas potenciales. 72 horas de antemano con una precisión superior al 90%.

Mirando hacia adelante, Barras colectoras tubulares de aleación de magnesio y aluminio UHV se desarrollará hacia Mayor resistencia, mayor conductividad eléctrica, mayor vida útil y mayor inteligencia. , brindando soporte de equipo sólido para construir un nuevo sistema de energía con energía renovable como pilar.
