¿Cómo seleccionar la barra colectora tubular de aleación de aluminio adecuada?

Cómo seleccionar la barra colectora tubular de aleación de aluminio adecuada

La respuesta más directa: selecciona tu barra colectora tubular de aleación de aluminio basado en cuatro parámetros principales: grado de aleación, diámetro exterior y espesor de pared, clasificación de corriente de la barra colectora tubular de aluminio y las condiciones ambientales de su sitio de instalación. Hacer que estos cuatro sean correctos elimina las causas más comunes de fallas prematuras, sobrecarga térmica y colapso mecánico en subestaciones exteriores y estructuras de transmisión. Esta guía analiza cada factor con datos específicos, comparaciones de industrias y orientación práctica para ayudar a los ingenieros, equipos de adquisiciones y gerentes de proyectos a tomar decisiones bien informadas.

Por qué las barras colectoras tubulares de aluminio son la opción preferida para instalaciones de alto voltaje

Las barras colectoras tubulares de aleación de aluminio han reemplazado en gran medida los formatos de conductores sólidos y planos en patios de distribución, subestaciones y estructuras de transmisión exteriores de media y alta tensión. Las razones están bien respaldadas por datos de ingeniería.

Un perfil tubular hueco utiliza material de manera más eficiente que una barra maciza de sección transversal equivalente. Para una capacidad de transporte de corriente determinada, un conductor tubular puede lograr el mismo rendimiento de efecto piel con 30–40% menos masa de material en comparación con una varilla sólida. Esto se traduce directamente en una carga estructural reducida sobre los aisladores de soporte y la estructura de acero del pórtico, una ventaja significativa en disposiciones de barras de subestaciones de tramos largos donde los tramos de 8 a 15 metros entre soportes son típicos.

Las aleaciones de aluminio también ofrecen una relación resistencia-peso que el acero y el cobre no pueden igualar a niveles de costos comparables. Para aplicaciones en exteriores sujetas a viento, cargas de hielo y eventos sísmicos, este rendimiento mecánico no es simplemente una conveniencia: es un requisito de seguridad estructural. La sección transversal tubular proporciona un módulo de sección y un momento de inercia elevados por unidad de peso, lo que permite tramos más largos sin hundimiento excesivo ni fatiga inducida por vibraciones en los puntos de fijación de las abrazaderas.

La resistencia a la corrosión es otra ventaja práctica. La capa de óxido natural sobre las superficies de aleación de aluminio proporciona una protección adecuada en la mayoría de los entornos atmosféricos. En entornos costeros o muy industriales, se pueden especificar anodizados o tratamientos superficiales especiales para extender la vida útil más allá. 30 años con mantenimiento de rutina.

Comprensión de los grados de aleación de aluminio utilizados en barras colectoras tubulares

No todas las aleaciones de aluminio funcionan igual en aplicaciones de barras colectoras. La selección del grado de aleación afecta la conductividad eléctrica, la resistencia a la tracción, la soldabilidad y la resistencia a la corrosión bajo tensión. Las tres series de aleaciones más comúnmente especificadas para aplicaciones de barras colectoras tubulares de aleación de aluminio son las series 1xxx, 6xxx y la menos común 5xxx.

Aleación 1350 (Al 99,5% - Serie 1xxx)

La aleación 1350-H14 o H19 es el grado estándar del conductor eléctrico. Contiene un mínimo de 99,5% aluminio y logra una conductividad eléctrica de aproximadamente 61% SIGC (Norma Internacional de Cobre Recocido). La resistencia a la tracción es moderada, normalmente 95-130 MPa dependiendo del temperamento, lo que limita su uso a tramos más cortos o aplicaciones donde las cargas estructurales son modestas. Su principal ventaja es la conductividad máxima por unidad de sección transversal, lo que la convierte en la aleación preferida cuyo el objetivo primordial del diseño es minimizar las pérdidas por resistencia.

Aleación 6061 y 6063 (Al-Mg-Si — Serie 6xxx)

Las aleaciones de la serie 6xxx representan el grupo más utilizado para aplicaciones de barras colectoras estructurales. aleación 6061-T6 ofrece resistencia a la tracción de 260–310 MPa y límite elástico de aproximadamente 240–276 MPa , manteniendo al mismo tiempo una conductividad eléctrica de alrededor 43% SIGC . aleación 6063-T6 Proporciona una resistencia ligeramente menor (resistencia a la tracción ~205–240 MPa) pero una conductividad más alta (~53 % IACS) y una excelente extrudabilidad, lo que la convierte en la opción preferida para perfiles tubulares complejos.

En la mayoría de los proyectos de barras colectoras de subestaciones, 6063-T6 logra el equilibrio más práctico entre rendimiento eléctrico y capacidad de carga mecánica. También exhibe buena soldabilidad utilizando procesos MIG o TIG, lo cual es fundamental para juntas de campo y bucles de expansión.

Aleación 6101 (Al-Mg-Si — Estructural de alta conductividad)

La aleación 6101-T61 o T64 está desarrollada específicamente para aplicaciones de conductores de autobuses eléctricos donde se requieren resistencia mecánica y conductividad superiores al 55% IACS. Se logra 55–57 % SIGC con una resistencia a la tracción de aproximadamente 220–260 MPa . Esta aleación se especifica con frecuencia para sistemas de bus generadores de alta corriente y estructuras de bus de subestaciones de gran capacidad donde ni la conductividad ni el rendimiento estructural pueden verse comprometidos significativamente.

Clasificación de corriente de barra colectora tubular de aluminio: cómo dimensionar correctamente

La clasificación de corriente de la barra colectora tubular de aluminio está determinada por la capacidad del conductor para disipar el calor generado por las pérdidas resistivas (I²R) sin exceder la temperatura máxima permitida del conductor, generalmente 90°C para barras colectoras de aluminio de clasificación continua de acuerdo con las normas IEC 62271 y ANSI/IEEE.

La calificación actual depende de las siguientes variables:

• El diámetro exterior (OD) y el espesor de la pared definen juntos el área de la sección transversal y el área de superficie para la disipación de calor.
• Conductividad de la aleación en %IACS
• Temperatura ambiente (referencia estándar: 40°C para IEC, 25°C para IEEE )
• Radiación solar (significativa para barras colectoras horizontales exteriores)
• Velocidad del viento (aumenta el enfriamiento convectivo; generalmente se asume en 0,6 m/s a 1,0 m/s para clasificaciones conservadoras en exteriores)
• Orientación del conductor (horizontal versus vertical afecta la convección natural)

Como referencia práctica, la siguiente tabla proporciona clasificaciones de corriente indicativas para barras colectoras tubulares de aluminio 6063-T6 a una temperatura ambiente de 40 °C, en aire en calma (conservador), con una temperatura máxima del conductor de 90 °C:

Estos valores son orientativos. Realice siempre un cálculo de clasificación térmica específico del sitio utilizando la temperatura ambiente real, el coeficiente de absorción solar, la emisividad y los datos de velocidad del viento para la ubicación del proyecto. En lugares de gran altitud, por encima de los 2000 m, la densidad del aire disminuye y el enfriamiento por convección se reduce, lo que requiere una reducción adicional de potencia, normalmente 5-10% por 1000 m por encima de 1000 m de elevación .

La resistencia a la corriente de cortocircuito es igualmente importante. Para una subestación de 110 kV con un nivel de falla del sistema de 40 kA durante 1 segundo , se debe calcular la sección transversal del conductor requerida basada en el calentamiento adiabático para garantizar que la temperatura no exceda el límite de resistencia a corto plazo de la aleación (normalmente 200°C para 6063-T6 ). Usando la fórmula adiabática: A = Yo × √t / K , donde K para el aluminio es aproximadamente 87 A·s^0,5/mm², una falla de 40 kA / 1 s requiere una sección transversal mínima de aproximadamente 460 mm² — muy dentro de la gama de perfiles tubulares estándar, pero un parámetro que debe verificarse explícitamente.

Selección dimensional: diámetro exterior, espesor de pared y diseño de luz

Seleccionar el diámetro exterior y el espesor de pared correctos implica equilibrar tres requisitos en competencia: capacidad de transporte de corriente, resistencia mecánica bajo carga de tramo y gestión de descarga de corona en altos voltajes.

Consideraciones actuales y sobre el efecto de la piel

A frecuencias industriales (50 o 60 Hz), la corriente alterna tiende a fluir preferentemente cerca de la superficie exterior de un conductor: el efecto piel. La profundidad de la piel para el aluminio a 50 Hz es aproximadamente 11mm . Esto significa que para un tubo con un espesor de pared superior a aproximadamente 11 mm, la porción interior de la pared contribuye menos a la conducción de corriente que la zona exterior. Para la mayoría de los diámetros prácticos de barras colectoras (OD 50–200 mm) con espesores de pared de 5–15 mm, el impacto del efecto superficial es moderado pero debe tenerse en cuenta en los cálculos de resistencia, particularmente a frecuencias más altas o con un contenido armónico significativo.

En la práctica, esto significa que aumentar el diámetro exterior (en lugar del espesor de la pared) es la forma más eficiente de aumentar la capacidad de corriente una vez que el espesor de la pared supera los 8-10 mm. Un diámetro mayor también aumenta la superficie disponible para la disipación de calor por convección.

Carga de tramo mecánico

La barra colectora debe soportar su propio peso, la carga del viento y, en algunas regiones, la carga de acumulación de hielo, a lo largo del tramo de diseño sin exceder los límites permitidos de tensión o deflexión. La verificación crítica del diseño es la tensión máxima de flexión en la mitad del tramo o en los puntos de fijación de las abrazaderas.

Para un tramo horizontal simplemente apoyado, el momento flector máximo M = wL²/8, donde w es la carga distribuida por unidad de longitud (N/m) y L es la longitud del tramo. La tensión de flexión resultante σ = M × (OD/2) / I, donde I es el segundo momento del área de la sección transversal tubular. Para 6063-T6 con un límite elástico de aproximadamente 170MPa , la tensión permisible de diseño generalmente se establece en 50-65% del rendimiento , dando un permisible de aproximadamente 85-110 MPa .

Por ejemplo, un tubo 6063-T6 de 100 mm de diámetro exterior × 8 mm de pared en un tramo de 10 metros con una carga de viento distribuida de 300 N/m y un peso propio de aproximadamente 19,2 N/m experimentaría una carga distribuida combinada de aproximadamente 320 N/m. La tensión de flexión resultante a mitad del tramo se calcula en aproximadamente 62MPa — cómodamente dentro del rango permitido, confirmando que el tramo es estructuralmente aceptable.

Descarga de corona y diámetro mínimo del conductor

En voltajes superiores a aproximadamente 66 kV, el gradiente del campo eléctrico en la superficie del conductor se convierte en una restricción de diseño. La descarga de corona ocurre cuando el campo eléctrico de la superficie excede aproximadamente 1.500 kV/m (pico) en el aire al nivel del mar. El aumento del diámetro exterior del conductor reduce el gradiente del campo superficial y aumenta el voltaje de inicio de la corona.

Para un sistema de 220 kV con una tensión fase-tierra de aproximadamente 127 kV (RMS), un diámetro exterior mínimo del conductor de aproximadamente 80-100 milímetros comúnmente se requiere para mantener el rendimiento de la corona dentro de límites aceptables. A 500 kV, los valores OD de 120-180 milímetros son típicos. Esta es la razón por la que el diámetro exterior de las barras colectoras de alto voltaje a menudo depende de los requisitos de corona y no solo de la clasificación de corriente.

Opciones de tratamiento de superficies y protección contra la corrosión

La condición de la superficie de una barra colectora tubular de aleación de aluminio afecta tanto su resistencia a la corrosión a largo plazo como el rendimiento eléctrico de las uniones atornilladas o sujetas con abrazaderas. Comprender las opciones de tratamiento disponibles ayuda a hacer coincidir las especificaciones con el entorno de instalación.

Acabado de fábrica (como extruido)

La mayoría de las barras colectoras tubulares de aluminio se suministran con un acabado laminado: la superficie extruida natural con una fina capa de óxido nativo. Esto es adecuado para ambientes interiores, no industriales, con humedad moderada. Se debe limpiar la superficie y aplicar un compuesto para juntas de contacto en todas las conexiones atornilladas para evitar la corrosión galvánica y reducir la resistencia de contacto.

Anodizado

El anodizado duro produce una capa de óxido de 25–100 micras espesor, mejorando significativamente la resistencia a la abrasión, corrosión por picaduras y ataque atmosférico. Es el tratamiento de superficie preferido para ambientes costeros (categorías de corrosión marina C4-C5 según ISO 9223) y para instalaciones en atmósferas de plantas químicas. Tenga en cuenta que las superficies anodizadas en las áreas de contacto deben desgastarse o enmascararse antes de anodizar para mantener una baja resistencia de contacto en las juntas.

Estañado o plateado en las zonas de contacto

En las áreas de contacto de juntas atornilladas, el estañado (normalmente 10–25 micras ) o chapado en plata ( 5-15 micras ) se especifica con frecuencia para evitar la acumulación de óxido de aluminio y garantizar un contacto eléctrico estable de baja resistencia durante la vida útil. El baño de plata proporciona una resistencia de contacto menor y más estable pero a un costo mayor; El estañado se utiliza ampliamente como una alternativa práctica y económica.

Recubrimientos de pintura

En algunos proyectos industriales, el cuerpo de la barra colectora tubular (excluyendo las zonas de contacto) se recubre con una imprimación epoxi más un sistema de capa final de poliuretano. Esto es común en aplicaciones petroquímicas o marinas donde se espera un ambiente con categoría de corrosión C5-M. El espesor del revestimiento suele ser 80–120 µm EPS (espesor de película seca) por capa para un sistema de dos capas.

Diseño de expansión térmica y conexión flexible

El aluminio tiene un coeficiente de expansión térmica de aproximadamente 23 × 10⁻⁶ /°C — aproximadamente un 40% más que el acero. En un tramo de barra colectora de 15 metros, un cambio de temperatura de 60 °C (desde el mínimo invernal hasta el máximo de carga completa en verano) produce una expansión lineal de aproximadamente 20,7 milímetros . Si esta expansión no es acomodada por juntas de expansión flexibles o soportes de abrazaderas deslizantes, la tensión de compresión resultante puede causar pandeo, daños en las abrazaderas o fallas del aislador.

La práctica estándar es instalar una junta de expansión flexible (generalmente un conector flexible de aluminio laminado o un accesorio de expansión tipo fuelle) a intervalos que no excedan 30–40 metros en recorridos largos y rectos de autobús y en cada punto donde el autobús cambia de dirección o se conecta a terminales de equipos. Los bucles de expansión formados a partir de secciones de tubos doblados también se utilizan cuando el espacio lo permite, proporcionando la capacidad de movimiento axial requerida mientras se mantiene la continuidad del conductor.

En las conexiones de terminales de equipos, como casquillos de transformadores, terminales de disyuntores o terminales de interruptores de desconexión, siempre se debe utilizar un conector flexible para desacoplar los movimientos térmicos de la barra colectora de las fuerzas de los terminales de equipos. La mayoría de los fabricantes de transformadores y aparamenta especifican una fuerza terminal máxima permitida, generalmente en el rango de Fuerza radial de 300 a 800 N , que una conexión de barra colectora rígida superaría fácilmente durante el ciclo térmico.

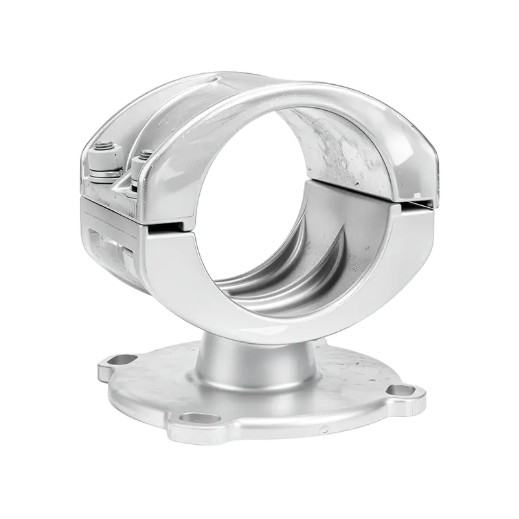

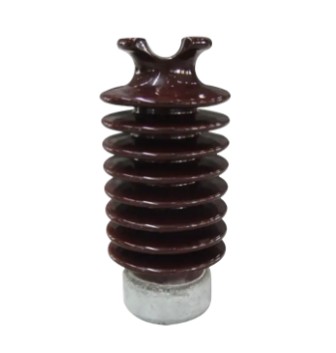

Selección de hardware de abrazadera y soporte

El rendimiento de un sistema de barras colectoras tubulares de aleación de aluminio depende tanto de la calidad y correcta selección de los herrajes de soporte como del propio conductor. El mal diseño de las abrazaderas es una de las principales causas de fallas por fatiga por vibración en los puntos de apoyo.

Abrazaderas fijas versus deslizantes

Las abrazaderas fijas anclan la barra colectora rígidamente en uno o más puntos del tramo, generalmente en el punto medio de un tramo largo, mientras que las abrazaderas deslizantes o de expansión en todos los demás puntos de soporte permiten que el conductor se mueva axialmente. Una disposición típica para un recorrido de autobús de 30 metros utiliza una abrazadera fija en el centro y abrazaderas deslizantes en cada extremo y en cualquier soporte intermedio. Esta disposición controla el movimiento de expansión térmica simétricamente y evita el pandeo.

Compatibilidad del material de la abrazadera

Los cuerpos de las abrazaderas en contacto directo con las barras colectoras de aluminio deben fabricarse con aleación de aluminio (preferiblemente la misma serie de aleación) o hierro fundido con un revestimiento adecuado para evitar la corrosión galvánica bimetálica. Se recomiendan sujetadores de acero inoxidable con arandelas aislantes o compuesto antigalvánico cuando los herrajes ferrosos entran en contacto con el aluminio.

Amortiguadores de vibraciones

Vibración eólica: la vibración resonante inducida por un viento constante a bajas velocidades de 1–7 m/s — puede causar grietas por fatiga en los puntos de fijación de la abrazadera después 10⁷ a 10⁹ ciclos de carga . Para tramos de barras colectoras que excedan 8 metros en lugares expuestos al aire libre, se deben especificar amortiguadores de vibraciones tipo stockbridge o manguitos amortiguadores elastoméricos. Por lo general, se instalan dentro 0,5 a 1,0 metros de cada abrazadera de soporte.

Estándares y requisitos de prueba para barras colectoras tubulares de aluminio

El cumplimiento de estándares reconocidos garantiza que la barra colectora tubular de aleación de aluminio que usted especifique haya sido producida y probada según umbrales de calidad definidos. Las siguientes normas son las más relevantes:

• CEI 60105 — Aluminio y aleaciones de aluminio: productos forjados para uso eléctrico. Cubre los requisitos de composición química, propiedades mecánicas y conductividad para las aleaciones de las series 1350 y 6xxx utilizadas en conductores de barras colectoras.
• ASTM B241 / B241M — Especificación estándar para tubos sin costura de aluminio y aleaciones de aluminio y tubos extruidos sin costura. Ampliamente referenciado por tolerancias dimensionales, propiedades de tracción y composición de aleaciones de productos tubulares 6061 y 6063.
• EN 755-2 / EN 754-2 — Normas europeas para tubos redondos y tubos trefilados de aleación de aluminio extruido, que especifican las propiedades mecánicas de las aleaciones 6063 y 6061 en distintos estados de ánimo.
• GB/T 5585,2 — Norma nacional china para barras colectoras de aluminio y aleaciones de aluminio con fines eléctricos. Relevante para proyectos en China y para productos procedentes de proveedores chinos de barras colectoras tubulares de aluminio.
• CEI 62271-1 — Especificaciones comunes para aparamenta y control de alta tensión. Regula el aumento de temperatura, la resistencia a cortocircuitos y los requisitos de rendimiento dieléctrico para sistemas de barras colectoras dentro de conjuntos de aparamenta.
• Norma IEEE 605 — Guía IEEE para el diseño de autobuses en subestaciones aisladas en aire. Proporciona una metodología integral para cálculos de clasificación de corriente, diseño mecánico y fuerza de cortocircuito para instalaciones de barras colectoras al aire libre.

Al solicitar cotizaciones a un proveedor de barras colectoras tubulares de aluminio, especifique qué norma rige las propiedades del material, las tolerancias dimensionales y la certificación de pruebas. Solicite certificados de prueba de fábrica (MTC) que confirmen la composición química y las propiedades mecánicas del lote de producción específico, no datos genéricos del catálogo.

Qué evaluar al seleccionar un proveedor de barras colectoras tubulares de aluminio

Las decisiones de adquisición de sistemas de barras colectoras tubulares de aleación de aluminio implican más que comparar las especificaciones del catálogo. Un proveedor técnicamente competente y con garantía de calidad reduce el riesgo del proyecto durante las fases de diseño, fabricación, entrega e instalación.

Capacidad de extrusión y fabricación

Un proveedor capacitado de barras colectoras tubulares de aluminio debe operar o tener acceso directo a prensas de extrusión capaces de producir el rango de diámetro exterior requerido, generalmente 40 mm a 300 mm de diámetro exterior para aplicaciones de subestaciones. Verifique que el proveedor pueda mantener las tolerancias dimensionales especificadas por su diseño: normalmente ±0,5 % en diámetro exterior and ±5% en espesor de pared para tolerancias estándar EN o ASTM, o tolerancias más estrictas para aplicaciones de aparamenta de precisión.

Procesamiento de valor agregado

Muchos proyectos de subestaciones requieren barras colectoras que lleguen precortadas a la medida, con orificios para pernos perforados o perforados, extremos mecanizados y zonas de contacto enchapadas. Confirme si el proveedor proporciona estos servicios de valor agregado internamente o los subcontrata, ya que la subcontratación agrega tiempo de entrega y posibles brechas en el control de calidad. La capacidad interna de mecanizado CNC, taladrado y enchapado es un diferenciador significativo.

Trazabilidad de materiales

La trazabilidad completa del material, desde el número de fusión de la palanquilla hasta el proceso de extrusión, el tratamiento térmico y la inspección final, es un requisito para los proyectos de generación de energía y servicios públicos. El proveedor debe poder proporcionar el número de calor, la certificación de la aleación, la designación del temple y los resultados de las pruebas mecánicas rastreables hasta el producto específico enviado. Esto es particularmente importante para proyectos sujetos a inspección de terceros o revisión de un ingeniero propietario.

Gestión de Calidad y Certificación de Terceros

La certificación ISO 9001 es una expectativa básica para un proveedor creíble de barras colectoras tubulares de aluminio. Para proyectos nucleares, costa afuera o adyacentes a la defensa, pueden ser aplicables requisitos adicionales del sistema de calidad (por ejemplo, ISO 3834 para calidad de soldadura, NADCAP para tratamiento de superficies). Solicite evidencia de auditorías de terceros y solicite referencias de clientes de proyectos de transmisión o subestaciones comparables.

Plazo de entrega y embalaje

Los perfiles en existencia estándar (OD 50–150 mm en 6063-T6) generalmente están disponibles con plazos de entrega de 2 a 6 semanas de proveedores que mantienen existencias. Los diámetros personalizados, los grados de aleación o los componentes muy procesados pueden requerir 8 a 16 semanas desde la realización del pedido. Confirme los requisitos de embalaje de exportación: las barras colectoras de más de 6 metros de longitud requieren cajas de madera personalizadas o soportes de acero para evitar daños durante el tránsito, y vale la pena verificar la experiencia del proveedor en documentación de envío internacional para proyectos transfronterizos.

Mejores prácticas de instalación para confiabilidad a largo plazo

Incluso una barra colectora tubular de aleación de aluminio correctamente especificada puede tener un rendimiento deficiente o fallar prematuramente si las prácticas de instalación son inadecuadas. Los siguientes puntos resumen los requisitos de instalación más críticos.

• Preparación conjunta: En todas las superficies de contacto atornilladas, limpie el aluminio hasta el metal brillante con un cepillo de alambre de acero inoxidable inmediatamente antes del montaje. Aplique un compuesto conductor para juntas (que contenga partículas de zinc o similar) a ambas superficies de contacto antes de atornillar. No deje expuestas las superficies limpiadas durante más de 30 minutos aproximadamente antes de completar la unión.
• Par de apriete del perno: Utilice arandelas de resorte Belleville (arandelas de resorte de disco) debajo de las cabezas de los pernos y las tuercas en todas las conexiones atornilladas de aluminio a aluminio. El aluminio se arrastra bajo una carga de compresión sostenida, lo que hace que la fuerza de sujeción de las juntas atornilladas disminuya con el tiempo. Las arandelas Belleville compensan esta relajación y mantienen una presión de contacto adecuada. Siga el programa de torsión especificado por el fabricante de la abrazadera o del conector, generalmente 30–60 Nm para tornillos M12 en juntas de aluminio con aluminio.
• Alineación: Asegúrese de que los segmentos de la barra colectora estén correctamente alineados antes de apretar las abrazaderas de soporte. Desalineación lateral de más de 2-3 milímetros en las posiciones de las articulaciones introduce concentraciones de tensión de flexión que reducen la vida a fatiga bajo el viento y la carga electromagnética de cortocircuito.
• Uniones soldadas: Cuando se realiza soldadura en campo (por ejemplo, para bucles de expansión o juntas en T), utilice el proceso MIG o TIG con alambre de relleno ER4043 o ER5356, según corresponda para la aleación base. Generalmente no se requiere tratamiento térmico posterior a la soldadura para las juntas de barras colectoras 6063 o 6061, pero la zona afectada por el calor experimentará una reducción local en la resistencia a la tracción de aproximadamente 30–40% en relación con el temple T6; esto debe tenerse en cuenta en el diseño mecánico.
• Inspección posterior a la instalación: Realizar un estudio termográfico de todas las uniones atornilladas bajo carga dentro 3 meses de puesta en servicio para identificar cualquier junta de alta resistencia antes de que se convierta en un problema de servicio. Repita a intervalos de no más de 3 años para sistemas críticos de barras colectoras de distribución.
