¿Cómo elegir la barra colectora adecuada para sistemas de media y baja tensión?

Cómo elegir lo corecto Barra Bus para Sistemas de Media y Baja Tensión

La respuesta directa: Elija su barra colectora confirmyo primero la clase de voltaje, luego dimensionyo la clasificación de corriente continua y la resistencia a cortocircuitos, seleccionando el material del conductor y finalmente haciendo coincidir el aislamiento y el gabinete con el entorno de instalación. Ya sea que esté finalizando un diseño de barra colectora de bajo voltaje para un tablero de distribución comercial o especificando un sistema de barras colectoras de media tensión para una subestación de servicios públicos, estos cuatro pasos evitan los errores de especificación más comunes y costosos. Esta guía cubre cada punto de decisión con datos específicos y ejemplos prácticos.

Clasificación de voltaje: el punto de partida para cada decisión sobre barras colectoras

Antes de considerar cualquier otro parámetro, se debe establecer el voltaje de funcionamiento del sistema. La clasificación de voltaje define los requisitos de aislamiento, las distancias de fuga, las distancias libres y los estándares de diseño aplicables. Especificar una barra colectora sin confirmar primero la clase de voltaje conduce a diseños con aislamiento insuficiente o a ensamblajes pesados ​​y con demasiada ingeniería innecesaria.

La clasificación aceptada internacionalmente según IEC 60038 divide los sistemas de energía en dos categorías principales relevantes para el diseño de barras colectoras:

• Baja tensión (BT): Sistemas que funcionan a 1000 V CA (o 1500 V CC) o menos. Se rige principalmente por IEC 61439-1/2 para conjuntos de aparamenta. Las aplicaciones típicas incluyen tableros de distribución, centros de control de motores, tableros de distribución y unidades de distribución de energía de centros de datos.
• Media tensión (MT): Sistemas que operan entre 1 kV y 36 kV AC. Se rige por IEC 62271-1 e IEC 62271-200 para aparamenta encapsulada en metal. Las aplicaciones típicas incluyen subestaciones primarias, sistemas de recolección de parques eólicos y solares, entradas principales de plantas industriales y aparamenta de alimentación de servicios públicos.

Las implicaciones de ingeniería de esta clasificación son significativas. Un sistema de barras colectoras de media tensión a 12 kV debe soportar una tensión de prueba de impulso de rayo de 75 kV BIL (Nivel de aislamiento básico) según IEC 62271-1, mientras que una barra colectora de bajo voltaje de 690 V se prueba a solo impulso de 8 kV . La distancia de fuga requerida para un sistema de 12 kV en un ambiente de grado de contaminación 3 es de aproximadamente 300 mm fase a tierra , en comparación con sólo 25-32 milímetros para equipos BT de 690 V. Estas diferencias determinan el tamaño del gabinete, la elección del material de aislamiento y el espaciado de las barras colectoras, lo que significa que la decisión sobre la clase de voltaje afecta prácticamente todos los parámetros de diseño posteriores.

Clasificación de corriente continua y dimensionamiento de la sección transversal

Después de confirmar la clase de voltaje, la clasificación de corriente continua es el siguiente parámetro crítico. La barra colectora debe transportar la corriente de carga continua máxima sin exceder la temperatura máxima permitida del conductor, generalmente 90°C para barras colectoras aisladas and 105°C para barras colectoras de cobre desnudo en puntos de contacto atornillados según IEC 61439 e IEC 62271-1.

La clasificación actual depende del material del conductor, el área de la sección transversal, el área de superficie para disipación de calor, la temperatura ambiente, la ventilación del gabinete y la orientación de la instalación. La temperatura ambiente de referencia para la mayoría de las normas IEC es 40°C . Para sitios donde la temperatura ambiente excede regularmente los 40°C, como lugares desérticos o tropicales, se debe aplicar un factor de reducción. Como guía general, cada aumento de 10 °C en la temperatura ambiente por encima de 40 °C requiere aproximadamente 8–12 % de reducción de potencia de la clasificación de corriente continua.

La siguiente tabla proporciona clasificaciones de corriente continua indicativas para barras colectoras de cobre en condiciones ambientales estándar, cubriendo una variedad de secciones transversales relevantes tanto para el diseño de barras colectoras de baja tensión como para aplicaciones de sistemas de barras colectoras de media tensión:

Para sistemas de barras colectoras de media tensión, La densidad de corriente normalmente se mantiene entre 1,5 y 2,0 A/mm². para que las barras colectoras de cobre cerradas permanezcan dentro de los límites térmicos. Exceder este rango sin pruebas térmicas verificadas conduce a una degradación acelerada del aislamiento y oxidación de contacto en las uniones atornilladas.

Es importante señalar que estas calificaciones son indicativas. La clasificación real de un conjunto específico debe verificarse mediante pruebas de tipo o cálculos verificados según IEC 61439-1 Anexo D para sistemas LV, o modelado térmico según IEC 62271-1 para sistemas MV. No aplique las clasificaciones del catálogo directamente a instalaciones cerradas sin tener en cuenta la reducción térmica del gabinete.

Corriente soportada en cortocircuito: un parámetro de diseño no negociable

Una barra colectora que tenga el tamaño correcto para corriente continua aún puede fallar catastróficamente durante una falla si la clasificación de resistencia a cortocircuitos es insuficiente. La corriente de cortocircuito genera dos tensiones simultáneas: tensión térmica por el calentamiento I²t y tensión mecánica por fuerzas electromagnéticas entre conductores adyacentes.

Dimensionamiento de la resistencia térmica

El requisito de resistencia térmica se expresa como una corriente nominal de resistencia de corta duración (Icw) durante un período definido, normalmente 1 segundo para equipos de media tensión y 1 segundo or 0.2 seconds para conjuntos de bajo voltaje según IEC 61439. Los valores típicos de Icw varían de 10 kA a 63 kA para aparamenta de media tensión y de 10 kA a 100 kA para montajes de baja tensión.

Usando la fórmula de calentamiento adiabático A = Yo × √t / K , donde K para el cobre es aproximadamente 141 A·s^0,5/mm² y para el aluminio aproximadamente 87 A·s^0,5/mm², un sistema con un nivel de falla de 40kA durante 1 segundo requiere una sección transversal mínima de cobre de aproximadamente 284mm² . Para una falla de 25 kA / 1 s, la sección transversal mínima de cobre es de aproximadamente 177mm² . Siempre verifique que la sección transversal de su barra colectora seleccionada satisfaga el nivel de falla del estudio de cortocircuito del sistema, no de una tabla genérica.

Fuerza electromagnética entre conductores paralelos

Durante una falla, la corriente máxima de cortocircuito (típicamente 2,5 veces la corriente de falla simétrica RMS para pico asimétrico según IEC 62271-100) genera fuerzas electromagnéticas entre conductores de fase adyacentes proporcionales a I²/d, donde d es la separación de conductores. Para una falla de 40 kA RMS con un pico de 100 kA, dos conductores paralelos espaciados 150 mm en un tramo de 500 mm experimentan una fuerza máxima de aproximadamente 6.700 N/m . Los soportes de las barras colectoras, las capacidades del voladizo del aislador y la sección transversal del conductor deben verificarse contra esta fuerza para evitar fallas mecánicas durante la eliminación de fallas.

Selección del material del conductor: cobre frente a aluminio

La elección entre conductores de cobre y aluminio afecta la densidad de corriente, el peso, la confiabilidad de las uniones y los requisitos de mantenimiento a largo plazo. Ambos materiales se utilizan en sistemas de barras colectoras de media tensión y en el diseño de barras colectoras de baja tensión, pero sus respectivas fortalezas se adaptan a diferentes contextos de aplicación.

Barras colectoras de cobre

El cobre electrolítico de brea tenaz (designación C11000 o Cu-ETP) logra una conductividad eléctrica de ~100% SIGC . Su alta conductividad permite secciones transversales compactas, lo cual es fundamental en conjuntos de aparamenta con limitaciones de espacio. El cobre también exhibe una excelente resistencia a la oxidación en las superficies de contacto, una menor resistencia de contacto en las uniones atornilladas durante la vida útil y una mejor resistencia mecánica a la fluencia bajo una fuerza sostenida de sujeción del perno en comparación con el aluminio. Por estas razones, el cobre es el material conductor predeterminado para Aparamenta interior de media tensión, tableros de baja tensión y centros de control de motores. donde el espacio del gabinete es limitado y la confiabilidad de las juntas durante una vida útil de 30 años es primordial.

Barras colectoras de aluminio

Los conductores de aleación de aluminio (normalmente 1350-H19 para grado eléctrico o 6063-T6 para aplicaciones de barra colectora estructural) alcanzan aproximadamente 61 % de conductividad IACS - lo que significa que una barra colectora de aluminio requiere aproximadamente 64% más área transversal que una barra colectora de cobre para transportar la misma corriente. Sin embargo, el aluminio tiene una densidad de aproximadamente 2,7 g/cm³ en comparación con el cobre 8,9 g/cm³ , lo que le da al aluminio una ventaja de peso significativa para sistemas de conductos de barras de largo plazo y estructuras de subestaciones exteriores. Una barra colectora de aluminio de 150 mm × 10 mm pesa aproximadamente 4,1 kg/m , en comparación con aproximadamente 13,4 kg/m para una barra de cobre de capacidad de corriente equivalente. Para estructuras de autobuses exteriores donde reducir la carga del aislador y del pórtico es un objetivo de diseño estructural, el aluminio suele ser la opción más práctica.

Cuando las barras colectoras de aluminio se atornillan a terminales de equipos de cobre, como casquillos de transformadores o placas de disyuntores, se requieren conectores de transición bimetálicos y compuesto conductor para juntas para evitar la corrosión galvánica y mantener una baja resistencia de contacto a lo largo del tiempo.

Selección de aislamiento para aplicaciones de baja y media tensión

La selección del aislamiento es una de las decisiones más importantes en la especificación de barras colectoras. Las fallas de aislamiento representan una proporción significativa de las interrupciones del servicio de aparamenta y de los incidentes de seguridad. El sistema de aislamiento correcto debe adaptarse al voltaje de funcionamiento, el entorno ambiental, la clase térmica y la forma física del conjunto de barra colectora.

Sistemas de aislamiento de bajo voltaje

Para el diseño de barras colectoras de baja tensión con tensiones de hasta 1.000 V CA, los siguientes sistemas de aislamiento se especifican con mayor frecuencia:

• Funda de PVC: Estándar para sistemas de 690 V CA; Clasificado para 70°C o 105°C dependiendo del grado. Bajo costo y fácil aplicación. Adecuado para ambientes interiores limpios con humedad moderada.
• Tubos de poliolefina termorretráctiles: Proporciona una capa aislante adaptable y resistente a la humedad; clasificado para 600 V a 1 kV; Disponible en versiones de doble pared con sellador adhesivo interno para mejorar la protección ambiental en gabinetes IP54 o superiores.
• Recubrimiento en polvo epoxi: Se aplica electrostáticamente y se cura para producir un recubrimiento duro y uniforme con una rigidez dieléctrica de aproximadamente 20–25 kV/mm . Proporciona aislamiento eléctrico y protección mecánica de la superficie. Ampliamente utilizado para barras colectoras planas en conjuntos de aparamenta compactos.
• Aislamiento de aire con barreras de fase: Para barras colectoras dentro de conjuntos encerrados en metal, las barreras aislantes entre fases y entre fases y tierra (generalmente hechas de láminas de policarbonato o poliéster reforzado con vidrio) proporcionan los espacios libres requeridos sin aplicar aislamiento directamente al conductor. Este enfoque es común en cuadros de distribución de baja tensión de gran tamaño, donde es posible que sea necesario inspeccionar o reapretar las barras colectoras en servicio.

Sistemas de aislamiento de media tensión

Un sistema de barras colectoras de media tensión requiere un aislamiento sustancialmente más robusto. A 12 kV, la tensión de funcionamiento fase-tierra es de aproximadamente 6,9 kV RMS , y el sistema debe soportar un impulso de rayo de 75 kV y una Tensión de prueba de frecuencia industrial de 28 kV según IEC 62271-1.

• Aislamiento de resina epoxi fundida: Se utiliza en sistemas de conductos de bus totalmente aislados y apantallados (FIS) para 12–36 kV. Toda la barra colectora está encapsulada en epoxi fundido, lo que elimina los espacios de aire y proporciona un rendimiento confiable en entornos de alta humedad, contaminación o condensación. Particularmente adecuado para sitios industriales costeros y aplicaciones de subestaciones subterráneas.
• Aislamiento de polietileno reticulado (XLPE): Aplicado a busduct prefabricado de media tensión. Clasificado para temperaturas de funcionamiento continuo de hasta 90°C y temperaturas de cortocircuito de hasta 250°C . Proporciona buena resistencia a la humedad y flexibilidad mecánica para instalaciones con espacio de enrutamiento limitado.
• Aislamiento de aire con espaciadores macizos: El enfoque tradicional en aparamenta blindada y encapsulada en metal. Las distancias entre fase y tierra y entre fases se mantienen mediante aisladores de soporte de resina epoxi o porcelana. Las distancias de fuga deben cumplir con los requisitos de IEC 60071 para el nivel de contaminación del sitio: en el grado de contaminación 3, un mínimo de 25 mm por kV Se requiere fase a tierra.
• Aislamiento de gas SF6: Se utiliza en aparamenta aislada en gas (GIS), donde todo el sistema de barras colectoras está encerrado en una carcasa metálica conectada a tierra llena de gas SF6 a una presión absoluta de aproximadamente 3 a 5 bar. SF6 tiene una rigidez dieléctrica aproximadamente 2,5 veces la del aire a presión atmosférica, lo que permite reducir drásticamente las dimensiones del recinto. Este enfoque se utiliza cuando el espacio es muy limitado, como en las subestaciones subterráneas urbanas y las salas de distribución de plataformas marinas.

Tipo de gabinete, clasificación IP y reducción térmica

La carcasa que alberga el sistema de barras colectoras influye directamente en la corriente nominal alcanzable. Las clasificaciones IP más altas restringen el flujo de aire a través del gabinete, lo que reduce la disipación de calor por convección desde la superficie de la barra colectora y requiere que la barra colectora se reduzca de su clasificación al aire libre.

Como guía práctica para la reducción de la clasificación de corriente de la barra colectora cerrada según la clase IP:

• IP31 / IP42 (aparamenta interior estándar): Restricción mínima a la ventilación natural. Factor de reducción de aproximadamente 0,90 a 1,00 en relación con la clasificación al aire libre.
• IP54 (a prueba de polvo y salpicaduras): Aberturas de ventilación reducidas. Factor de reducción típico 0,85–0,90 , lo que representa una reducción del 10 al 15 % en la capacidad actual.
• IP65 / IP66 (completamente sellado): Sin aberturas de ventilación; Disipación de calor limitada a la conducción a través de las paredes del recinto. Factor de reducción típicamente 0,75–0,85 . Para barras colectoras de alta corriente en gabinetes IP65, es posible que se requiera refrigeración por aire forzado o conducto colector enfriado por líquido para mantener la barra colectora dentro de los límites térmicos.
• NEMA 4X (sellado resistente a la corrosión): Restricción térmica similar a IP66. Comúnmente especificado para aplicaciones de procesamiento de alimentos, farmacéuticas y marinas donde se requiere resistencia química y al lavado.

Cuando contrate a un proveedor de barras colectoras de voltaje medio bajo para un proyecto que involucre gabinetes IP54 o superiores, proporcione la clasificación IP del gabinete y el volumen interno en la etapa de consulta para que el proveedor pueda incorporar el factor de reducción correcto en sus cálculos de clasificación actuales. La aplicación retroactiva de la reducción de potencia después de especificar la barra colectora frecuentemente da como resultado ensamblajes subestimados que no pasan las pruebas de tipo.

Configuración de la barra colectora: formatos plano, tubular y de conducto colector

Las barras colectoras están disponibles en varios formatos físicos, cada uno de ellos adecuado para diferentes clases de voltaje, rangos de corriente y métodos de instalación. Comprender las diferencias permite especificar el formato correcto desde el principio en lugar de adaptarlo después de fijar el diseño del tablero.

Barra rectangular plana

El formato más utilizado para el diseño de barras colectoras de baja tensión. Disponible en anchos desde 12 mm hasta 200 mm y espesores desde 3 mm hasta 20 mm en cobre o aluminio. Se pueden apilar varias barras planas en paralelo para aumentar la clasificación de corriente, un enfoque común en aparamentas de baja tensión de alta corriente donde el espacio en una dimensión es limitado. Por ejemplo, dos barras de cobre de 100 mm × 10 mm en paralelo pueden transportar aproximadamente 3.600–4.400 A , duplicando efectivamente la clasificación de una sola barra con un modesto aumento en la altura del ensamblaje.

Barra redonda tubular

Los conductores tubulares redondos (normalmente aleación de aluminio 6063-T6 o 6101-T61, o cobre C11000) son el formato estándar para sistemas de barras colectoras de media tensión para exteriores en subestaciones aisladas en aire. El perfil tubular maximiza la relación área de superficie-masa para la disipación de calor, proporciona un módulo de sección alto por unidad de peso para abarcar entre aisladores de soporte y, en voltajes superiores a 66 kV, la superficie redonda lisa reduce la aparición de corona a través de una distribución uniforme del campo eléctrico. Las barras colectoras tubulares para aplicaciones de subestaciones de 110 a 500 kV suelen variar desde 80 mm a 200 mm de diámetro exterior con espesores de pared de 6 a 15 mm.

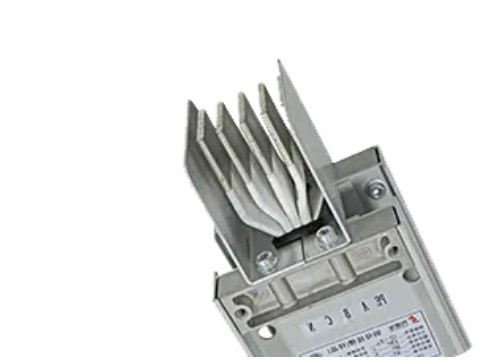

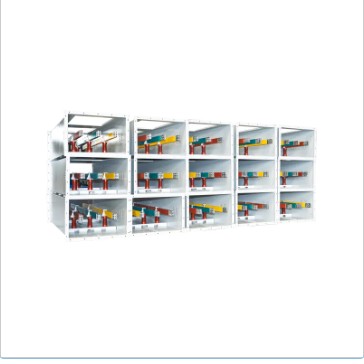

Conducto para buses (vía para buses)

Los sistemas de conductos colectores prefabricados consisten en barras colectoras planas o tubulares encerradas dentro de una carcasa metálica ensamblada en fábrica, disponibles en clasificaciones desde aproximadamente De 400 A a 6300 A para aplicaciones de BT y hasta 40 kA para conexiones de generador y transformador. Busduct ofrece las ventajas de clasificaciones de corriente consistentes verificadas en fábrica, aislamiento aplicado en fábrica y barreras de fase, y una instalación rápida en el sitio en comparación con los tramos de barras colectoras fabricadas en campo. Para aplicaciones de media tensión, el busducto aislado con resina fundida con capacidad de 12 a 36 kV se utiliza en situaciones donde una alternativa de cable requeriría una cantidad poco práctica de cables paralelos y donde se necesita una ruta compacta e inspeccionable.

Normas aplicables y requisitos de cumplimiento

El cumplimiento del estándar apropiado es un requisito de aprobación del proyecto, no una mejora de calidad opcional. La norma que rige el conjunto de barras colectoras determina las pruebas de tipo que se deben presenciar, las pruebas de rutina requeridas en cada unidad y la documentación que el usuario final o la autoridad competente (AHJ) requerirá para la aprobación de la puesta en servicio.

• IEC 61439-1 e IEC 61439-2: Cubra los conjuntos de aparamenta y control de baja tensión. IEC 61439-1 es el estándar de reglas generales; IEC 61439-2 aborda los conjuntos de dispositivos de control y aparamenta de potencia (conjuntos PSC). Las pruebas de tipo incluyen verificación de aumento de temperatura, resistencia a cortocircuitos, resistencia dieléctrica y pruebas de grado de protección (IP).
• IEC 62271-1 e IEC 62271-200: Cubra los equipos de distribución y control de media tensión. IEC 62271-200 aborda específicamente aparamenta de CA con gabinete metálico de 1 kV a 52 kV, incluidas pruebas de tipo para la clasificación de arco interno (IAC), una especificación cada vez más requerida para la protección del personal en salas de distribución ocupadas. Clasificaciones IAC de AFLR 16 kA durante 1 segundo or 25 kA durante 1 segundo se especifican comúnmente para aparamenta de MT de interior en proyectos comerciales e industriales.
• UL 857 (vías de bus): Estándar norteamericano para sistemas de electroductos de hasta 600 V CA, 6000 A. Requerido para proyectos en los Estados Unidos y Canadá donde se utilizan conductos para distribución de energía en edificios o plantas industriales.
• GB/T 5585,1/5585,2: Normas nacionales chinas para barras colectoras de cobre y aluminio con fines eléctricos. Requerido para proyectos en China y relevante cuando se abastece de un proveedor de barras colectoras de voltaje medio bajo que fabrica según los estándares nacionales chinos.
• Norma IEEE 605: Guía IEEE para el diseño de autobuses en subestaciones aisladas en aire. Proporciona la metodología de cálculo para la clasificación de corriente, la fuerza de cortocircuito y el diseño de tramo mecánico de sistemas de barras colectoras planas y tubulares en estructuras de subestaciones exteriores. Ampliamente utilizado en proyectos de servicios públicos de América del Norte y para proyectos en regiones donde las normas IEEE en lugar de IEC son la base contractual.

Al realizar consultas a un proveedor de barras colectoras de voltaje medio bajo, indique la norma vigente, la evidencia de prueba de tipo requerida y si son aceptables las pruebas presenciadas por terceros o los informes de pruebas certificados por terceros. Para proyectos de infraestructura crítica, especificar certificados de prueba de tipo originales de laboratorios de pruebas acreditados (KEMA, CESI, CPRI o equivalente) en lugar de declaraciones de prueba exclusivas del fabricante reduce sustancialmente el riesgo del proyecto.

Consideraciones ambientales y específicas del sitio

Las condiciones ambientales en el sitio de instalación afectan la selección del material de la barra colectora, el tipo de aislamiento, el tratamiento de la superficie y los intervalos de mantenimiento. No tener en cuenta las condiciones del sitio en la etapa de especificación da como resultado una degradación prematura del aislamiento, una corrosión acelerada en las uniones atornilladas y una vida útil más corta.

Temperatura ambiente y altitud

Para los sitios anteriores 1.000 m de altitud , la densidad del aire disminuye y con ella la rigidez dieléctrica del aire y la eficacia del enfriamiento convectivo. IEC 62271-1 requiere la corrección tanto de los voltajes de prueba dieléctricos como de la clasificación de corriente para altitudes superiores a 1000 m. Un sitio a 2.000 m de altitud requiere un factor de corrección de altitud de aproximadamente 0,94 aplicado a la tensión nominal dieléctrica soportada , lo que significa que los equipos con capacidad de resistencia a la frecuencia industrial de 28 kV al nivel del mar deben volver a verificarse a la densidad de aire reducida de la altitud. Reducción actual de aproximadamente 5% por 1.000 m por encima de 1.000 m es una estimación del punto de partida ampliamente aplicada en espera de un cálculo térmico detallado.

Ambiente de corrosión

La categoría de corrosión ISO 9223 del lugar de instalación rige la protección superficial requerida de los conductores de barras colectoras, el hardware de soporte y las carcasas. Para sitios con categoría de corrosión C3 (moderada: industrial urbana en el interior) o inferior, las barras colectoras de cobre o aluminio anodizado con acabado de fábrica estándar con compuesto conductor para juntas en las conexiones atornilladas suelen ser adecuadas. Para C4 (alta: industrial costera) o C5-M (muy alta: marina en alta mar), se requiere estañado o plateado en todas las zonas de contacto, anodizado duro de las superficies de aluminio y herrajes de soporte de acero inoxidable o galvanizado en caliente. En entornos de plantas petroquímicas y químicas, se debe dar consideración adicional a la resistencia a químicos de proceso específicos, lo que puede requerir especificar materiales de gabinete y compuestos de juntas resistentes al sulfuro de hidrógeno, cloro o amoníaco, según corresponda.

Requisitos de la zona sísmica

Para sistemas de barras colectoras de media tensión instalados en la zona sísmica 2 o superior (según IBC o código nacional equivalente), la estructura de soporte de las barras colectoras, las capacidades del voladizo del aislador y el anclaje del gabinete deben verificarse con respecto a la aceleración del suelo sísmica de diseño. La especificación del proyecto puede exigir la calificación sísmica según IEEE 693 (para subestaciones de servicios públicos) o IEC 62271-300 (para interruptores interiores). En zonas de alta actividad sísmica, las conexiones flexibles entre las secciones de la barra colectora y entre la barra colectora y los terminales del equipo son particularmente importantes para evitar daños por movimiento diferencial durante eventos de temblores del suelo.

Evaluación de un proveedor de barras colectoras de media baja tensión

La especificación técnica de un sistema de barras colectoras es tan confiable como los procesos de fabricación y control de calidad del proveedor que lo produce. La selección de un proveedor de barras colectoras de media baja tensión capaz y transparente es una parte integral del proceso de adquisición, no una consideración secundaria.

• Documentación de prueba de tipo: Solicite certificados de prueba de tipo originales, no solo referencias a informes de prueba, que cubran el aumento de temperatura, la resistencia a cortocircuitos, el rendimiento dieléctrico y el grado de protección para la clasificación de corriente y la clase de voltaje específicas del sistema de barras colectoras que se suministra. Los certificados deben identificar el laboratorio de prueba, la fecha de la prueba y la configuración exacta del producto probado.
• Certificación y trazabilidad de materiales: El proveedor debe proporcionar certificados de prueba de fábrica que confirmen el grado, el temperamento, la composición química y la conductividad eléctrica de la aleación del conductor para cada lote de producción. Para cobre, confirmar C11000 (Cu-ETP) o equivalente; para aluminio, confirme 1350-H19, 6063-T6 o 6101-T61 según corresponda.
• Consistencia dimensional: Solicite registros de inspección dimensional o informes de inspección del primer artículo (FAI) que confirmen que la sección transversal, la rectitud y la posición de los orificios de la barra colectora (para barras preperforadas) están dentro de la tolerancia especificada. Tolerancias de ancho y espesor de ±0,5 mm o mejor son típicos de las barras colectoras de aparamenta de precisión.
• Capacidad de tratamiento de superficies: Confirme si el estañado, plateado o anodizado duro se realiza internamente o se subcontrata. El tratamiento de superficie interno brinda al proveedor control directo sobre el espesor, la adhesión y la cobertura del revestimiento, una ventaja de calidad significativa sobre el procesamiento subcontratado.
• Sistema de gestión de calidad: La certificación ISO 9001 es la base. Para proyectos de servicios públicos e infraestructura crítica, solicite evidencia de auditorías recientes de clientes, tasas de informes de no conformidad (NCR) y registros de acciones correctivas. Un proveedor dispuesto a compartir datos de desempeño de calidad brinda mayor seguridad que uno que solo puede ofrecer un número de certificado.
• Plazo de entrega y confiabilidad de entrega: Confirme los plazos de producción para la aleación específica, la sección transversal y el procesamiento de valor agregado (corte, perforación, enchapado) requeridos. Para los componentes de la barra colectora críticos para el proyecto, solicite evidencia del desempeño de la entrega a tiempo y aclare el enfoque del proveedor para gestionar la disponibilidad de materia prima durante los períodos de restricción de la cadena de suministro.

Prácticas de instalación y mantenimiento que protegen el rendimiento a largo plazo

Un sistema de barras colectoras correctamente especificado aún puede tener un rendimiento inferior si las prácticas de instalación y mantenimiento son inadecuadas. Las causas más comunes de degradación de las barras colectoras relacionadas con la instalación son uniones atornilladas mal preparadas, torsión incorrecta de los pernos y expansión térmica no adaptada.

Preparación y torsión de juntas atornilladas

En cada conexión atornillada de la barra colectora, limpie ambas superficies de contacto hasta obtener metal brillante con un cepillo de alambre de acero inoxidable inmediatamente antes del montaje. Aplique compuesto conductor para juntas (a base de zinc para aluminio, a base de petróleo para cobre) a ambas superficies. Apriete los pernos al par especificado por el fabricante; generalmente 20–30 Nm para tornillos M10 and 40–60 Nm para tornillos M12 en conexiones de cobre a cobre. Utilice arandelas de resorte Belleville debajo de las cabezas de los pernos y las tuercas en todas las conexiones de las barras colectoras de aluminio para compensar la relajación por fluencia del aluminio que se produce bajo una carga de compresión sostenida a temperaturas elevadas.

Gestión de expansión térmica

El cobre tiene un coeficiente de expansión térmica de aproximadamente 17 × 10⁻⁶ /°C ; aluminio aproximadamente 23 × 10⁻⁶ /°C . En un recorrido de autobús de aluminio de 20 metros, un cambio de temperatura de 70 °C (desde la temperatura ambiente fría durante la puesta en servicio hasta la temperatura de funcionamiento de verano a plena carga) produce aproximadamente 32 mm de expansión lineal . Si este movimiento no se acomoda mediante abrazaderas de soporte deslizantes y juntas de expansión flexibles a intervalos apropiados, la tensión de compresión resultante causa pandeo del conductor, daño a los aisladores de soporte y aflojamiento progresivo de las conexiones atornilladas. Las juntas de expansión flexibles deben instalarse a intervalos que no excedan 30–40 metros en tramos rectos de autobús y en cada conexión a terminales de equipos fijos.

Inspección Termográfica

Los estudios termográficos infrarrojos de uniones atornilladas de barras colectoras bajo carga operativa son la herramienta de mantenimiento más rentable para identificar conexiones de alta resistencia en desarrollo antes de que causen daños térmicos o interrupciones del servicio. Para sistemas de barras colectoras de media tensión y conjuntos de baja tensión de alta corriente, la inspección termográfica debe realizarse en el momento de la puesta en servicio y repetirse a intervalos de no más de 12 meses para circuitos críticos. Un porro que funciona más de 10°C por encima de las conexiones adyacentes a una carga equivalente indica una resistencia de contacto elevada que requiere investigación y remediación.
